电流探头选型时必须关注的指标有哪些?

　　电流探头被广泛使用。其基本原理是流经电线的电流会在周围产生磁场。电流探头通过配合示波器观察相应的电流波形，将磁场转化为相应的电压信号。广泛应用于开关电源、电机驱动器、电子整流计、LED照明、新能源等领域。本文将讲述电流探头的常见分类、原理和重要技术指标，让大家对探头有一个基本的了解。

　　电流探头分成AC 电流探头和AC/DC 电流探头。

　　目前示波器上的电流探头基本分成两类：即AC 电流探头和AC/DC 电流探头，AC 电流探头常见的是无源探头，成本低，但不能处理直流分量;AC/DC 电流探头通常是有源探头，分为低频探头和高频探头，低频探头常见的带宽在几百KHZ 以下，高频探头带宽一般在几MHZ 以上。

　　那么电流探头在选型时必须关注的重要指标有哪些呢?今天普科科技PRBTEK给大家分享一下：

　　1、精度：是指电流到电压转换的精度。拿 AC/DC 电流嵌为例，一般开环系统的精度比较差一点，典型值在 3%左右;闭环系统的精度比较高，典型值在 1%左右。我们的高频电流探头的精度就是1%。

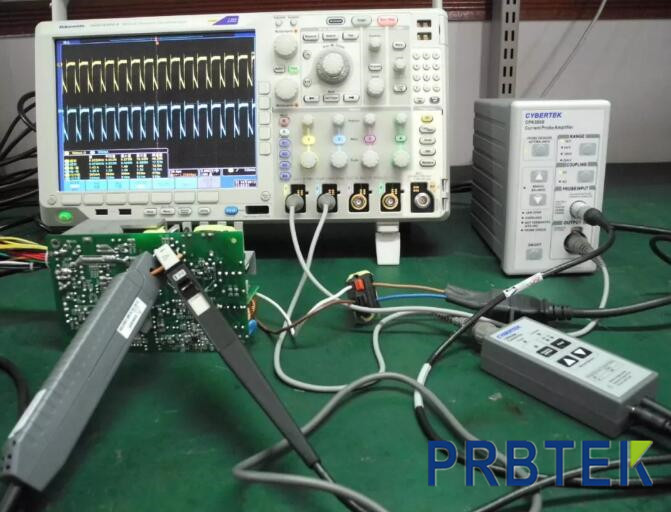

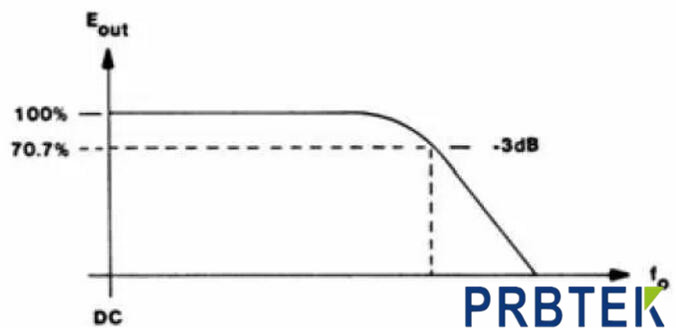

　　2、带宽：所有探头都有带宽。探头的带宽是指探头响应导致输出幅度下降到70.7%(-3 DB)的频率，如下图所示：

　　带宽是正弦波的幅度下降70.7% (-3DB) 的响应曲线中的频率

　　在选择示波器和示波器探头时，要认识到带宽在许多方面影响着测量精度。在幅度测量中，随着正弦波频率接近带宽极限，正弦波的幅度会变得日益衰减。在带宽极限上，正弦波的幅度会作为实际幅度的70.7% 进行测量。因此，为实现最大的幅度测量精度，必需选择带宽比计划测量的最高频率波形高几倍的示波器和探头。这同样适用于测量波形上升时间和下降时间。

　　波形转换沿(如脉冲和方形波边沿)是由高频成分组成的。带宽极限使这些高频成分发生衰减，导致显示的转换慢于实际转换速度。为精确地测量上升时间和下降时间，使用的测量系统必需使用拥有充足的带宽，可以保持构成波形上升时间和下降时间的高频率成份。最常见的情况下，使用测量系统的上升时间时，系统的上升时间一般应该比要测量的上升时间快4-5 倍。在开关电源领域，一般几十MHZ 的带宽就基本够用了。我们的高频电流探头带宽范围为5MHZ-100MHZ。

　　3、插入损耗：插入阻抗是从电流探头的线圈(二级)转换到被测的携带电流的导线中的阻抗。一般来说，电流探头反射的阻抗值可以位于毫欧范围内，对阻抗为25 欧姆及以上的电路影响不大。

　　4、电流额定值VS 频率指标

　　电流探头指标应包括幅度与频率额定值下降关系曲线，这一曲线把磁芯饱和与提高的频率关联起来。频率增加对磁芯饱和的影响在于，当波形频率或幅度增加时，平均电流为零安培的波形幅度峰值会被削掉。

　　5、最大额定输入电流：是指电流探头可以接受、同时仍能实现规定性能的总电流(DC 加峰值AC)。在AC 电流测量中，必须根据频率降低峰到峰额定值，以计算最大总输入电流。

　　6、额定最大峰值脉冲电流：被测电流不应超过这一额定值，它考虑了磁芯饱和及可能损坏设备的次级电压积累。最大额定峰值脉冲电流通常规定为安培秒乘积。

　　您在选择电流探头时有关注到以上六个指标吗?如果大家在选型时有什么问题，欢迎普科科技PRBTEK官网www.prbtek.cn
