一文读懂喇叭天线:从波导到辐射的设计逻辑

工作原理

微波在金属波导内部传输；如果波导直接开口，阻抗和自由空间（377Ω）严重失配，大量能量反射，辐射效果差。

渐变张开的喇叭壁实现阻抗平滑过渡，降低驻波反射，把波导内电磁波高效辐射到空间。

辐射由喇叭口面（孔径）决定：口径越大增益越高、波束越窄；喇叭长度、张角控制口面相位分布，决定方向图好坏。

最佳喇叭：长度固定时，存在最优张角，此时增益达到最大，继续加大口面增益反而下降。

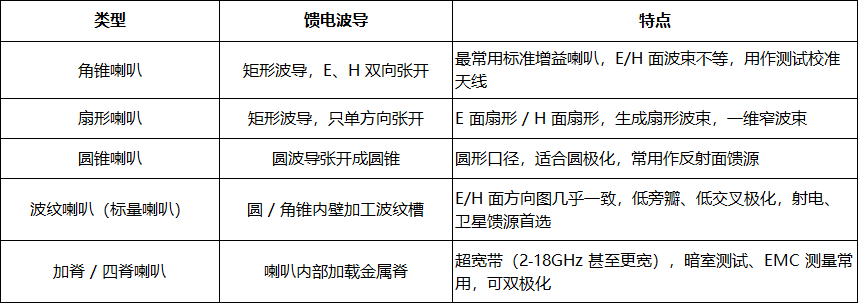

主要分类

✅优点

功率容量大，适合大功率微波、毫米波；

频带宽，驻波低，结构简单可靠；

增益可控，可做标准增益天线，用于天线校准；

方向图可控，可作为抛物面天线馈源。

❌缺点

频率越低，物理尺寸越大；

普通平壁喇叭 E 面、H 面波束宽度不一致，交叉极化较高；

相比微带天线，体积重量偏大。

典型参数

增益：一般 8‑25 dBi；

输入接口：波导法兰（WR‑90、WR‑28 等），也可集成波转同轴（SMA、2.92mm）；

驻波比 VSWR：优质标准喇叭通常＜1.2‑1.5；

极化：线极化；波纹 / 四脊可实现圆极化、双极化。

应用场景

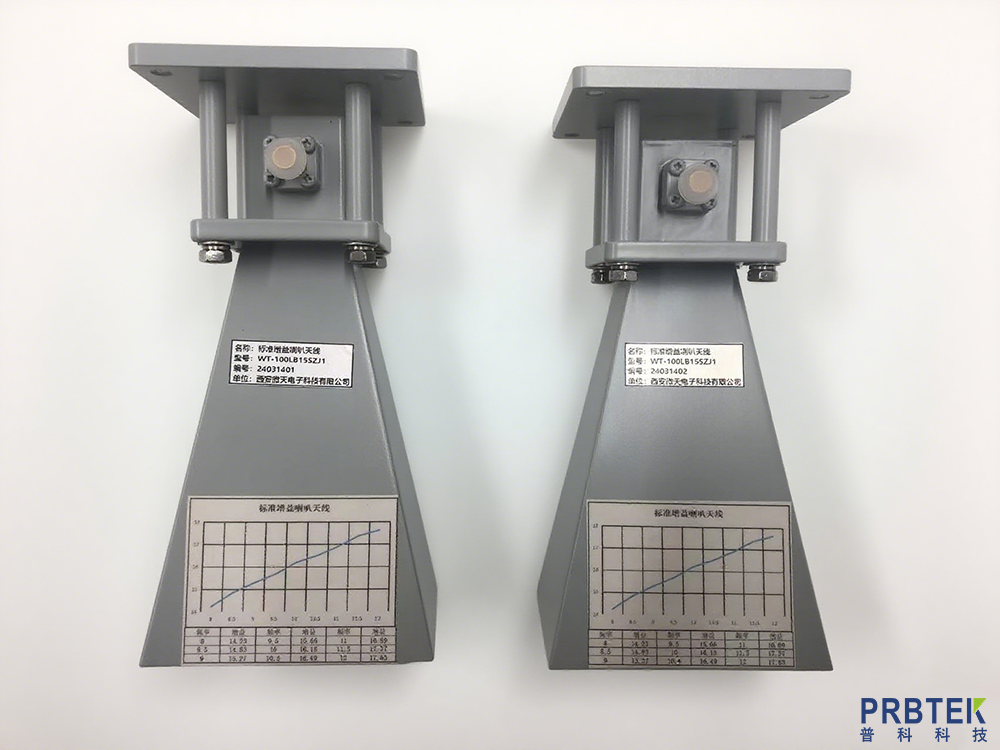

天线测试校准：标准增益喇叭，暗室测试、天线增益标定；

反射面天线馈源：抛物面天线、射电望远镜的馈源（波纹喇叭居多）；

微波 / 毫米波通信、雷达、辐射计；

EMC 电磁兼容测试、5G 毫米波测试；

实验室微波测量系统。

设计要点

波导段保证单模传输（矩形波导 TE₁₀，圆波导 TE₁₁），避免高次模；

控制口面最大相位差，最佳喇叭一般控制口面相位差小于 π/2；

高频毫米波喇叭对加工光洁度、装配法兰精度要求很高。
