PKHV3012 高压探头：10kV 级高频高压测量的国产标杆

在 10kV 电力电子、新能源逆变器、高压电机驱动等测试场景中，PKHV3012 无源高压衰减棒（普科科技 PRBTEK）凭借 12kV 耐压、120MHz 宽带宽与高测量精度，成为国产 10kV 级高压测量的核心优选，完美适配中高压高频信号的安全、精准采集需求。

一、产品核心定位：10kV 场景的专用测量利器

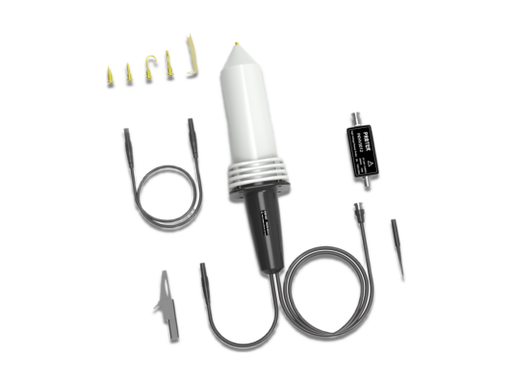

PKHV3012 是专为DC~10kV、AC≤8kV RMS中高压测试设计的无源高压单端探头，采用阻容分压核心技术，米色外壳兼具高压警示与绝缘防护功能，可将 12kV 峰值高压信号按 1000:1 比例精准衰减至示波器安全输入范围（如 10kV 衰减后为 10V），兼顾安全性、高频保真度与测量稳定性，是工业高压测试、新能源研发、高校实验室的标配工具。

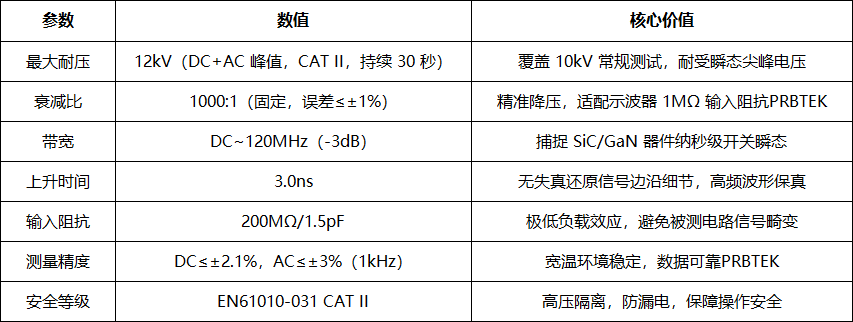

二、核心参数：精准匹配 10kV 测试全需求

三、四大核心优势：超越同级的实测表现

1. 高频瞬态精准捕捉，波形零失真

120MHz 带宽 + 3.0ns 超短上升时间，可精准捕获 IGBT、MOSFET 等功率器件的快速开关脉冲、电压尖峰与高频振荡，完美适配 800V 新能源逆变器、高压变频器等高频高压场景，波形还原度远超普通 40MHz 带宽探头。

2. 高输入阻抗 + 低电容，负载效应最小化

200MΩ 高输入阻抗搭配 1.5pF 极低输入电容，对被测电路的负载影响几乎可忽略，尤其适合高阻抗谐振电路、浮地测量场景，有效避免因探头接入导致的信号频率偏移、幅度衰减或相位畸变，保障原始信号真实性。

3. 12kV 高耐压 + 多重安全设计，操作零风险

耐压覆盖 10kV 测试需求，可承受 12kV 峰值瞬态电压，CAT II 安全等级隔离高压与测量设备；

高压陶瓷绝缘测试端 + 耐老化硅橡胶外壳，适配 - 20℃~60℃、85% RH 复杂环境，防油污、防老化；

多重屏蔽结构 + 短距接地设计，抑制电磁干扰，复杂环境下波形信噪比高PRBTEK。

4. 国产高性价比，兼容主流设备

价格仅为进口同性能探头（如泰克 P6015A）的 50%，性能全面对标进口中端产品；兼容泰克、是德、普源等主流品牌示波器，即插即用，无需额外适配，降低测试成本。

四、典型应用场景：10kV 测试全覆盖

1.新能源汽车：800V 平台逆变器、电机控制器 IGBT 开关特性测试，捕捉 10kV 级瞬态高压脉冲PRBTEK；

2.电力电子：高压变频器、开关电源、储能变流器（PCS）10kV 高压波形观测与故障排查；

3.工业高压：高压电机调试、10kV 配电设备绝缘测试、等离子体高压驱动测量；

4.科研实验室：高校电力电子实验室、半导体器件研发（SiC/GaN）、自供电传感器高压测试。

五、安全使用要点

1.测试前检查探头绝缘层、电缆无破损，严禁超 12kV 峰值测试；

2.可靠接地，探头接地端与示波器、测试平台公共地牢固连接，避免悬浮电位；

3.佩戴 10kV 绝缘手套，单手操作，站在绝缘垫上，远离易燃易爆环境。

六、总结

PKHV3012 高压探头以12kV 耐压、120MHz 宽带、高输入阻抗、精准测量、安全可靠、高性价比六大核心优势，成为 10kV 级高频高压测试的国产标杆。无论是工业量产测试、新能源研发还是高校科研，它都能完美适配，在保障安全的同时，精准还原高压信号细节，为 10kV 测试提供高效、经济的解决方案。
