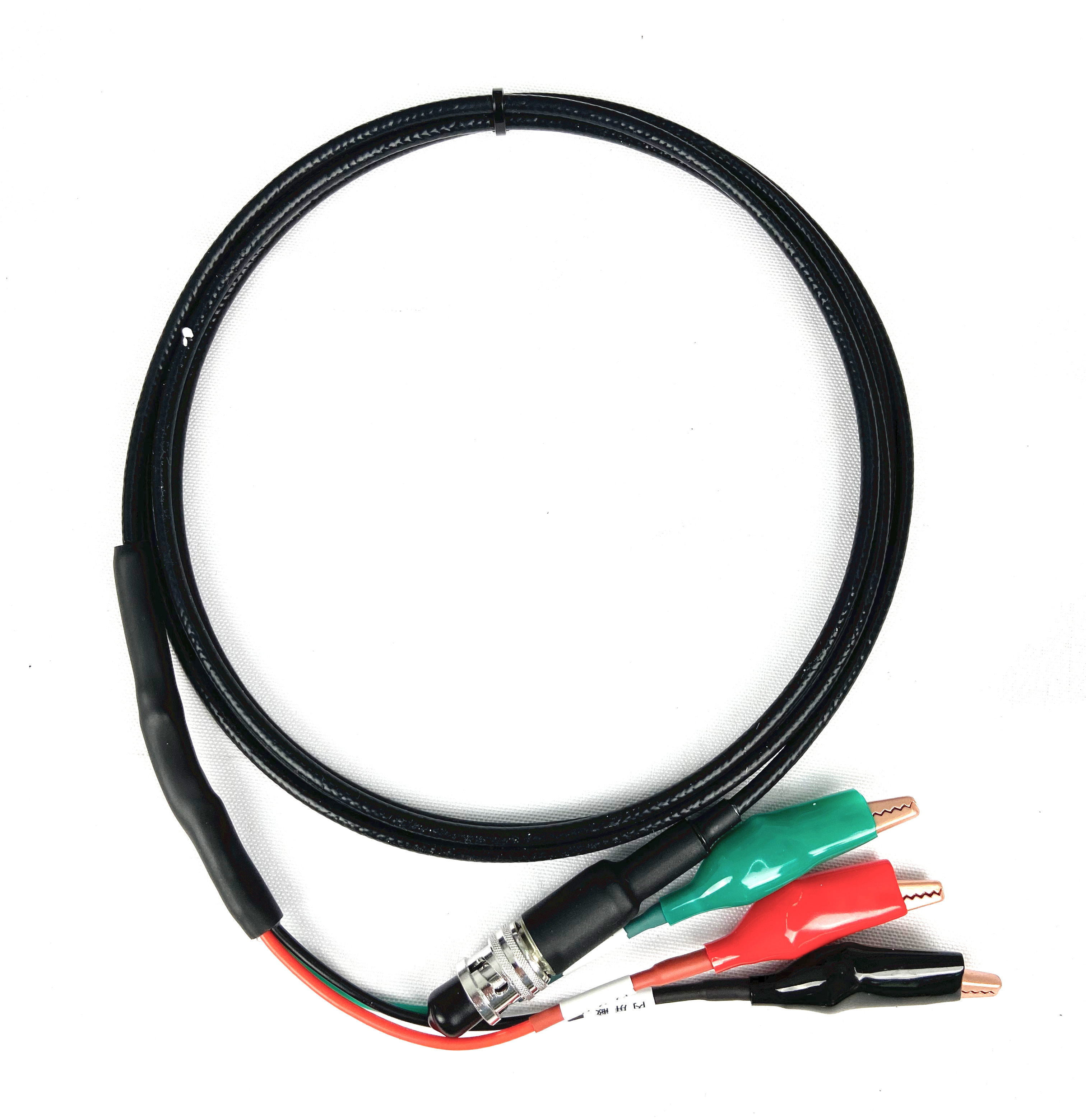

PK-2600-ALG-2 三同轴转鳄鱼夹测试线完整连接教程

一、先分清三接头对应关系（核心对应规则）

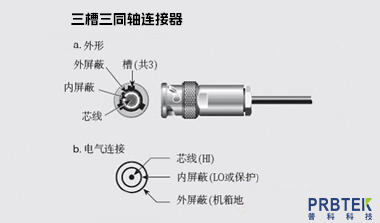

三同轴三层结构

三同轴接头分为三层导体，对应 3 个颜色鳄鱼夹固定匹配：

1.红色鳄鱼夹= 三同轴最内层芯线（HI 信号正极 / 高电位）

2.黑色鳄鱼夹= 三同轴中间屏蔽层（LO 信号负极 / 保护环）

3.绿色鳄鱼夹= 三同轴最外层屏蔽层（机箱大地 / 屏蔽地）

二、第一步：仪器端接线

1.确认仪器断电，将线缆三同轴 TRB 公头对准源表 / 静电计 / 半导体参数仪的三同轴输入母口，旋转锁紧卡扣，保证无松动。

2.通用仪器定义（吉时利、普源、普科源表通用）：

三同轴中心针（红夹）= 仪器 HI 输出 / 测量端

中间内环（黑夹）= 仪器 LO/Guard 保护端

外层壳体（绿夹）= 仪器机箱安全地

三、第二步：被测件分场景接线

场景 1：两端元器件（二极管、电阻、MOS 管、无源器件，最常用）

1.红夹：接被测件正极 / 高电位引脚（HI）

2.黑夹：接被测件负极 / 低电位引脚（LO），形成完整信号回路

3.绿夹：

高精度微弱电流测试：接电路板公共地、金属外壳或工作台大地，双层屏蔽抑制干扰；

浮空测试（不接地测量）：绿色夹子悬空不接任何点。

场景 2：三端器件（三极管、IGBT、光电管）

红夹 → 集电极 / 漏极（高电位）

黑夹 → 发射极 / 源极（参考回路）

绿夹 → 设备金属外壳、测试台大地，消除空间杂散电流干扰

场景 3：耐压 / 600V 高压测试（本线额定 600V）

1.红夹接高压输出端，黑夹接低压回路端；

2.绿色夹子必须可靠连接安全大地，防止静电、漏电触电风险；

3.严禁红绿黑三个夹子互相短接。

四、标准操作步骤

1.仪器关机 → 插紧三同轴接头并锁死；

2.按颜色对应夹住被测点位，鳄鱼夹完全咬合金属焊盘，减少接触电阻（本线接触电阻＜0.5Ω）；

3.先接被测件，再开启仪器电源；

4.测试结束：先关闭仪器输出，再取下鳄鱼夹，最后拔三同轴接头。

五、关键注意事项

1.绝缘要求：最高耐压 600V，不可超压使用；夹子分开摆放，避免红 / 黑短路烧毁仪器；

2.高精度测量（pA 级微弱电流）：绿色夹子务必接地，双层屏蔽大幅降低噪声；

3.接触可靠性：鳄鱼夹铜齿夹紧金属区域，不要夹漆皮、氧化层，避免虚接漂移；

4.线缆弯折：不要暴力弯折三同轴根部，防止分层屏蔽断裂导致屏蔽失效。
