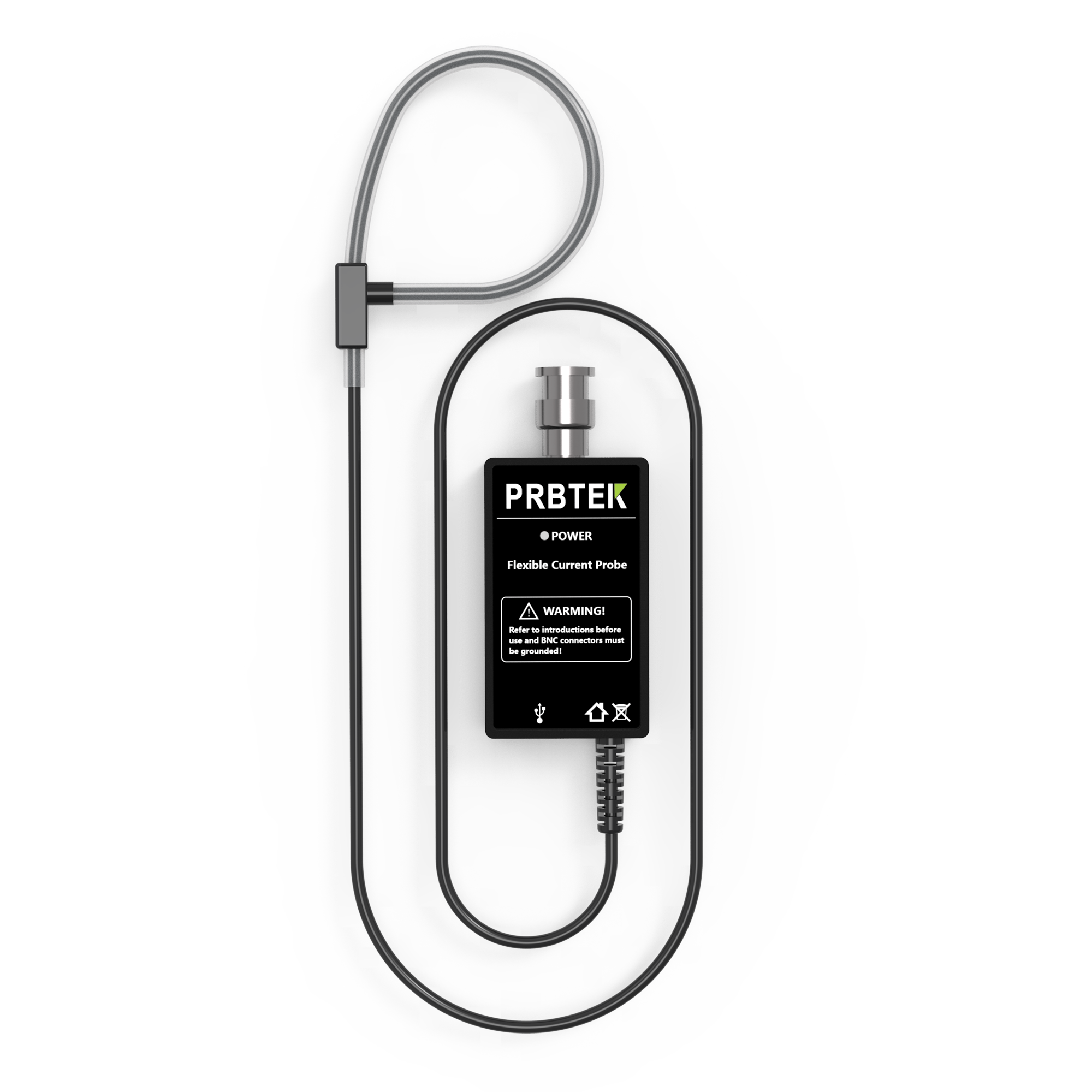

PK-CWTUM 系列柔性电流探头标准操作方法

PK-CWTUM 系列柔性电流探头适用于电力电子、电源测试、谐波分析、电机电流监测等多类场景，为保障测量精度与设备安全，请严格按照以下步骤规范操作。

一、测量前准备

1.仪器连接与参数设置将探头 BNC 接口连接至示波器等测量设备，确保测量仪器可靠接地；把仪器输入阻抗设置为1MΩ（或不低于 100kΩ）。对照探头型号对应的灵敏度参数，调整示波器衰减档位：例如 PK-CWTUM/30 灵敏度为 200mV/A，示波器调至 5X 档位；灵敏度 100mV/A 对应 10X 档位，以此匹配参数。

2.探头供电使用标配 USB 连接线接入探头 USB 供电口，接通 5V 电源，待主机上绿色电源指示灯常亮，代表探头供电正常，可进入下一步操作。

二、现场安装与布设

1.确认被测电路处于断电状态，将被测导线、器件引脚等穿过探头感应环，务必把感应环插头完全插到底部，防止信号接触不良。

2.被测导线需放置在感应环正中心位置，远离感应环交界的误差阴影区域，同时避开周边强磁场、高频高压干扰源，避免电磁干扰造成测量偏差。

三、正式测量

完成线路布设与检查后，接通被测电路电源，即可开展电流波形、电流数值、谐波、瞬态电流等项目测量。测量过程中请勿挪动探头与被测线路，保证数据稳定。

四、测量结束收尾

1.测量完成后，优先关闭被测电路电源，待线路完全断电后，再取下探头感应环，防止电流冲击损坏探头与测量设备。

2.断开探头 USB 供电电源，整理连接线与感应环。

3.将探头、配件、说明书等全部收纳至配套手提箱内，放置在干燥、常温环境妥善保管。

五、补充操作提醒

1.禁止在潮湿、易燃易爆环境中使用本探头，严格遵守线圈耐压规格，不得超电压使用。

2.若需判断环境干扰强度，可将探头环悬空置于被测线路周边，不夹持导线，观测仪器信号幅值，干扰过大时需更换测量点位。

3.感应环质地纤细柔软，操作时轻拿轻放，避免弯折、挤压造成物理损伤。
