探头输入电容深度解析:从原理到实测影响

在示波器测量系统中，输入阻抗常被重点关注，而输入电容却常被忽略。事实上，探头输入电容直接决定高频测量精度、信号完整性与电路负载程度，是高速、小信号、高阻抗电路测量中不可忽视的核心指标。

一、什么是探头输入电容

示波器探头输入电容（Cin），是探头接入被测电路时，在输入端呈现的等效电容，由探头前端结构、补偿电容、电缆电容与示波器输入电容共同构成。

单位：pF（皮法）

典型范围：无源探头约8–15 pF；有源探头可低至0.5–3 pF

物理意义：相当于在被测节点并联一个小电容，形成容性负载

它与输入电阻Rin一起，构成探头完整的输入阻抗模型：

二、输入电容如何影响测量

1. 频率越高，负载越重

电容容抗与频率成反比：

低频：Cin影响小

高频：XC显著下降，探头成为重负载，拉偏电路工作点、衰减高频分量

2. 波形失真与边沿劣化

增加RC 时间常数，拖慢上升 / 下降沿

方波变圆、过冲 / 振铃异常、高频分量被滤除

小信号高阻电路甚至出现幅值严重衰减

3. 带宽压缩

探头 + 示波器系统带宽受限于：

输入电容越大，系统有效带宽越低。

4. 测量误判

高频纹波、噪声被 “抹平”

开关电源、高速逻辑、射频小信号测量失真

出现 “接上探头电路就正常” 的伪稳定现象

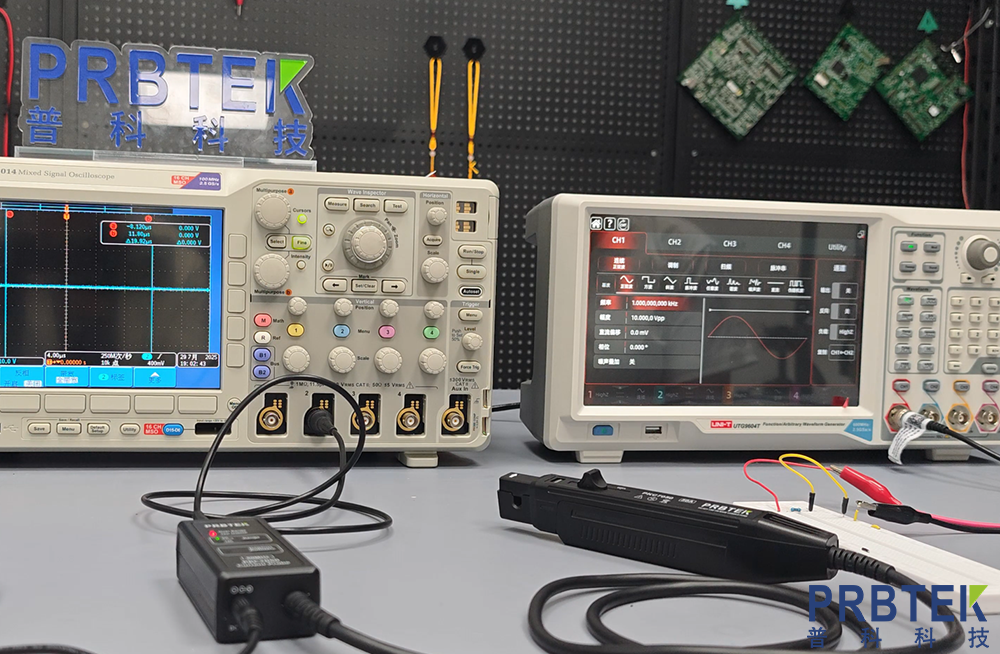

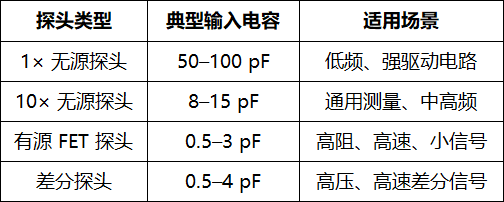

三、不同探头的输入电容对比

结论：追求高频与高阻测量，优先选低输入电容探头。

四、输入电容与探头补偿

无源探头必须做电容补偿，核心是匹配探头分压比与示波器输入电容，保证全频带平坦响应。

补偿正确：方波垂直陡峭、无过冲无圆角

过补偿：尖刺、过冲

欠补偿：圆角、上升沿慢

补偿本质：微调探头内部电容，抵消示波器与线缆的寄生电容。

五、如何降低输入电容带来的误差

优先用 10× 及以上衰减探头，显著降低Cin

高频 / 高阻选有源探头，电容可低至 1 pF 以下

尽量缩短地线，减少寄生电感与附加电容

测量前必做方波补偿

关注被测电路输出阻抗，高阻电路对Cin更敏感

六、总结

探头输入电容不是次要参数，而是决定测量真实性的隐形门槛。

低频强驱电路：影响有限

高频、高速、高阻、小信号：Cin直接决定测量成败

选择探头时，应同时关注输入电阻与输入电容，并做好补偿与接地，才能获得真实、可复现的波形。
