如何测量bnc线输出功率

测量 BNC 线的输出功率，核心是结合射频 / 微波功率计（配 BNC 接口探头）直接测量，或通过 “电压法” 间接计算，核心要匹配信号类型（射频 / 低频）、接口规格和测量精度需求，以下是分场景的实操方法，从专业精准测量到简易估算逐步讲解，适配实验室、现场调试等不同场景，且均适配 BNC 50Ω 标准阻抗（射频 / 高频 BNC 线默认阻抗，低频也可通用）。

一、核心前提：明确 BNC 线的关键参数

测量前需确认 2 个核心信息，避免测量误差：

特性阻抗：射频 / 高频 BNC 线均为50Ω（主流标准，如示波器、信号源配套线），极少数视频类为 75Ω，测量时功率计 / 负载需与线的阻抗严格匹配（失配会导致反射，误差剧增）；

信号类型：区分连续波（CW，如固定频率正弦波）和脉冲信号，功率计需对应支持（脉冲需选峰值 / 平均功率计）。

二、专业精准测量（实验室 / 正式测试，推荐首选）

用射频功率计 + BNC 功率探头直接测量，是最准确的方法，适配 kHz~GHz 级射频信号（BNC 接口常规工作频率≤4GHz，超频需换 N 型 / SMA 接口），也可测低频交流信号。

操作步骤：

设备准备：射频功率计（如安立、是德、普源等品牌）、配套BNC 接口功率探头（含热电偶式 / 热敏电阻式，热电偶适合中高功率，热敏电阻适合微瓦 / 毫瓦级小功率）；

校准归零：将功率探头接功率计，按仪器说明完成开机预热、校准、开路归零（消除环境和探头本身的误差）；

连接测量：断开 BNC 线的负载端，将功率探头直接接在 BNC 线的输出端，保持线路连接牢固（避免松动导致反射）；

读取数值：功率计会直接显示平均功率（CW 信号）或峰值 / 平均功率（脉冲信号），单位为 dBm、W、mW（可互相切换，1dBm=1.259mW，0dBm=1mW）；

修正损耗：若需测量BNC 线输入端的发射功率，需加上 BNC 线本身的插损（线越长、频率越高，插损越大，可通过网络分析仪测量插损值，或查线材规格书）。

关键注意点：

功率探头的功率量程需匹配被测信号（如测 10W 信号，不可用最大量程 1W 的探头，避免烧毁）；

测量时保持探头和线路无弯折、无屏蔽层破损，减少信号损耗。

三、间接计算法（无专业功率计，现场快速估算）

利用示波器 + BNC 高压探头 / 差分探头测量输出电压，结合阻抗公式计算功率，适配低频交流（如 50/60Hz）、中频信号，射频信号因高频损耗，估算误差较大（不推荐）。

核心公式（纯电阻负载，50Ω/75Ω 匹配）：

对于正弦交流信号，平均功率计算为：P=ZVrms2

Vrms：信号的有效值电压（示波器测到的是峰峰值Vpp，换算：Vrms=22Vpp≈0.3535Vpp）；

Z：BNC 线的特性阻抗（50Ω 为默认，75Ω 需单独确认）。

若为直流信号，直接用P=ZV2计算即可。

操作步骤（以 50Ω BNC 线为例）：

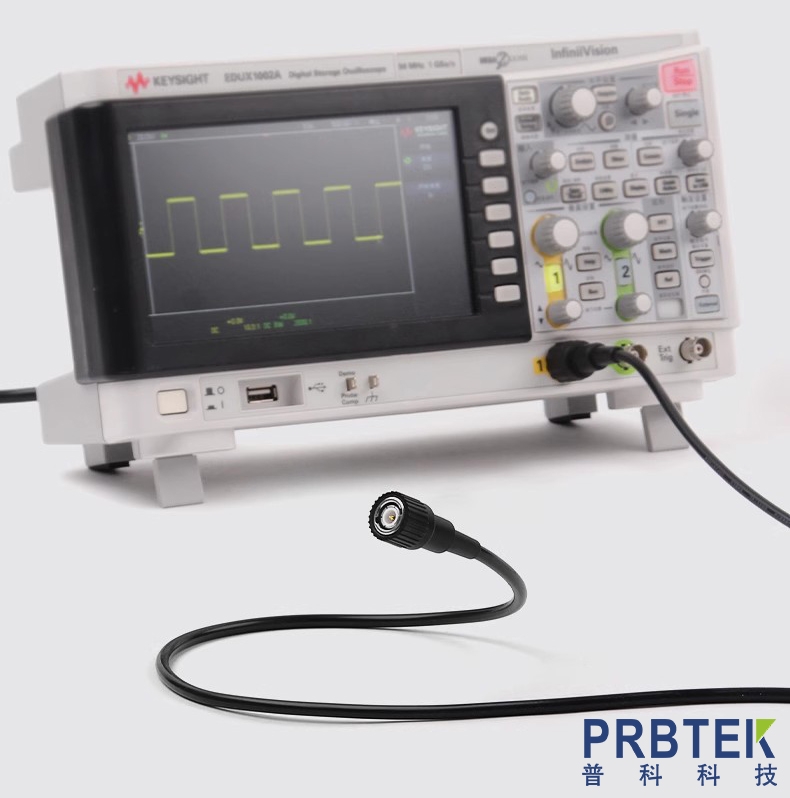

设备准备：示波器（含 BNC 输入口）、BNC 同轴探头（与示波器阻抗匹配，多为 10:1 衰减，需注意换算）；

示波器校准：将探头接示波器，完成探头衰减比设置（如 10:1）、垂直档位校准，避免电压测量误差；

测量峰峰值：将 BNC 线输出端接示波器探头，触发稳定后，读取信号的峰峰值Vpp（注意：若探头有衰减，需将测量值 × 衰减比，如 10:1 探头测到 1V，实际Vpp=10V）；

换算并计算：先换算有效值Vrms，再代入公式算功率。

实例计算：

50Ω BNC 线输出正弦波，示波器（1:1 探头）测到Vpp=10V，则：Vrms=10/(22)≈3.535V，P=(3.535)2/50≈12.5/50=0.25W=250mW。

四、特殊场景：脉冲信号的功率测量

若 BNC 线输出脉冲信号（如雷达、射频脉冲），普通功率计仅能测平均功率，需用峰值功率计，或通过示波器测脉冲参数后计算：

示波器测脉冲的峰值电压Vp、占空比 D（脉冲宽度 / 周期）；

峰值功率：Pp=ZVp2；

平均功率：Pavg=Pp×D。

五、测量误差的主要来源及规避方法

阻抗失配：负载 / 测量仪器与 BNC 线阻抗不匹配，导致信号反射，误差可达 20% 以上→严格使用同阻抗的探头 / 负载；

线材插损：长线、高频信号下，BNC 线本身的损耗不可忽略→短距离测量（≤1m），或提前测量插损并修正结果；

探头误差：示波器探头衰减比设置错误、功率探头未校准→测量前完成设备校准和参数设置；

连接松动：BNC 接头接触不良，引入额外损耗→旋紧 BNC 接头，使用镀金接头减少接触电阻。

六、设备替代方案（低成本测量）

若没有专业射频功率计，可选用带 BNC 接口的功率计模块（如开源射频功率计、便携式迷你功率计，价格百元～千元），适配中小功率（0~10W）、中低频射频信号，精度虽不如台式机，但满足现场调试的基本需求。

总结

射频 / 高精度测量：首选射频功率计 + BNC 功率探头，直接读数，精度最高；

低频 / 现场快速估算：用示波器测电压 + 公式计算，操作简单，适合无专业设备的场景；

所有测量的核心：阻抗匹配 + 设备校准，这是减少误差的关键。
