使用PEM的CMC 罗氏线圈测量高频轴承电流

关于高频轴承电流

高频轴承电流对由变频驱动器（VFD）驱动的现代电机系统构成了重大威胁。这些由电力电子变换器中快速半导体开关产生的瞬态电流，通过电放电加工（EDM）效应导致轴承过早损坏。与传统机械磨损不同，EDM损伤进展迅速，可能将轴承寿命从数年缩短到仅数月。

这些电流的特点是极快的上升时间（通常为纳秒级）、高峰值幅度（0.5-40A）以及从千赫到兆赫兹不等的频率分量。当轴承两端的电压超过润滑膜的击穿阈值（通常为5-30伏）时，会发生电放电，在轴承表面形成微小的坑洞，最终形成典型的凹槽图案。

技术挑战在于如何准确捕捉这些快速、瞬态的现象。传统的电流测量工具缺乏必要的带宽，可能导致数百万美元的设备损坏和意外停机，涉及海洋推进系统、水处理设施及关键工业应用。

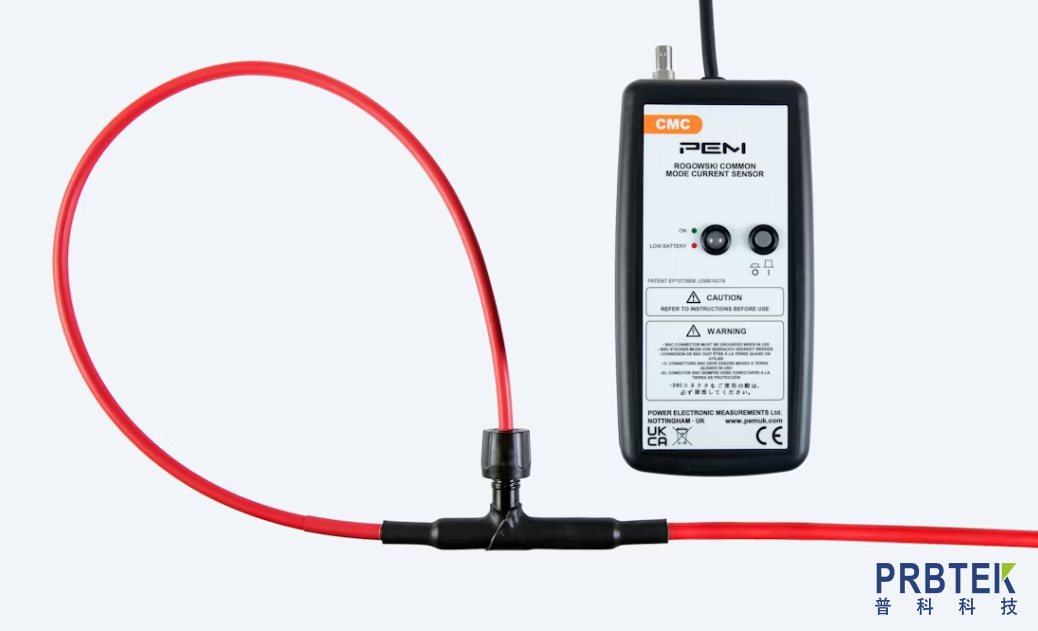

PEM的CMC 罗氏线圈

PEM的CMC 罗氏线圈通过专门设计的高频承载电流测量能力，解决了这一精确挑战。凭借数十年电力电子测量的专业知识，我们的技术能够实现：

优化的高频响应
2kHz 至MHz频段带宽，专门设计用于捕捉与变频切换边缘相关的快速瞬态

卓越的瞬态性能
准确测量上升时间可达20纳秒的电流脉冲

非侵入式测量
灵活的夹绕式设计无需电气连接或断开电路

气芯设计
消除了影响测量精度的磁饱和和滞后效应

静电屏蔽
减少电噪环境中电容耦合干扰

主要特征

频率范围：2kHz 至>10 MHz

快速瞬态响应：捕获上升时间可达20纳秒

峰值电流测量：峰值最高150A。

灵活尺寸：提供多种直径，以适应不同电缆和轴尺寸

坚固的结构：专为恶劣工业环境设计

应用

轴承保护验证
确认绝缘轴承、轴接地环及其他缓解措施的有效性

状态监测
：在灾难性故障发生前发现正在发生的问题

根本原因分析
通过波形分析区分不同的轴承电流类型（EDM、循环电流、转子接地）

设计验证
验证电机系统设计是否符合当前风险因素
