电流探头的衰减倍数如何设置

电流探头的衰减倍数（衰减比）设置，核心是按 “确认探头传输比→匹配示波器通道设置→校准归零→验证精度” 四步操作，确保示波器能直读准确电流值，避免换算误差。

一、核心原理与计算

电流探头以固定传输比（如 50V/A、100mV/A）将电流转为电压输出，示波器衰减比需设为传输比的倒数，实现 “电压读数→电流值” 的自动换算，公式如下：

衰减比（X）= 1 / 传输比（V/A）

示例：传输比 50V/A → 衰减比 50X；传输比 100mV/A（0.1V/A）→ 衰减比 10X。

二、详细设置步骤（通用流程）

确认探头参数

查看探头铭牌或规格书，记录传输比（如 50V/A、10mV/A）、量程与频率范围。

部分探头支持多量程切换，需先选定目标量程，再确认对应传输比。

示波器通道配置

进入通道 “探头设置”，选择 “电流” 模式（部分示波器需手动切换）。

手动输入衰减比（如 50X）；若为 TEKPROBE 等智能接口，示波器可自动识别并匹配衰减比。

将示波器输入阻抗设为 1MΩ，耦合方式选 DC，避免信号失真与基线偏移。

校准与归零

闭合探头钳口（空载），执行 “零点校准 / 消磁”，确保无电流时基线稳定归零，消除积分器失调或磁芯剩磁影响。

若有漂移，可启用示波器 “基线归零” 或积分器 “自动校准” 功能。

精度验证

用标准电流源或已知电流回路测试，确认示波器读数与实际电流一致，误差在探头标称精度范围内。

若波形幅度过大 / 过小，可调整垂直档位，而非修改衰减比。

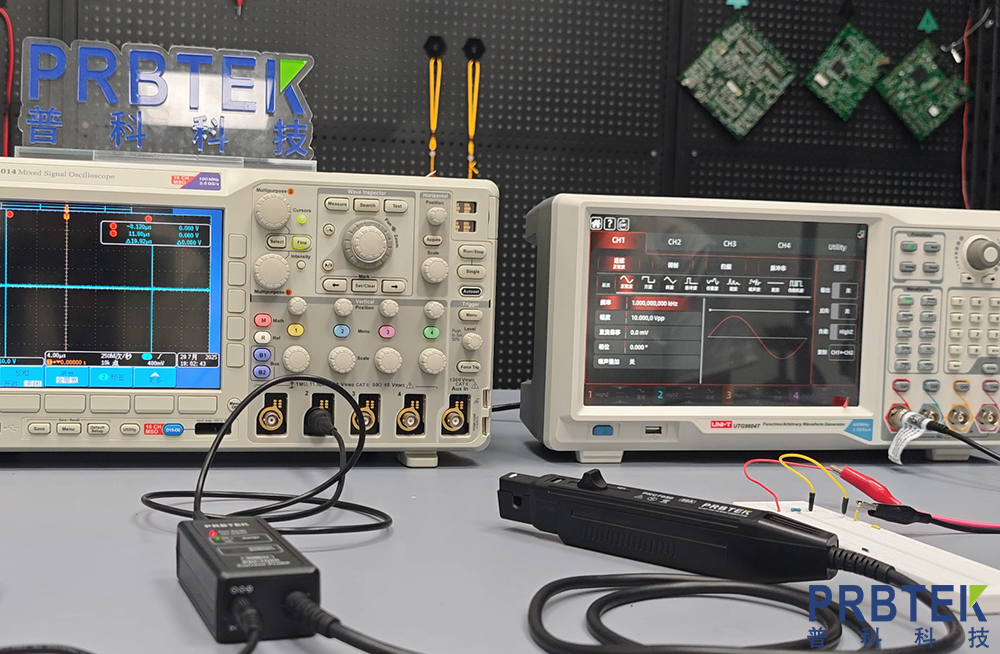

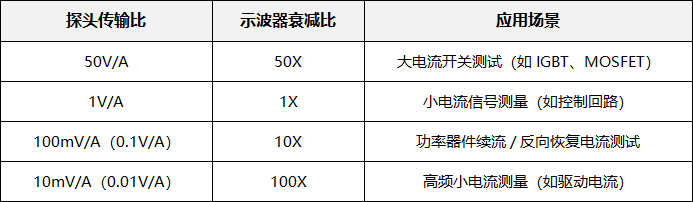

三、常见场景与设置示例

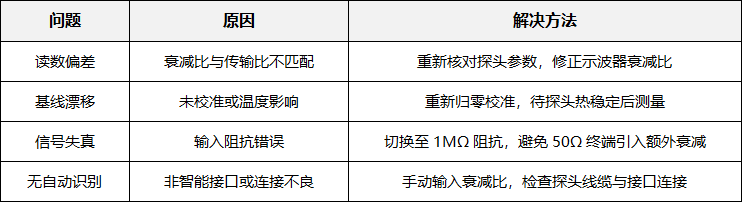

四、关键注意事项与问题排查

五、泰克 / 是德等示波器快速操作要点

泰克：通道菜单→探头设置→类型选 “电流”→输入衰减比（如 50X）→执行 “消磁 / 归零”。

是德：通道→探头→电流探头→输入传输比（如 50V/A）→示波器自动计算衰减比并设置。
