测试esd波形时示波器用什么探头

ESD 波形具有纳秒级上升时间、GHz 级高频成分，还常伴随瞬态高压或大电流，常规探头难以满足测量需求，需根据测量目标（电压、电流或放电路径）选用专用或高规格探头，具体类型如下：

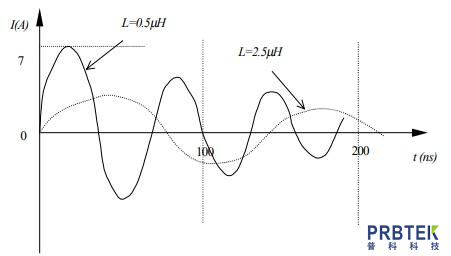

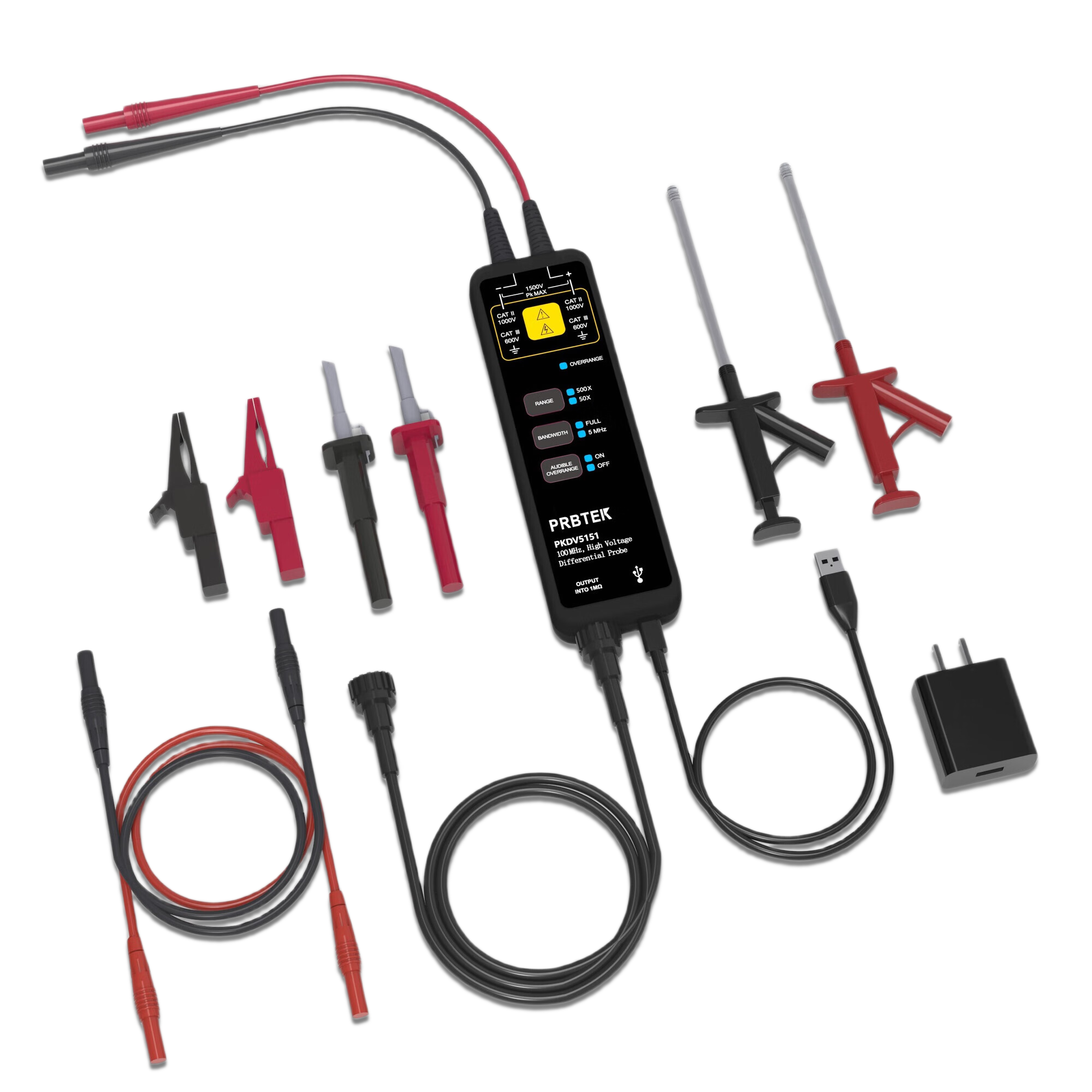

1. 高压差分探头这是测量 ESD 电压波形的常用选择。ESD 脉冲常包含正向和负向双向脉冲，且测试环境易存在地环路干扰，差分探头可消除地环路影响，精准捕获双向脉冲波形。同时它具备高带宽和低电容负载特性，推荐带宽大于 500MHz、电容负载小于 1pF，能避免高频信号衰减和波形失真。例如普科的 PKDV5151高压差分探头，适配 ESD 测试中瞬态高压信号的捕获需求。

2. 专用 ESD 电流探头若需测量 ESD 瞬态电流波形，常规电流探头因带宽、响应速度不足无法胜任，需用专用 ESD 电流探头。这类探头带宽可达 GHz 级，上升时间小于 1ns，能匹配 ESD 纳秒级脉冲的瞬态特性，可精准捕捉电流脉冲的前沿细节与真实波形。通常需搭配带宽≥2GHz 的高性能示波器使用，以此还原 ESD 大电流瞬态变化过程。

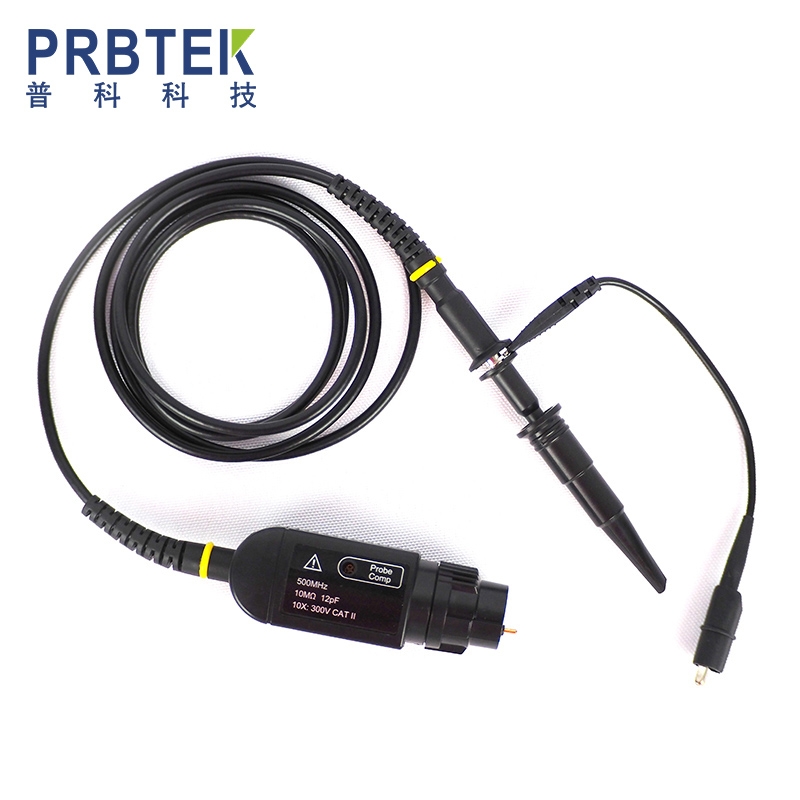

3. 高带宽无源探头对于常规 ESD 电压测试场景，若无需测量超高压或极端高频信号，可选用高带宽无源探头。它成本较低、使用便捷，建议选择带宽 500MHz 及以上的型号，如普科PK6500（500MHz 带宽）、罗德与施瓦茨 RT - ZP11（700MHz 带宽），这类探头衰减比多为 10:1，能在保证测量精度的同时，适配 ESD 测试中常见的电压范围，减少对被测信号的影响。

4. 近场探头主要用于追踪 ESD 电流的传播路径以排查故障。在 ESD 测试中，可搭配高带宽示波器，通过 H 场探头贴近被测设备的线缆、电路板等部位，耦合 ESD 产生的电磁场信号，从而定位电流的主导传播路径及分支。这种方式适合在 ESD 故障排查中，辅助分析放电信号对设备内部电路的干扰路径。
