电流探头 100mV/A应该如何解读呢？

在电子测试、电力运维、工业控制等领域，电流探头是获取电路中电流信号的关键工具，而 “100mV/A” 作为电流探头的核心技术参数，直接决定了实际电流的测量逻辑。理解这一参数的本质，是准确获取实际电流数据的基础。

100mV/A：电流与电压的转换 “桥梁”

电流探头的核心功能是将难以直接测量的电流信号，转换为易于采集和分析的电压信号，“100mV/A” 正是这一转换过程的量化比例，其含义为：当被测量的电路中通过 1 安培（A）的电流时，电流探头的输出端会对应产生 100 毫伏（mV）的电压信号。

这一参数本质是电流探头的 “转换系数”，如同一把 “标尺”—— 电流是被测量的 “物体长度”，电压是探头输出的 “标尺读数”，100mV/A 就是标尺的 “刻度比例”例如，若探头输出电压为 300mV，根据比例可反推实际电流为 3A；若输出电压为 50mV，则实际电流为 0.5A。这种 “电流→电压→电流” 的转换逻辑，是所有电流探头测量实际电流的核心原理。

实际电流的计算方法：从电压信号到电流值

基于 100mV/A 的转换系数，实际电流的计算过程极为清晰，只需通过简单的公式推导即可实现：

具体计算实例

基础场景计算：若示波器或万用表采集到电流探头的输出电压为 250mV，代入公式可得：，即电路中实际电流为 2.5 安培。

小电流场景计算：在弱电电路（如电子设备主板）中，若输出电压为 12mV，实际电流为：,符合弱电电路的电流量级特点。

多量程适配计算：部分 100mV/A 电流探头支持量程切换（如 10A、20A 量程），本质是通过衰减电路调整输出电压比例，但核心转换逻辑不变。例如，当量程设为 “10A 档” 时，若输出电压为 800mV，实际电流仍按公式计算：,未超过 10A 量程上限，测量有效。

100mV/A 探头的实际应用场景

100mV/A 的转换系数因兼顾 “测量精度” 与 “量程覆盖”，广泛应用于中低电流场景，典型应用包括：

1. 电子设备维修与调试

在手机、电脑、家电等设备的维修中，技术人员常用 100mV/A 电流探头检测电路支路电流。例如，检测家电电机供电回路时，若探头输出电压为 600mV，可快速算出实际电流为 6A—— 若电机额定电流为 5A，则说明电机存在过载问题，需排查卡顿或短路故障。

2. 工业控制中的电流监控

在变频器、PLC（可编程逻辑控制器）的输出回路中，100mV/A 探头可实时监测负载电流。例如，生产线电机的额定电流为 8A，若探头持续输出 800mV 电压（对应 8A 电流），说明电机运行正常；若输出电压突然升至 1000mV（对应 10A），控制系统可触发过载报警，避免设备损坏。

3. 实验室信号分析

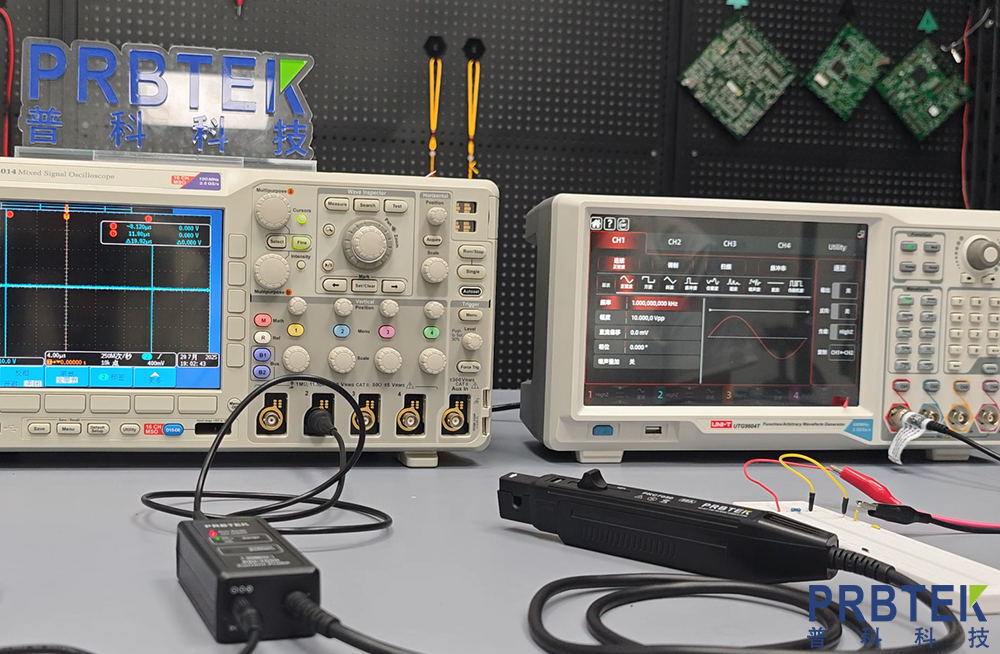

在电子实验室中，研究人员需精确测量电路动态电流（如芯片启动时的冲击电流）。100mV/A 探头配合示波器，可捕捉到毫秒级的电压波动 —— 若示波器显示电压从 0mV 瞬间升至 450mV（对应 4.5A 冲击电流），即可分析芯片启动过程的电流特性，优化供电设计。

影响实际电流测量精度的因素与控制

尽管 100mV/A 的转换逻辑清晰，但实际测量中仍需注意以下因素，避免误差：

1. 探头精度等级

不同品牌的 100mV/A 探头存在精度差异（如 ±1%、±2%），例如精度为 ±1% 的探头，测量 10A 电流时，实际电流误差范围为 9.9A~10.1A。因此，需根据测量需求选择符合精度等级的探头（如实验室需 ±0.5%，工业监控可 ±2%）。

2. 环境干扰与安装

电磁干扰：强磁场（如变压器附近）会导致探头输出电压偏移，需远离干扰源，或选用带屏蔽功能的探头；

安装方式：钳形电流探头需确保钳口闭合紧密，若存在缝隙，会导致磁通量泄漏，输出电压降低，进而使计算出的实际电流偏小（如钳口未闭合时，输出电压从 500mV 降至 450mV，实际电流误算为 4.5A，真实值为 5A）。

3. 信号采集设备精度

示波器、万用表等采集设备的分辨率会影响电压测量精度。例如，若采集设备的电压分辨率为 10mV，测量 15mV 的输出电压时，可能误读为 10mV 或 20mV，导致实际电流计算误差达 50%（1A 误算为 0.67A 或 1.33A）。因此，需选用分辨率高于探头输出电压最小变化量的采集设备。

总结

“100mV/A” 并非电流探头的量程，而是连接 “实际电流” 与 “输出电压” 的核心转换系数。掌握 “实际电流 = 输出电压 / 100mV/A” 的计算逻辑，结合场景选择合适精度的探头、控制安装与环境干扰，才能准确获取电路中的实际电流数据。无论是电子维修、工业监控还是实验室分析，这一参数都是电流测量的 “核心钥匙”，也是确保测量结果可靠的基础。
