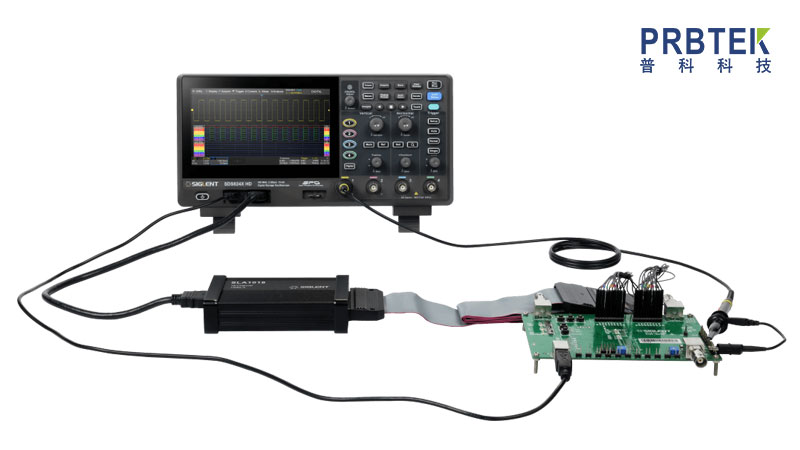

有源逻辑探头的具体应用

有源逻辑探头凭借内置放大电路、高输入阻抗、低噪声的特性，核心用于数字电路中逻辑电平（如 0/1 信号）的精准捕获与分析，广泛覆盖研发、调试、维修等场景。以下是其具体应用领域及典型场景拆解：

一、数字电路研发与调试

这是有源逻辑探头最核心的应用场景，主要解决复杂数字系统中 “信号观测不干扰、多信号同步分析” 的需求。

1，时序逻辑验证：用于验证 CPU、FPGA、MCU 等核心芯片的时钟（CLK）、复位（RST）、使能（EN）信号时序，判断是否存在 Setup/Hold 时间违规。例如，观测 FPGA 输出的 SPI 总线时钟与数据信号的相位差，排查数据传输错误。

2，总线信号分析：同步捕获多通道总线信号（如 I2C、SPI、UART、CAN），解析信号时序关系与电平状态。比如，通过 4 通道有源探头同时监测 I2C 的 SDA 和 SCL 线，以及两个从设备的应答信号（ACK），定位总线仲裁失败的问题。

3，噪声抑制与微弱信号放大：针对高速数字电路（如 DDR 内存、PCIe）中衰减或受干扰的信号，通过探头内置放大器将微弱信号（如几十 mV）放大至示波器可稳定识别的电平，同时抑制外部电磁干扰（EMI），避免误判逻辑状态。

二、嵌入式系统固件调试

嵌入式设备（如物联网模块、工业控制器）的固件开发中，需通过逻辑探头关联 “代码执行” 与 “硬件信号”，定位软件与硬件交互的问题。

1，GPIO 信号监测：观测 MCU 的 GPIO 引脚输出状态，验证固件中 IO 口初始化、电平翻转逻辑是否正确。例如，调试按键中断程序时，监测中断引脚是否在按键按下时产生预期的电平跳变（高→低或低→高）。

2，外设通信调试：排查嵌入式设备与外设（如传感器、显示屏、蓝牙模块）的通信故障。比如，当温湿度传感器（如 SHT30）无数据返回时，用有源探头监测 I2C 通信的 SDA/SCL 信号，判断是固件发送的地址错误，还是外设无应答。

3，低功耗模式验证：在电池供电的嵌入式设备（如智能手表、无线传感器）中，监测休眠 / 唤醒状态下的逻辑信号（如电源使能信号、时钟使能信号），确认固件是否正确控制硬件进入低功耗模式，避免异常耗电。

三、通信接口与协议测试

针对数字通信接口，有源逻辑探头可辅助验证信号完整性与协议合规性，尤其适合中低速通信场景。

1，通用串行接口测试：如 UART（串口）、RS485 接口的信号测试，观测 TX/RX 引脚的电平变化（如 TTL 电平的 0V/3.3V、RS485 的差分信号），判断是否存在信号过冲、欠冲或传输延迟，排查数据丢包问题。

2，工业总线测试：在工业自动化领域，用于 CAN、Modbus 等总线的信号分析。例如，调试 PLC 与变频器的 CAN 通信时，监测 CAN_H/CAN_L 的差分信号，识别总线冲突、错误帧（如 CRC 错误、位错误）。

3，高速接口辅助测试：虽然高速接口（如 PCIe、USB3.0）更多依赖专用差分探头，但在简化测试场景中，有源逻辑探头可用于监测接口的控制信号（如复位信号、速率协商信号），辅助定位接口初始化失败的原因。

四、电源管理电路逻辑信号监测

电源管理芯片（PMIC）、DC-DC 转换器等电路中，逻辑信号（如使能、反馈、保护信号）的状态直接影响电源输出稳定性，有源逻辑探头可精准捕获这些信号的动态变化。

1，使能与控制信号观测：监测 PMIC 的使能引脚（EN）电平，验证系统上电时序是否符合设计（如先开启核心电源，再开启外设电源），避免因上电顺序错误导致芯片损坏。

2，保护机制验证：模拟电源过流、过压故障，观测保护信号（如 OC、OV）的电平跳变，判断保护电路是否及时触发。例如，调试锂电池充电电路时，监测充电芯片的过流保护信号，确认电流超过阈值时是否立即切断充电通路。

3，动态功耗调节信号分析：在节能型电源电路中，监测动态电压调节（DVS）信号，验证固件是否根据负载变化（如 CPU 算力需求）调整电源输出电压，实现功耗优化。

五、消费电子与汽车电子维修

在设备维修场景中，有源逻辑探头用于定位 “逻辑信号异常导致的功能故障”，尤其适合复杂数字设备的故障排查。

1，消费电子维修：如智能手机、笔记本电脑的主板维修，监测基带芯片、存储芯片（如 eMMC）的逻辑信号，判断是否存在信号中断或异常电平，定位无开机、无信号等故障点。

2，汽车电子维修：针对汽车 ECU（发动机控制器、车身控制器）、车载娱乐系统，监测 CAN/LIN 总线信号、传感器输入信号（如节气门位置传感器的逻辑信号），排查怠速不稳、中控失灵等问题。

总结

有源逻辑探头的核心价值是“高保真捕获数字逻辑信号，且不干扰被测电路”，其应用始终围绕 “数字信号的时序、电平、协议” 三大维度，覆盖从研发调试到维修检测的全流程。选择时需重点匹配被测信号的电压范围（如 3.3V/5V/12V）、通道数（1-16 通道）及带宽（通常 100MHz-2GHz），以满足不同场景需求。
