示波器如何校验探头补偿？

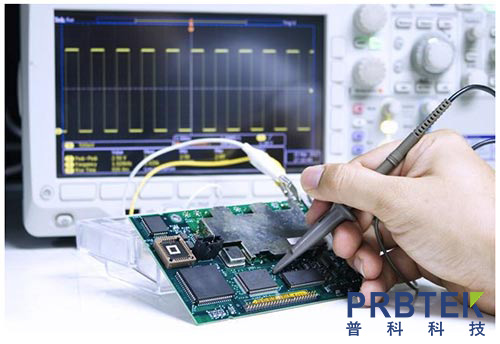

示波器探头补偿校验是确保测量信号不失真的关键步骤，核心是通过调节探头上的补偿电容，让校准信号显示为标准方波。

一、校验前准备

准备工具：需要一台正常工作的示波器、待校准的探头，部分示波器需自备探头补偿调节螺丝刀（通常为小一字型）。

连接设备：将探头的 BNC 接头插入示波器任意通道，探头地线夹连接示波器的接地端子，探头探针接触示波器面板上的 “探头补偿信号输出端”（一般标注为 “PROBE COMP” 或 “CAL”）。

设置示波器：按下示波器的 “自动设置”（Auto Setup）按钮，或手动将通道衰减比设置为与探头一致（如探头为 10:1，通道需设为 10X），并将时基和电压档位调至合适范围，确保能清晰显示 1-2 个完整方波。

二、核心校验步骤

观察初始方波：正常情况下，未补偿或补偿不当的方波会出现两种典型失真。

过补偿：方波上升沿出现明显 “尖峰”，顶部有振荡。

欠补偿：方波上升沿缓慢，顶部呈 “圆顶” 状，无尖峰。

调节补偿电容：用螺丝刀缓慢旋转探头尾部或侧面的 “补偿调节孔”（Compensation Adjustment），同时观察示波器屏幕上的方波。

确认标准波形：持续调节直至方波的上升沿陡峭、无尖峰和振荡，顶部与底部保持水平，仅存在极少量正常过冲（通常不超过 5%），此时补偿完成。

三、注意事项

每次更换探头或通道后，都需重新进行补偿校验，避免通道参数差异导致失真。

调节时动作要缓慢，避免因旋转过快错过最佳补偿点。

若多次调节后仍无法得到标准方波，可能是探头损坏或示波器校准信号异常，需排查硬件问题。
