电流互感器常见使用问题及解决方案

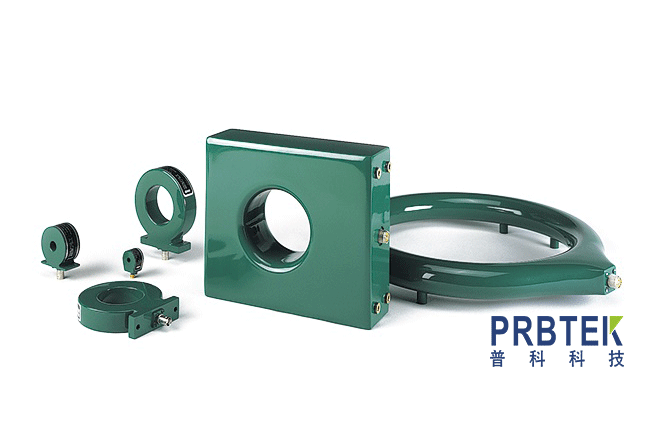

电流互感器作为电力与电子测量中的关键设备，广泛应用于工业、军工、医疗及科研等领域的高精度电流测量。然而，在实际使用过程中，由于操作不当、环境因素或设备本身限制，可能会出现多种问题。本文基于PK系列电流互感器的技术特性与使用说明，总结常见问题并提供相应的解决办法，旨在帮助用户更好地使用和维护设备。

一、测量误差过大

1.问题描述：

用户反馈测量结果与预期值偏差较大，尤其是高频或脉冲电流测量时出现波形失真、幅值不准等情况。

2.原因分析：

输出阻抗通常为50Ω，若连接设备输入阻抗不匹配，会导致信号反射和衰减。不同型号的电流互感器有其特定频响范围，超出范围会导致波形失真。其次，长时间脉冲测量中，顶降（droop）会导致信号幅值随时间下降。

3.解决方案：

确保接收设备（如示波器、采集卡）输入阻抗设置为50Ω。根据测量信号频率选择合适的互感器型号（如PK-110上升时间50ns，适用于高频测量）。对于长脉冲测量，选择顶降率低的型号（如PK-4100顶降仅0.1%/μs）。

二、设备饱和现象

1.问题描述：

在测量大电流或长时间脉冲时，输出信号出现削顶或失真，严重时无法正常测量。

2.原因分析：

超过最大电流时间积（A·s），如PK-2100的最大电流时间积为0.002A·s，超出则饱和。峰值电流超标，如PK-101最大峰值电流为25000A，超过此值会导致磁芯饱和。

3.解决方案：

在选择互感器时，务必确认被测电流的峰值和持续时间是否在规格范围内。若测量大电流长时间信号，应选择电流时间积更大的型号（如PK-4418可达0.5A·s）。

三、安装与连接问题

1.问题描述：

信号干扰大、接口松动、测量不稳定。

2.原因分析：

接口类型不匹配（如BNC与SMA混用）。接线不规范，引入电磁干扰。被测电路未断电即安装或拆卸探头。

3.解决方案：

使用原装或兼容接口线缆，必要时定制接口（如WD-2Z、SMA等）。采用屏蔽线缆，避免与强电线路并行走线。严格遵循操作流程，先断电→接探头→通电测量→断电→拆探头。

四、环境与安全问题

1.问题描述：

设备工作不稳定甚至损坏，存在触电风险。

2.原因分析：

在潮湿、高温或有爆炸风险的环境中使用。输入电压超过额定范围。未接地或接地不良。

3.解决方案：

仅在干燥、通风、无爆炸性气体的环境中使用。严格遵守最高输入电压限制，避免过压使用。确保设备良好接地，使用带接地保护的插座。

五、信号响应延迟或失真

1.问题描述：

高频信号测量中出现波形畸变，上升沿捕捉不准确。

2.原因分析：

互感器上升时间不足以响应快速变化的电流。传输线过长或质量差，引入延迟和衰减。

3.解决方案：

选择上升时间更短的型号（如PK-4997上升时间为70ns，PK-101为50ns）。使用高质量同轴电缆，尽量缩短传输距离。

六、结语

电流互感器是一款高精度、高可靠性的测量设备，其性能与使用寿命很大程度上取决于是否正确使用与维护。用户应在选型、安装、操作和保养各环节严格遵循说明书要求，及时发现并解决常见问题，才能确保测量数据的准确性与设备的安全运行。
