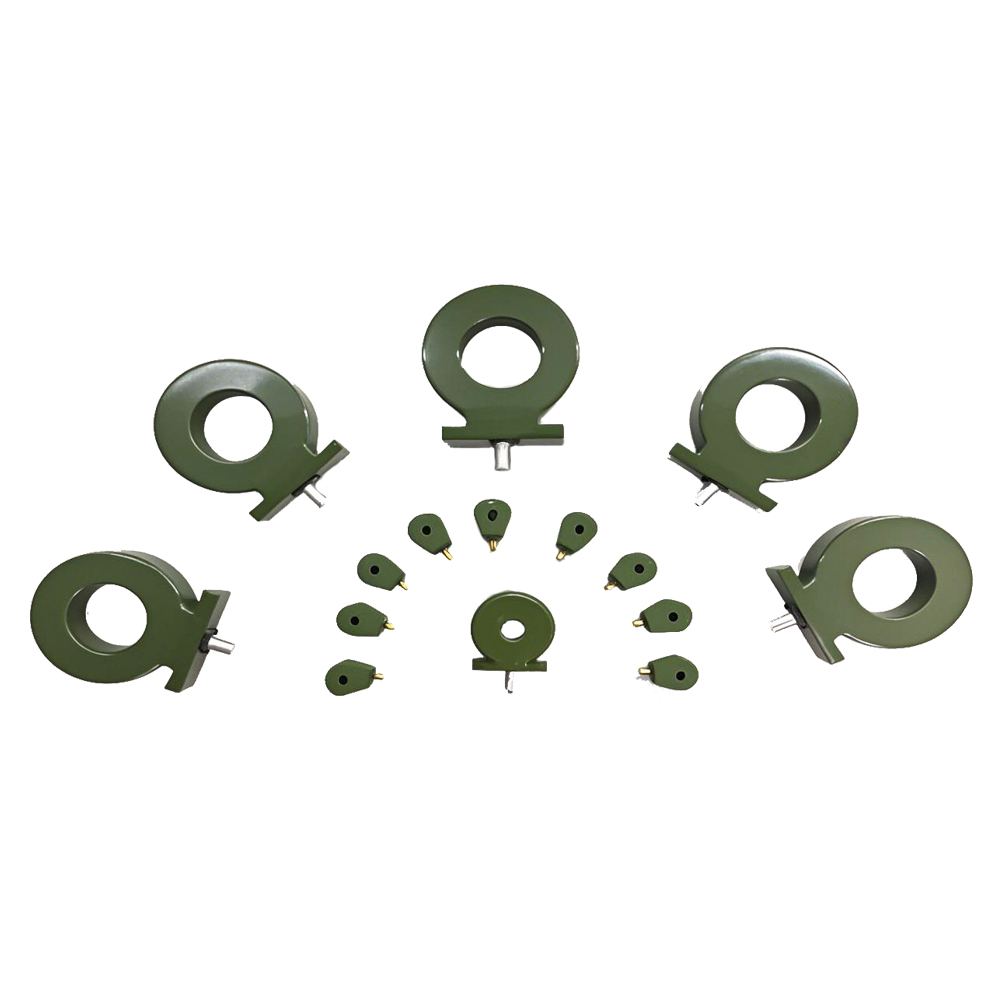

PK 系列电流互感器：电力测量领域的革新力量

在电子测量领域，电流互感器是实现大电流到小电流精准转换的核心设备，在电气设备的监测、保护和控制等方面发挥重大作用。普科科技PK 系列电流互感器凭借卓越性能、丰富型号及广泛适应性成为电子工程师测试大电流的首选设备。

工作原理与核心优势

PK 系列的电流互感器的工作原理是基于电磁感应定律，将被测端的大电流信号通过一次绕组时产生交变磁场，在进行第二次绕组时将交变磁场感应出成比例的小电流信号，方便测量；采用非接触式测量，实现了数千伏信号的电气隔离，避免测试设备对被信号产生干扰，保障测试数据的稳定性和测试人员的安全性。

PK系列电流互感器的宽频带响应可达数百MHz，可精准捕捉纳秒级的瞬态脉冲与MHz 级载波电流，同时搭配高速示波器使用，能完整还原波形细节，辅助电子工程师对微小信号的检测；具有高灵敏度的毫安级分辨率，同时兼备低噪声设计，可用于微安级微小信号的检测；此系列的电流互感器具有纳秒级传输延迟，可实时追踪电流的变化，可用于射频放大器、雷达发射机等，对时序精度有严格要求的测量设备。在满足测量范围广的同时，兼备测量能力精准的优势，PK系列的电流互感器成为电流互感器领域的首选设备。

各型号详细介绍

大电流测试场景：

•PK-4418：输出范围仅0.001V/A，可适配高达50000A 的峰值电流。专为大型冶炼、高压输电等超大电流场景设计，其极低的输出灵敏度可有效避免面对 50000A 大电流时信号过载，确保测量稳定。

•PK-101：最大峰值电流达 25000A，最大电流时间积为 0.3A・s，可承受长时间大电流冲击。在冶金、矿山等行业的大型设备电流监测中表现卓越，能长时间稳定测量大电流。

中等电流测试场景：

•PK-2100/PK-4100：输出范围 1V/A，适配 500A 峰值电流。适用于一般工业设备、中小型电力变压器的电流测量。PK-4100 在高频响应上尤为突出，拥有 35MHz 的3dB高频带宽，在高速电路测试中可精准捕捉电流信号变化。

•PK-150：最大峰值电流 1000A，最大电流时间积 0.006A・s。抗饱和能力强，在工业自动化生产线中，面对电流波动，能保持线性输出，确保测量数据精准。

小电流测试场景：

•PK-2877：输入输出比 1A:1V，最大峰值电流 100A。在医疗设备研发中，对高频小电流监测极为精准，如在高频电刀的电流监测中，可清晰检测微弱电流变化。

PK系列电流互感器的应用范围也十分广泛，从军工领域到医疗领域，再到工业与科研领域，都有不同的产品适配，为多领域提供可靠的电流测量解决方案，推动电子电力技术持的发展。

以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售，涵盖产品包含电流探头、差分探头、高压探头、无源探头、罗氏线圈、电流互感器、射频测试线缆及测试附件线等。旨在为用户提供高品质的探头附件，打造探头附件国产化知名品牌。更多信息，欢迎登陆官方网站进行咨询：https://www.prbtek.cn/
