衰减器电阻结构的判定方法

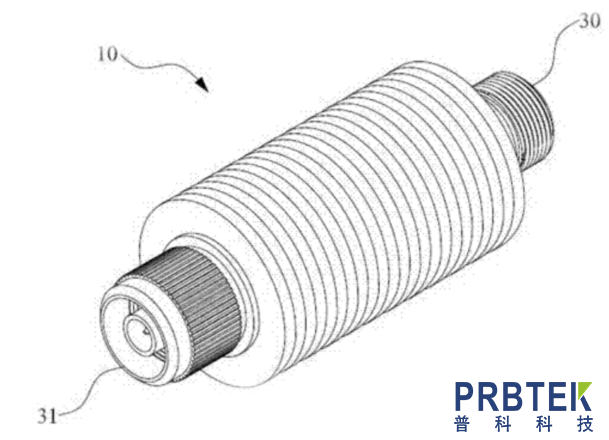

衰减器是一种常用的电子元器件，可以在不改变信号频率特性的前提下，降低信号的功率或幅度。衰减器的实现方式有靠纯电阻实现衰减和基于反射、电抗元件的实现衰减的衰减器，了解其实现方式对于电子系统的设计、优化等具有重要意义，可以采取以下三种验证衰减器实现方式的方法：

一、用万用表测直流电阻

原理说明：

衰减器的本质功能是降低信号幅度或功率。纯电阻衰减网络在直流（或低频）状态下会呈现出特定的、可计算的电阻值，而其他类型的衰减器（如基于反射、电抗元件的）在直流下则可能表现为开路、短路或与理论值不符的电阻值。

测试步骤：

首先将数字万用表设置为“欧姆档”（Ω）。测量3个关键电阻：

（1）输入端至输出端电阻（R_in-out）

将红表笔接在输入中心导体，黑表笔接在输出中心导体，读取电阻值R_in-out。

（2）输入端至地电阻（R_in-gnd）

红表笔接输入中心导体，黑表笔接输入壳体或外导体，读取电阻值R_in-gnd。

（3）输出端至地电阻（R_out-gnd）

红表笔接输出中心导体，黑表笔接输出壳体，读取电阻值R_out-gnd。

结果分析：

对于电阻型衰减器，在输入到输出的测量中会显示有限电阻，范围大约在到100欧姆之间；在输入到地的测量中会显示有限电阻，范围在几十到上百欧姆之间；在输出到地的测量中表现与上述相同。而非电阻型衰减器在这些测量部位则表现为开路或极高电阻，或者表现为极高电阻或导通，例如PN结。如果三个方向的电阻值都是有限的、稳定的阻值，那么基本可以确认这是一个电阻型（无源）衰减器。

二、频率响应测试（示波器+信号源）

原理说明：

使用示波器+信号源来判断衰减器是否是靠电阻实现衰减，本质上是通过分析它对不同频率信号的衰减特性（幅度响应）是否平坦、是否具有频率相关性，从而间接判断其内部结构是不是纯电阻网络。

电阻式衰减器是无源、频率无关的器件，在理论上对所有频率的信号衰减都是恒定值，只要频率在其额定工作范围内。若衰减器对不同频率信号的衰减幅度几乎不变，说明它很可能是靠电阻网络如T型或π型实现。若存在明显的频率选择性，例如某频率下衰减大增或突变，则可能使用了电容、电感、PIN 二极管、射频开关等非纯电阻元件。

测试步骤：

1. 设备准备

一台可调输出频率和幅度的射频信号源；

一台数字示波器，带宽足够，至少与信号源频率匹配；

两根50Ω同轴线缆，SMA或BNC接口。

2. 测试步骤

(1) 设置信号源输出固定幅值，输出一个低频信号；

(2) 记录示波器上测得的输出电压幅度V_out,low；

(3) 逐步提高频率；

(4) 每次记录输出电压V_out，并计算衰减值；

(5) 把不同频率下的衰减值画成图，或直接观察其是否稳定。

结果分析：

（1）电阻式衰减器（频率无关）：

若输出电压衰减值保持在一个稳定的值，在额定频率范围内变化不超过±0.5 dB。电压波形无畸变、相位偏移小、波形对称清晰。表明衰减器为电阻式衰减器。

（2）非电阻式衰减器（频率相关）：

若在某些频率下，输出幅度突然减小。或随着频率增加，衰减逐渐增大或减小。波形出现畸变、失真或失配现象。以上情况都表明内部有电容、电感、PIN二极管等频率响应元件，衰减器为非电阻式衰减器。

三、拆解物理结构（破坏性验证）

最后，最直接的方式是打开衰减器外壳，看其内部结构。拆开衰减器，查看内部是否有排布整齐的电阻元件，是否为T型或π型结构。若看到贴片电阻或薄膜网络，没有有源器件（如晶体管、二极管），基本可以确认是电阻式。若只有贴片电阻或阻性材料，则为纯电阻衰减器。若有控制线、二极管、电容等元件，可能是有源或变阻型衰减器。
