BNC同轴线缆传输距离全解析

　　一、BNC 同轴线缆的结构与传输本质

　　BNC(Bayonet Neill-Concelman)同轴线缆由中心导体、绝缘介质、屏蔽层和外层护套组成，其传输原理基于同轴结构的电磁屏蔽特性，可减少信号衰减与外界干扰。理论上，BNC 线缆的传输距离受信号频率、线缆衰减系数、阻抗匹配程度三大核心因素制约，而实际应用中还需考虑接口损耗、环境噪声等变量。

　　二、影响传输距离的核心技术参数

　　(一)信号频率：频率越高，传输距离越短

　　低频信号(<1MHz)：如音频或低速数据，衰减主要由线缆电阻引起，100Ω BNC 线缆在 1kHz 下传输距离可达 500 米以上。

　　高频信号(>100MHz)：如射频信号，衰减以介质损耗和趋肤效应为主，50Ω 线缆在 1GHz 时传输距离通常 < 50 米。

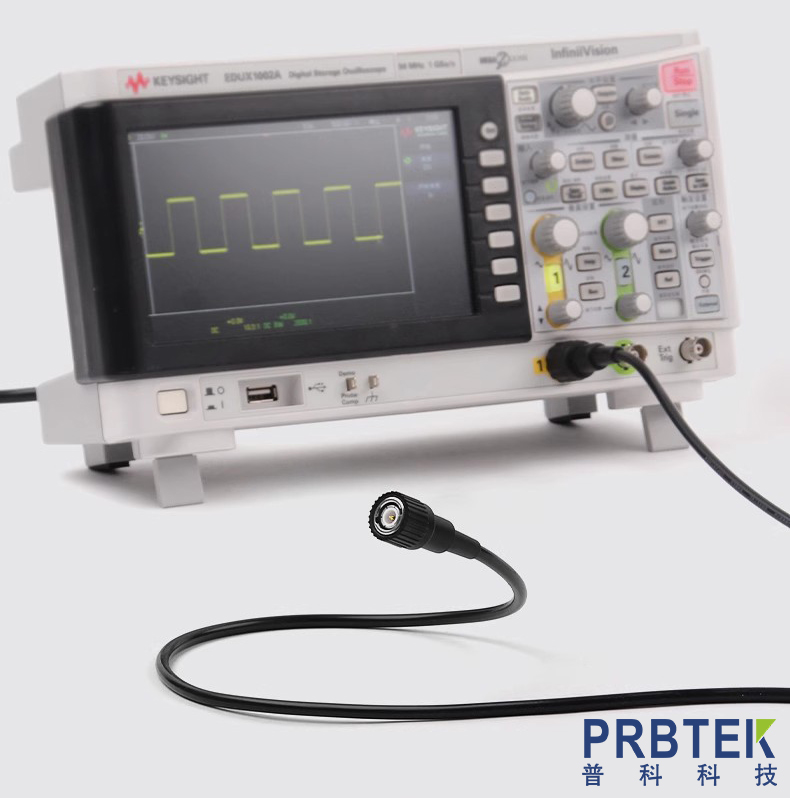

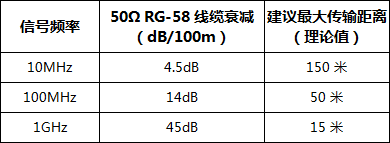

　　典型案例：

　　(二)线缆规格：不同型号衰减差异显著

　　RG 系列常见型号对比：

　　RG-58：细径线缆，适合低频(<100MHz)，100 米 @100MHz 衰减约 14dB;

　　RG-59：视频专用，75Ω 阻抗，100 米 @10MHz 衰减约 3dB，常用于 CCTV 系统;

　　RG-6：粗径线缆，100 米 @1GHz 衰减约 20dB，传输距离是 RG-58 的 2 倍以上。

　　专业级线缆：如 LMR-400，100 米 @1GHz 衰减仅 8dB，传输距离可达 60 米，适用于基站射频连接。

　　(三)阻抗匹配：失配导致反射与有效距离缩短

　　当线缆阻抗(如 50Ω)与设备输入阻抗不匹配时，反射系数 ρ=|(Zload-Z0)/(Zload+Z0)|，若 ρ=0.1(回波损耗 20dB)，则有效传输距离减少约 30%。

　　案例：75Ω 线缆连接 50Ω 设备，反射损耗达 12dB，100MHz 信号传输距离从 50 米缩短至 35 米。

　　三、不同应用场景的传输距离实测数据

　　(一)视频信号传输

　　标清视频(CVBS)：75Ω RG-59 线缆，传输距离≤300 米(需配合视频放大器);

　　高清视频(HD-SDI)：75Ω Belden 1694A 线缆，1080p@3Gbps 时传输距离≤100 米;

　　极限场景：使用均衡器 + 低损耗线缆(如 Times Microwave LMR-600)，1080p 信号可延长至 300 米。

　　(二)射频与微波信号

　　业余无线电(VHF/UHF)：50Ω RG-8X 线缆，144MHz 下传输距离≤100 米(天线馈线场景);

　　微波通信(2.4GHz)：50Ω 半刚性电缆，传输距离≤10 米(因高频衰减剧烈，需近距离连接天线与接收机)。

　　(三)数据传输

　　低速数据(RS-485)：120Ω BNC 线缆，传输距离≤1200 米(波特率 < 100kbps);

　　高速数据(10Base2 以太网)：50Ω RG-58 线缆，单段最大传输距离 185 米(受 CSMA/CD 协议限制)。

　　四、延长传输距离的技术方案

　　(一)硬件层面优化

　　选择低损耗线缆：

　　高频场景优先选粗径线缆(如 RG-6 替代 RG-58)，或半刚性 / 半柔性电缆(损耗比柔性线缆低 40%);

　　示例：1GHz 信号用 LMR-400 线缆比 RG-58 传输距离延长 3 倍。

　　加装信号放大器：

　　射频场景使用低噪声放大器(LNA)，增益 10-20dB，可补偿 100 米 RG-58 的衰减(1GHz 时衰减 45dB，需 2 级放大);

　　视频场景使用同轴视频放大器，每 100 米加装 1 级，可延长至 500 米以上。

　　(二)工程安装要点

　　缩短接地环路：BNC 接头接地不良会引入噪声，导致有效距离减少 20%，需确保屏蔽层 360° 接地;

　　避免弯曲过度：线缆弯曲半径应≥10 倍直径(如 RG-58≥5mm)，过度弯曲会增加介质损耗，100MHz 信号衰减可增加 15%。

　　五、传输距离计算工具与公式

　　(一)理论估算公式

　　L：最大传输距离(km);

　　Amax：设备允许的最大信号衰减(dB)，通常为 10-15dB;

　　Aconn：两端 BNC 接头损耗(每个约 0.5dB);

　　α：线缆衰减系数(dB/km)，可从线缆规格表查询。

　　(二)实用工具推荐

　　Times Microwave 衰减计算器：输入频率、线缆型号即可生成传输距离;

　　Excel 自定义表格：按公式录入衰减系数，自动计算不同频率下的距离阈值。

　　六、行业标准与选型建议

　　视频监控：优先选 75Ω RG-59/U 或 SYV-75-5 线缆，传输距离≤200 米时无需放大;

　　射频测试：50Ω 系统选 RG-142(半刚性)，1GHz 下传输距离≤30 米，配合 N 型转 BNC 适配器;

　　极限长距离：采用光纤 + BNC 光端机方案，传输距离可达 10km 以上(如安防监控跨楼宇场景)。

　　BNC 同轴线缆的传输距离并非固定值，而是需结合信号特性、线缆规格与工程实践综合设计。通过精准计算衰减参数与合理选型，可在满足信号完整性的前提下最大化传输距离，避免因距离不足导致的测量误差或通信故障。
