电机运行中如何测量共模电流

　　在电机运行中，共模电流是评估电机性能、排查潜在故障的关键指标。它是多导体系统中方向相同、大小相等的电流，过高的共模电流会引发轴承损坏、电磁干扰等问题。以下为 5 种常用测量方法。

　　一、电流钳表测量法

　　选择高频电流钳表，确保频率响应覆盖电机共模电流频段(如变频电机可达数 MHz) ，并匹配合适量程。测量时，夹住电机所有供电导体(电源线、信号线、地线)，待读数稳定后取平均值，同时注意规避强磁场干扰，保持导体位于钳口中心。

　　二、共模电流探头测量

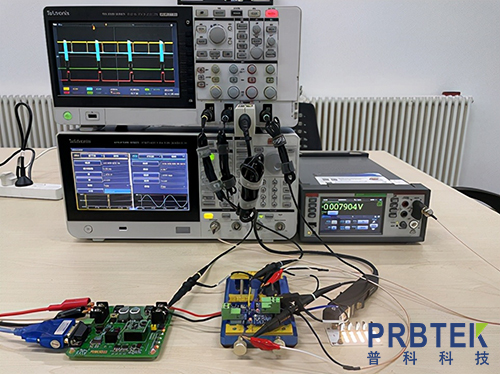

　　根据高频特性和灵敏度需求选探头，连接示波器或频谱分析仪。夹住所有导体后，设置仪器垂直量程、时基和触发条件。需定期校准探头，保证良好接地(接地电阻<1Ω)，并考虑探头负载效应。

　　三、网络分析仪测量

　　将仪器设为共模电流测量模式，设置合适频率范围和带宽。连接低损耗同轴电缆，确保屏蔽层接地。通过分析频谱图确定电流频率成分，但需注意校准仪器、补偿电缆损耗，且该方法不适用于实时监测。

　　四、直流母线电流和测量

　　依据基尔霍夫电流定律，用电流探头测直流母线正负极电流，求和得出共模电流。需关注探头精度和频率响应，利用滤波器排除开关电源等干扰。

　　五、外壳漏电流测量

　　基于电机绕组与外壳间分布电容原理，测外壳与地之间的漏电流。准备高精度电流表，连接可靠接地端，注意安全防护，减少杂散电容影响，确保接地电阻<4Ω。

　　不同测量方法各有优劣，实际应用中需结合电机类型、精度要求灵活选择，保障测量准确性与电机运行可靠性。
