罗氏线圈：脉冲电流测量的得力工具​

　　在电气测量领域，对于脉冲电流的精确测量一直是一个关键且具有挑战性的任务。脉冲电流广泛存在于诸如雷击测试、离子加速器、高压开关以及电力系统短路等众多场合，其快速的上升时间和短脉冲宽度的特性，对测量设备提出了极高的要求。罗氏线圈作为一种基于法拉第电磁感应定律设计的电流传感器，在脉冲电流测量中展现出了卓越的性能，成为该领域的重要测量工具。

　　一、罗氏线圈的基本原理

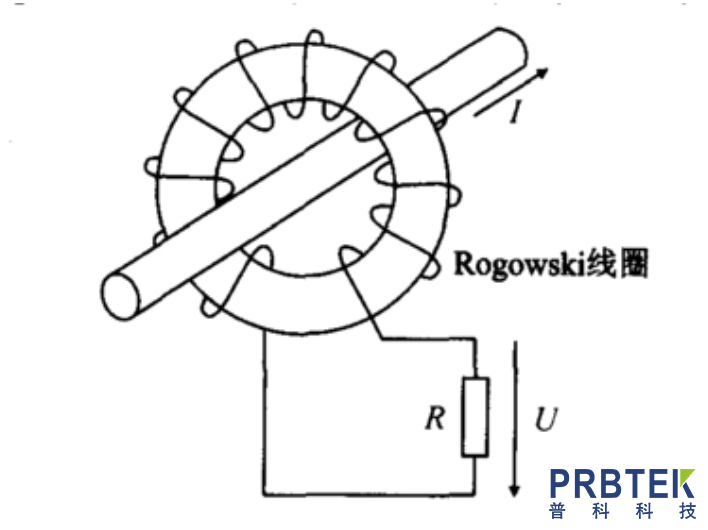

　　罗氏线圈由若干匝导线均匀对称地绕制在一定形状和尺寸的非铁磁材料骨架上。当一次侧导体垂直穿过骨架中心，且导体中流过变化的电流时，根据安培环路定理，导体周围会产生变化的磁场。而变化的磁场又会依据法拉第电磁感应定律，使罗氏线圈输出端产生感应电动势。感应电势 e(t) 与被测电流 i (t) 满足微分关系，即 e (t) 正比于 ，比例系数为线圈与载流导体间的互感 M。简单来说，罗氏线圈通过检测导体中电流变化所产生的磁场，进而间接测量电流大小和波形。从数学表达式来看，感应电压 V (t) 与导体中电流 I (t) 的变化率成正比：，其中  是电流的变化率，N 为线圈匝数，μ0是真空磁导率，A 为线圈横截面积。由于感应电压与电流的变化率相关，所以需要通过积分电路将感应电压转换为与电流成正比的信号，以此得到实际的电流值。

　　二、罗氏线圈的结构特点

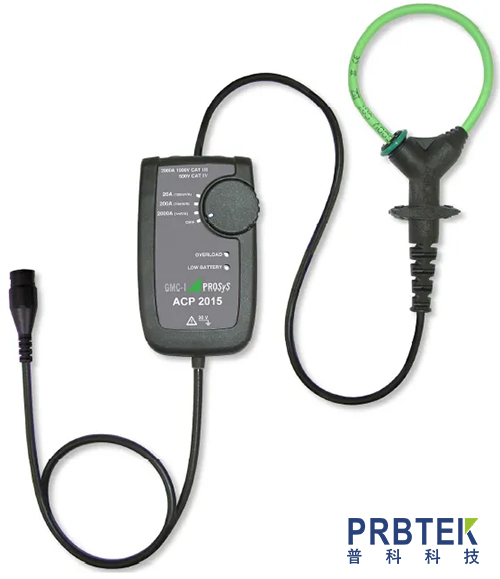

　　罗氏线圈通常由维持传感器结构的线圈和为线圈提供稳定磁场的磁场补偿系统组成。其线圈部分的导体以螺旋状排列，这样的排列方式能够产生一个均匀的磁场。与传统的带铁芯电流互感器不同，罗氏线圈采用空心结构，即使用的是非磁性 “空心” 磁芯。这一独特的结构设计使得罗氏线圈在测量大电流时，不会出现磁芯饱和现象，从而能够准确地测量从数 mA 到数 kA 甚至更高的大电流。而且，罗氏线圈可以绕制在柔性骨架上，使其能够很方便地套在待测电缆或者铜排上，极大地提高了其使用的便捷性。此外，这种结构还决定了罗氏线圈的功率损耗相对较小，由于它不需要直接插入测量电路中，因此可以大大减小对被测电路的干扰，并且不会引起电压降低。

　　三、罗氏线圈测量脉冲电流的方法

　　(一)自积分式罗氏线圈

　　自积分式罗氏线圈是测量脉冲电流的一种常用方式。其基本原理是通过将线圈连接一个小的电阻负载，测量电阻两端的信号来确定电流。在线路方程中，当满足一定条件时，即 iZ，由此可求出线圈的灵敏度 S 为 。自积分式罗氏线圈实现高频测量的关键在于电阻的纯阻性。这种测量方式在纳秒级脉冲大电流信号测量中具有显著优势，因为它的频率响应高。例如，设计的某些自积分式罗氏线圈的灵敏度可达 0.0014V/A，能够采集上升时间小于 2 纳秒，脉宽小于 200ns，10kA - 40kA 的电流信号，可广泛应用于脉冲功率技术中的快过程、大电流测量。

　　(二)外积分式罗氏线圈

　　外积分式罗氏线圈则是将负载 Z 设计为 RC 积分回路。当 。在微秒亚微秒级的电流信号测量中，外积分式罗氏线圈较为常用。然而，由于其必须经过一个 RC 积分回路，这使得其测量的频率响应受到限制，在纳秒级电流信号测量中很难满足要求。例如，在一些对高频响应要求极高的脉冲电流测量场景中，外积分式罗氏线圈的性能就不如自积分式罗氏线圈。

　　四、罗氏线圈在脉冲电流测量中的优势

　　(一)高灵敏度

　　罗氏线圈的灵敏度通常由线圈的结构和尺寸确定。一般来说，线圈的匝数越多，灵敏度就越高。这使得它能够检测到极其微弱的脉冲电流变化，对于需要精确测量脉冲电流的应用场景，如科研实验中的微小脉冲电流测量，罗氏线圈能够提供准确的测量数据。

　　(二)快速动态响应

　　罗氏线圈的响应速度非常快，能够准确地检测到电流的瞬时变化。在脉冲电流测量中，快速的响应意味着能够捕捉到脉冲电流的快速上升沿和下降沿等关键特征，从而准确地还原脉冲电流的波形。这一特性在测量瞬态大电流过程中尤为重要，例如在雷击测试中，能够及时准确地记录雷击瞬间产生的强大脉冲电流的变化情况。

　　(三)宽频率响应范围

　　罗氏线圈的尺寸决定了其频率响应范围，一般而言，线圈越小，频率响应越高。它能够测量的交流信号频率范围广泛，可以从 0.1Hz 到数十 MHz，这使得它适用于各种不同频率特性的脉冲电流测量。无论是低频的脉冲电流，还是高频的脉冲电流，罗氏线圈都能发挥其测量优势。

　　(四)对被测电路干扰小

　　由于罗氏线圈不需要直接插入测量电路中，不会对被测电路的原有特性产生较大影响，不会引起电压降低，也不会改变电路的电流分布等。这在一些对电路状态要求严格的测量场合中具有重要意义，例如在精密电子设备的脉冲电流测量中，不会因为测量设备的接入而干扰设备的正常运行。

　　五、罗氏线圈的应用领域

　　(一)雷击测试

　　在雷击测试中，会产生具有快速上升时间和高幅值的脉冲电流。罗氏线圈凭借其高灵敏度和快速动态响应的特点，能够准确地监测和测量这些脉冲电流的特性，为研究雷击对电气设备的影响以及制定相应的防护措施提供重要的数据支持。

　　(二)离子加速器

　　离子加速器运行过程中会产生脉冲大电流，罗氏线圈可以实时测量这些电流，帮助操作人员了解加速器的运行状态，确保加速器的稳定运行，同时也有助于对加速器的性能进行优化和改进。

　　(三)高压开关

　　高压开关在开合过程中会出现脉冲电流，罗氏线圈可用于监测这些电流，对高压开关的工作状态进行评估，及时发现潜在的故障隐患，保障电力系统的安全稳定运行。

　　(四)电力系统

　　在电力系统中，短路电流等大电流的测量至关重要。罗氏线圈能够准确测量这些大电流，为电力系统的保护装置提供准确的电流数据，以便在发生故障时及时切断电路，保护电力设备和人员安全。

　　六、罗氏线圈测量脉冲电流的挑战与应对

　　尽管罗氏线圈在脉冲电流测量中具有诸多优势，但在实际应用中也面临一些挑战。例如，在复杂电磁环境下，罗氏线圈容易受到外界干扰，导致测量误差。为应对这一问题，可以采用屏蔽技术，将罗氏线圈进行良好的电磁屏蔽，减少外界电磁场对其的影响。此外，积分电路的设计也会影响测量精度，对于不同特性的脉冲电流，需要优化积分电路参数，以确保准确地将感应电压转换为电流信号。在测量纳秒级等极短脉冲电流时，对罗氏线圈的频率响应和时间分辨率要求极高，这就需要在设计和制造过程中，采用先进的材料和工艺，进一步提高罗氏线圈的性能。

　　罗氏线圈作为一种高效可靠的电流传感器，在脉冲电流测量领域发挥着不可或缺的作用。其独特的原理和结构使其具备高灵敏度、快速动态响应、宽频率响应范围以及对被测电路干扰小等诸多优势，广泛应用于多个领域。随着科技的不断发展，虽然面临一些挑战，但通过不断的技术创新和优化，罗氏线圈在脉冲电流测量方面将不断提升性能，为相关领域的发展提供更有力的支持。
