精准测量罗氏线圈延时的三大方法

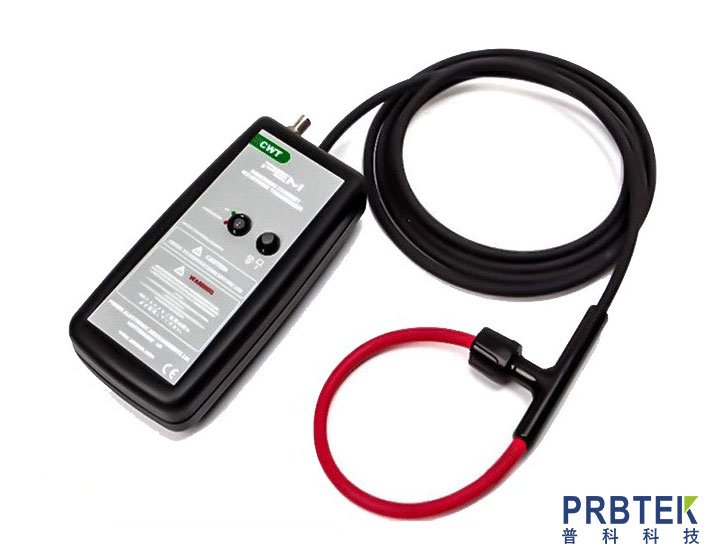

　　罗氏线圈(Rogowski Coil)是一种用于测量交流电流的非接触式传感器，其工作原理基于法拉第电磁感应定律。由于罗氏线圈的输出信号是电流变化率(di/dt)的函数，因此在实际应用中，延时(即信号传输的时间延迟)是一个重要的性能指标。以下是测量罗氏线圈延时的详细方法：

　　一、罗氏线圈延时的主要来源

　　1.线圈本身的响应时间

　　罗氏线圈的响应时间主要取决于其电感(L)和分布电容(C)，通常表现为一个低通滤波器的特性。

　　2.积分器的延时

　　罗氏线圈的输出信号需要通过积分器转换为电流信号。积分器的电路设计和元件参数(如运算放大器的带宽和电容值)会影响延时。

　　3.信号传输路径的延时

　　信号在传输过程中可能受到电缆长度、连接器阻抗等因素的影响，导致额外的延时。

　　二、测量罗氏线圈延时的方法

　　1.使用脉冲电流源和示波器

　　步骤：

　　(1).使用脉冲电流源生成一个快速上升的电流信号(如阶跃信号)。

　　(2).将罗氏线圈放置在脉冲电流源的附近，确保其能够准确感应电流变化。

　　(3).使用示波器同时测量脉冲电流源的输出信号和罗氏线圈的输出信号。

　　(4).比较两个信号的时间差，即为罗氏线圈的延时。

　　注意事项：

　　脉冲电流源的上升时间应远小于罗氏线圈的预期延时。

　　示波器的带宽应足够高，以准确捕捉信号的快速变化。

　　2.使用正弦波信号和相位测量

　　步骤：

　　(1).使用正弦波电流源生成一个固定频率的交流电流信号。

　　(2).将罗氏线圈放置在电流源的附近，测量其输出信号。

　　(3).使用示波器或相位计测量正弦波电流源信号和罗氏线圈输出信号之间的相位差。

　　(4).根据相位差和信号频率计算延时：

　　注意事项：

　　正弦波信号的频率应覆盖罗氏线圈的工作频率范围。

　　相位测量需要高精度的仪器，以减少误差。

　　3.使用网络分析仪

　　步骤：

　　(1).将罗氏线圈连接到网络分析仪的端口。

　　(2).使用网络分析仪测量罗氏线圈的频率响应特性(如S参数)。

　　(3).通过频率响应曲线分析延时，特别是相位随频率变化的斜率。

　　(4).延时可以通过以下公式计算：

　　其中

　　注意事项：

　　网络分析仪的校准必须准确，以确保测量结果的可靠性。

　　测量频率范围应覆盖罗氏线圈的工作频率。

　　三、减小罗氏线圈延时的措施

　　1.优化线圈设计

　　减少线圈的电感和分布电容，以提高响应速度。

　　使用高频特性更好的材料，如低损耗的绝缘材料。

　　2.改进积分器设计

　　选择高带宽的运算放大器和低容值的积分电容。

　　使用主动积分器代替被动积分器，以提高响应速度。

　　3.缩短信号传输路径

　　使用短而高质量的电缆，减少信号传输中的延时。

　　优化连接器的设计，确保阻抗匹配。

　　四、总结

　　测量罗氏线圈的延时是评估其性能的重要步骤。通过脉冲电流源和示波器、正弦波信号和相位测量，或网络分析仪等方法，可以准确测量延时。在实际应用中，优化线圈设计、改进积分器电路和缩短信号传输路径是减小延时的有效手段。希望本文的分析和方法能够帮助读者更好地理解和解决罗氏线圈延时的问题。
