普源RIGOL无源高压探头rp1300h的使用步骤分享

　　普源RIGOL RP1300H 是一款无源高压探头，以下是其详细使用步骤：

　　使用前准备

　　1.检查探头外观：仔细查看探头是否有物理损坏，如线缆外皮破损、探头头部裂开等情况。若存在损坏，可能会影响测量结果甚至导致安全事故，需及时更换或维修。

　　2.确认示波器输入通道：确保示波器的输入通道与探头适配，检查通道的输入阻抗、最大输入电压等参数与探头的规格相匹配。

　　3.校准探头：将探头与示波器连接，把示波器设置到合适的通道。然后将探头的探针和接地夹短接，观察示波器上显示的波形。若波形存在偏差，按照示波器的校准程序进行探头校准，以确保测量的准确性。

　　连接探头与被测电路

　　1.连接探头与示波器：将 RP1300H 探头的BNC 接头牢固地插入示波器的输入通道接口。确保连接紧密，避免接触不良导致信号传输问题。

　　2.连接探头与被测电路：根据测量需求，将探头的探针小心地接触被测高压电路的测试点，同时将接地夹可靠地连接到被测电路的接地端。连接过程中务必注意安全，避免触电。

　　示波器设置

　　1.设置垂直档位：根据被测信号的大致电压范围，在示波器上选择合适的垂直档位。对于 RP1300H 探头，由于其可测量较高电压，需确保示波器的垂直档位能够满足测量需求。若不确定电压范围，可先从较高的垂直档位开始设置，然后根据显示的波形逐渐调整到合适的档位，以获得清晰、准确的波形显示。

　　2.设置水平时基：根据被测信号的频率特性，在示波器上设置合适的水平时基。对于频率较高的信号，应选择较小的时基单位;对于频率较低的信号，则选择较大的时基单位。通过调整时基，使示波器能够完整地显示被测信号的波形。

　　3.触发设置：为了稳定地显示被测信号的波形，需要在示波器上进行触发设置。选择合适的触发源(如通道触发、外触发等)、触发模式(如自动触发、正常触发等)和触发电平。触发设置的目的是使示波器在合适的时刻开始采集信号，从而得到稳定、可观察的波形。

　　测量与观察

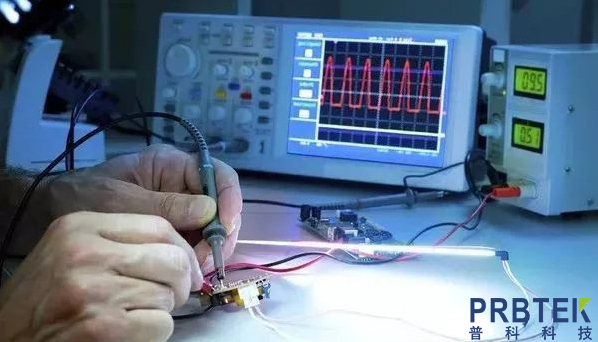

　　1.进行测量：完成上述设置后，示波器屏幕上应显示出被测高压信号的波形。观察波形的形状、幅度、频率等参数，可使用示波器的测量功能(如自动测量、光标测量等)来获取具体的测量数值。

　　2.记录数据：根据测量需求，可使用示波器的存储功能将波形数据存储下来，以便后续分析和处理。也可以使用拍照设备记录示波器屏幕上显示的波形图像和测量数据。

　　使用后整理

　　1.断开连接：测量完成后，先将探头的探针和接地夹从被测电路上移开，然后再将探头的BNC 接头从示波器的输入通道接口上拔出。

　　2.收纳探头：将探头整理好，妥善存放。避免探头受到挤压、碰撞等损坏，保持探头的清洁和干燥。
