知用CYBERTEK高精度电流探头CTB1000A的操作方法及使用注意事项

　　概述

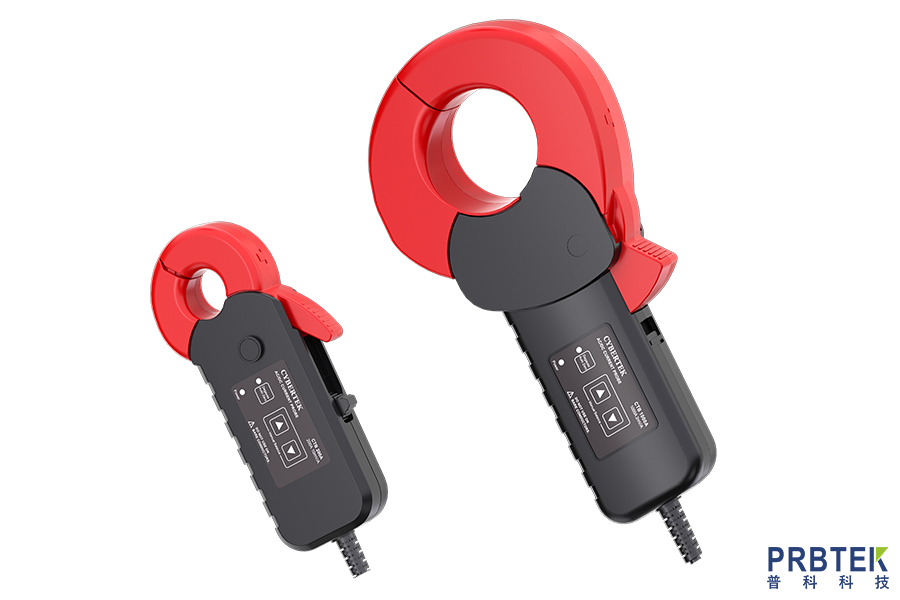

　　CTB 系列电流探头是一款能够同时测量直流和交流的高精度电流探头。采用高性能磁通门技术，易于使用的开口钳电流传感器，高达 0.2%的测量精度，极低的零位和幅值精度温漂。可工作在-40到 85℃环境温度。最大测量导体直径 50mm，最大测量电流高达 2000A。CTBxxxA 配合CTB104/A(四通道高精度电流探头电源)使用;CTBxxxB 用 12V 适配器供电;CTBxxxC 用±12V 供电(雷莫接口)，可以兼容部分功率分析仪的供电接口，无需额外电源;CTBxxxD 用 12Pin 航空接口，也是可以兼容部分功率分析仪的供电接口。主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。

　　应用

　　电源(开关式和线性)设计

　　新能源﹑电动汽车设计

　　变频家电

　　电工实验

　　逆变器/变压器设计

　　电子镇流器设计

　　工控/消费电子设计

　　发动机驱动装置设计

　　电力电子和电力传动实验等

　　交通运输系统(电动车辆、机车、航空电子设备等)设计

　　使用时的注意事项

　　不同系列的产品搭配不同的电源使用，输出连接示波器时，请选择高输入电阻的(1MΩ)。若输入电阻为 50Ω，则不能正确测量。

　　确保被测电流不要超过最大电流。超过额定值，磁芯会饱和。磁芯饱和会导致在饱和的过程中发生波形部分被削掉，过大的冲击电流，甚至会导致磁芯无法正确消磁，需重新调零。

　　变压器、大电路等强磁场，无线电等强电流靠近时，有可能导致无法正常测定。

　　有时被测电流的频率，会导致共振音的产生，这对测定没有影响。

　　会因被测导体在传感器头内的位置不同而产生影响，请把被测导体调至传感器头内中央位置。

　　测定时把锁定控制杆推至“unlock”标志消失为止。

　　若在高频率领域，插入电路的高电位测的话，有可能会受到噪音影响，必要时可限定波形观测器的频段，或请插入低电位侧。

　　不能在电流输入状态下进行消磁调零操作，或者偏置调节操作。

　　探头的偏移输出因周围的环境(地磁，磁场发生设备)、温度而异，请在实际测量场所状态下先消磁调零。

　　探头可能会因为掉落等碰撞而产生偏移。

　　请在关闭钳口的状态下实施消磁调零。

　　测量直流或者低频(1kHz 以下)的低电流时，将导体在钳口上缠绕几圈，可相对的提高灵敏度。通过将导体缠绕 10 圈，输出测量电流的 10 倍信号。

　　如果在高频范围内夹紧电路的高电位侧，则可能会受到公共模式噪音的影响。请根据需要夹紧低电位侧。

　　探头采用磁通门技术原理，输出会有 1.6MHz 左右的谐波噪音。

　　测量 1kHz 以上的高频大电流时，可能会受导体位置影响而产生误差增加，波形畸变等情况。请将导体尽可能的配置在中心位置。对于周围未夹住测试的导体，流过500A 以上或者1kHz 以上的高频大电流时，尽可能的远离钳口，否则可能会造成测量误差，波形畸变等情况。

　　拔出输出端子时，请在解锁后，拔出连接器，未解锁硬拽或硬拉电缆的话，输出终端会受损。

　　持续最大输入范围是由机体自身发热后温度上升形成的固定值，请不要输入超出该固定值的电流，可能会损害机器。

　　持续最大输入范围会因测定电流的频率不同而不同。超过最大电流连续使用会导致探头烧毁。

　　当持续输入超出最大输入范围的电流时，会因传感器的发热，变得不能正常输出。请立即停止输入电流，需要充分冷却后，才能进入下一次的正常运作。

　　测量步骤：

　　电流探头连接电源。

　　电流探头输出接口通过 BNC 线连接示波器，功率分析仪等终端设备。

　　接通电源。

　　执行消磁调零:可以通过探头上的按键实现消磁调零，也可以通过高精度电流探头电源上的按键实现。

　　通过锁定推杆解除钳口的锁定。

　　通过打开/关闭手柄打开钳口。

　　按照电流方向夹入被测导线(如果方向夹反，会导致输出信号反转)，关闭钳口。

　　通过锁定推杆锁定钳口。

　　开始测量。

　　测量结束后，从导体上拆下本机器。

　　切断高精度电流探头的电源。

　　从高精度电流探头电源上拆下本机器。
