电压测量全攻略：仪器选择、电压探头应用及特殊情况处理

　　一、测量电压的基本概念

　　电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。在电路中，电压是使电荷定向移动形成电流的原因。准确测量电压对于电路的设计、故障诊断、设备维护以及确保电气系统的安全稳定运行至关重要。

　　二、测量电压的常用仪器

　　(一)万用表

　　1.工作原理

　　万用表是一种多功能的电学测量仪器，可以用来测量电压、电流、电阻等多种电学参数。对于电压测量，万用表内部有一个电压测量电路，当表笔连接到被测电压的两端时，被测电压会在测量电路中产生电流，通过测量这个电流的大小，并根据万用表内部的电阻等元件参数，利用欧姆定律($V = IR$)计算出电压值。

　　2.使用方法

　　在测量直流电压时，首先要将万用表置于直流电压测量档位，确保量程大于被测电压的估计值。然后将红表笔连接到被测电压的正极，黑表笔连接到负极。对于交流电压测量，只需将万用表置于交流电压测量档位，量程选择合适后，将表笔连接到被测交流电源的两端即可。

　　例如，要测量一个9V的直流电池电压，将万用表打到直流电压档，量程选择10V档(确保量程大于9V)，然后将红表笔接电池正极，黑表笔接电池负极，万用表显示的数值即为电池电压。

　　(二)示波器

　　1.工作原理

　　示波器通过电子枪发射电子束，电子束在垂直和水平方向的电场作用下发生偏转，从而在荧光屏上显示出被测信号的波形。在测量电压时，示波器根据垂直方向的偏转幅度来确定电压的大小。示波器内部有一个垂直放大器，被测电压信号经过垂直放大器放大后，使电子束在垂直方向产生相应的偏转。

　　2.使用方法

　　首先要将示波器的探头连接到被测信号源。对于测量直流电压，将示波器设置为直流耦合模式，调节垂直灵敏度旋钮，使波形在屏幕上能够清晰显示。此时，屏幕上显示的垂直方向的位移量就对应着被测直流电压的大小。对于交流电压测量，将示波器设置为交流耦合模式，同样调节垂直灵敏度旋钮，根据波形的峰 - 峰值($V_{pp}$)来确定交流电压的大小。

　　三、电压探头在电压测量中的应用

　　(一)电压探头的类型与特点

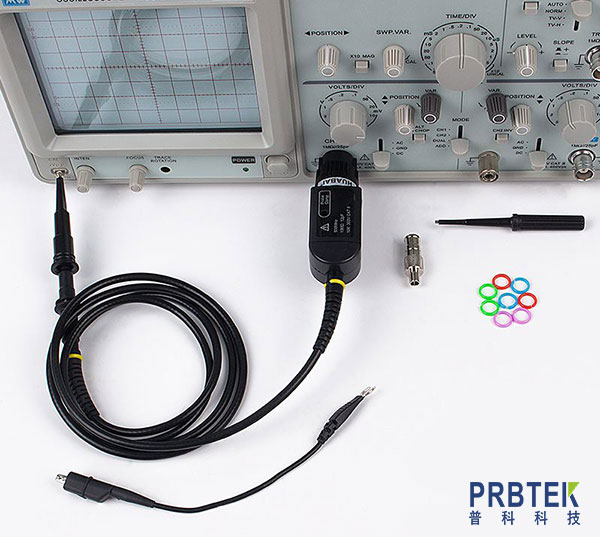

　　1.无源电压探头

　　无源电压探头是最常见的一种电压探头，它不需要外部电源供电。其特点是结构简单、成本较低。无源电压探头的输入电阻相对较高(一般为几兆欧到十几兆欧)，输入电容较小(几皮法到几十皮法)。这种探头适用于测量低频、低电压信号，例如在直流电路和音频电路中的电压测量。然而，由于其输入电容的存在，在测量高频信号时会导致信号失真。

　　2.有源电压探头

　　有源电压探头内部包含有源放大电路，需要外部电源供电(通常由测量仪器提供)。它具有极高的输入阻抗(可达100kΩ以上)和极低的输入电容(小于1pF)。这使得它非常适合于测量高频、高速信号，如在高速数字电路和射频电路中的电压测量。有源电压探头能够在不显著影响被测电路的情况下准确获取信号，但它的成本相对较高，并且需要正确的电源供应和校准。

　　3.差分电压探头

　　差分电压探头用于测量两个信号之间的差分电压。它有两个输入通道，主要目的是抑制共模信号。在实际电路中，存在大量的共模干扰信号，例如在长电缆传输信号时，由于电磁感应等原因，会在两根导线上同时产生相同的干扰信号。差分探头只对两个输入信号的差值进行放大，而对共模信号(两个输入信号中的相同部分)具有很强的抑制能力。这使得差分探头在测量存在共模干扰的差分信号时非常有效，如在电机驱动电路、电力电子设备中的电压测量。

　　(二)电压探头的使用要点

　　1.探头的连接

　　在使用电压探头时，要确保探头与被测电路的连接正确。对于示波器探头，通常有一个探头尖端和一个接地夹。探头尖端连接到被测电压的测试点，接地夹要连接到被测电路的接地端。在连接过程中，要避免探头尖端与其他电路元件短路，同时也要确保接地良好，以防止测量误差和干扰。

　　2.探头的校准

　　为了确保测量的准确性，电压探头需要定期进行校准。对于有源电压探头和差分电压探头，校准更为重要。校准的内容包括探头的增益、偏移等参数。不同类型的探头有不同的校准方法，一般可以按照探头的使用说明书进行操作。例如，一些示波器探头可以通过示波器内部的校准功能进行校准，将探头连接到已知标准电压源上，调整示波器的校准旋钮，使测量值与标准值相符。

　　3.考虑探头的负载效应

　　当电压探头连接到被测电路时，会对被测电路产生负载效应。由于探头的内阻，会改变被测电路的原有状态。在测量高阻抗电路中的电压时，这种负载效应更为明显。例如，在测量一个高阻抗的放大器输出电压时，如果使用输入阻抗较低的探头，会导致被测电压明显下降，从而产生测量误差。因此，在测量高阻抗电路时，应选择输入阻抗足够高的探头，以减小负载效应的影响。

　　四、特殊电压测量情况

　　(一)高电压测量

　　1.采用分压原理

　　在测量高电压时，往往不能直接使用普通的电压表或示波器探头。一种常见的方法是采用分压原理。例如，使用高压探头，高压探头内部有一个高阻值的分压电阻。被测高电压施加在分压电阻两端，通过测量分压电阻上的一部分电压，再根据分压比计算出被测高电压的值。

　　2.安全注意事项

　　高电压测量存在较大的安全风险，操作人员必须严格遵守安全操作规程。在测量前，要确保测量仪器和探头的绝缘性能良好，并且要采取适当的防护措施，如穿戴绝缘手套、使用绝缘垫等。同时，要对测量环境进行评估，避免在潮湿、有导电粉尘等危险环境下进行高电压测量。

　　(二)微小电压测量

　　1.使用高精度仪器

　　对于微小电压(如微伏级别的电压)测量，需要使用具有高精度、高灵敏度的测量仪器。例如，一些专门用于低电压测量的数字万用表，其分辨率可以达到微伏级别。此外，在使用示波器测量微小电压时，要选择合适的垂直灵敏度档位，并且要注意减少外部干扰对测量结果的影响。

　　2.减少干扰的措施

　　为了减少干扰对微小电压测量的影响，可以采取一些措施，如使用屏蔽电缆连接探头和被测电路，将被测电路放置在屏蔽盒内等。同时，要确保测量仪器的接地良好，避免地环路引起的干扰。

　　五、结论

　　测量电压是电学领域中的一项基本操作，正确选择测量仪器和方法对于获得准确的测量结果至关重要。电压探头作为测量电压的重要辅助工具，在不同类型的电压测量场景中发挥着独特的作用。无论是在日常的电子电路调试，还是在复杂的工业电力系统监测中，都需要根据被测电压的特点(如频率、幅度、是否存在共模干扰等)，选择合适的测量仪器和电压探头，并严格按照操作规程进行测量，以确保测量的准确性和安全性。
