　　电流探头的使用方法

　　想知道电流探头的使用方法?请先了解以下电流探头的基本使用方法及使用注意事项。

　　由于电是不可见的，因此无法立即判断有无故障发生。在某些情况下，日常需要进行电流测量，以防止发生故障，以及在发生故障时能及时查明原因。可以使用数字万用表、钳形表和电流探头等各种工具测量电流。

　　今天我们主要来讲下电流探头的基本使用方法和使用时的注意事项。

　　■ 无需切断电路也能实现测量的电流探头

　　电流探头是示波器/记录仪的选件测量功能之一。电流探头最大的特点是无需切断电路即可测量电流。使用普通万用表时，必须切断电路，并将万用表和电路串联起来才能进行测量。

　　然而，使用电流探头无需切断电路，这意味着与数字万用表相比，电流探头能在尽可能不影响电路的情况下进行更精确的电流测量。不过，“为什么只需夹住导线就能测量呢?”有些人可能会有这样的疑问。

　　这是因为电流探头通过各种方式来感应测量电流周围产生的磁场。电流探头种类多样，如专门测量交流的探头、交流和直流都能测量的探头，在此不作赘述。此外，还有可连接示波器/记录仪观测波形的高灵敏度探头。

　　■ 电流探头的使用方法

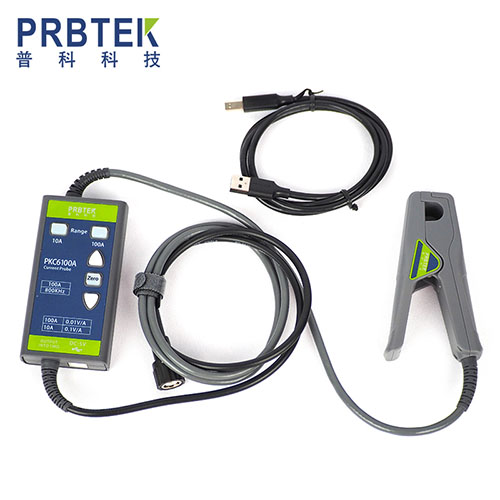

　　其实电流探头的使用方法并不难。将电流探头连接到示波器/记录仪上即可进行测量。例如，普科科技的PKC6100A电流探头具有BNC接头，只需轻轻一按即可取下，拆卸十分方便。 此外，该型号还具有自动调零和消磁功能，只需长按按键即可实现，非常高效。

　　示波器/记录仪的电流探头包括交流/直流零磁通电流传感器(霍尔元件方式)等，它通过将电流传感器与霍尔元件相结合，可以测量直流电流。

　　这种电流探头不仅可以进行直流和交流测量，而且线性度极佳，不受磁芯 B-H 磁性的影响。而且，还能实现较宽的频率带宽和较高的信噪比。另外，由于不存在励磁电流干扰，因此测量过程中的整体干扰影响往往非常低。

　　■ 使用电流探头的注意事项

　　电流探头种类多，其中有用于测量大电流的电流探头，也有用于测量极小电流的高精度电流探头。一般来说，如果电流过小，波形往往会因受到干扰因素的影响而被掩盖。在这种情况下，可尝试将电路的电缆缠绕到测量的核心部分。波形可按绕组数比例显示，以便正确测量。

　　除电流探头外，还有一些电流传感器和其他产品。

　　例如，用于测量电流的钳形传感器可分为用于观测波形的钳形电流探头、电流探头和用于电平观测的钳形传感器、AC/DC电流传感器。用于波形观测的钳形电流探头的特点是频带较宽。

　　此外探头和传感器都规定了每个频段的振幅精度和相位精度，因此在选择探头和传感器之前，必须明确自己要进行哪种测量。确认电流探头的使用方法及注意事项之后再进行电流测量。
