泰克TEKTRONIX高压差分探头P5202A的产品说明及其应用

　　泰克提供广泛的高压探测解决方案组合，使用户能够安全、准确地进行浮动测量。

　　安全的高压探头解决方案

　　TMDP0200 和 P5202A 专为差分要求高达 ±750 V 的中压应用而设计。这些探头具有较低的衰减范围并提供更好的信噪比。

　　连接选项

　　P5202A探头配备了 Tektronix TekProbe ®接口，可将刻度信息传送至示波器。可以直接连接到配置了 TekProbe ®接口的示波器，或者连接到与 1103 TekProbe ®电源 一起使用的任何示波器。

　　主要特点：

　　超范围指示器

　　安全认证

　　可切换衰减

　　可切换带宽限制

　　应用领域：

　　浮动测量

　　开关电源设计

　　电机驱动设计

　　电子镇流器设计

　　CRT显示器设计

　　电源转换器设计与服务

　　功率器件评估

　　安装使用：

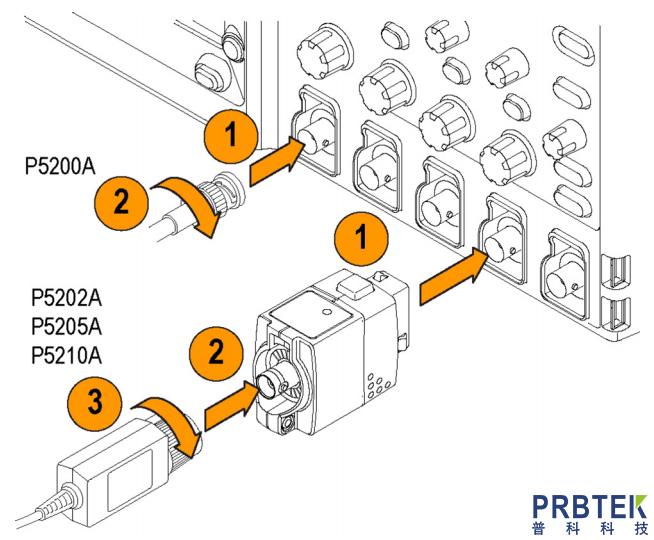

　　要将P5202A、P5205A和P5210A探头连接到具有VPI接口的示波器，必须使用TektronixTPA-BNC适配器。

　　要断开探头，首先将探头从电路上断开。接着，旋转环圈锁定以释放探头，然后拔出连接器。

　　将探头连接到电路

　　警告：为了减少电击或火灾的风险，请仅使用随探头提供的附件。不要超过探头或探头附件的电压额定值或类别额定值(例如，CATI、II、川、IV)，取两者中较小的值。请参考以下表格和后续页面，了解与您的探头一起使用的正确附件。在使用多个附件(例如，延长线与钩夹)时，所有附件/探头的最低额定值适用。

　　为避免触电，请将手指放在探头附件的护指后面，并远离下面附件插图中所示的阴影区域。

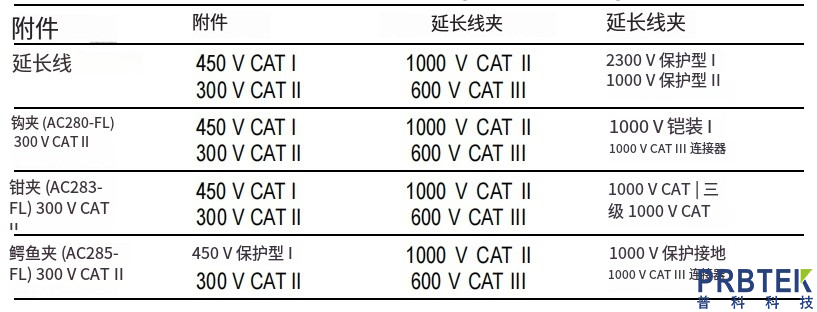

　　P5200A、P5202A和P5205A探头标准配件降级表

　　联合探头和附件共模电压和输入接地额定值
