泰克 IsoVu 隔离差分探头的正确使用方法及其应用

　　在本文中，我们将深入探讨使用泰克隔离差分探头(即IsoVu™探头)时应遵循的最佳方法。

　　一、什么是IsoVu?

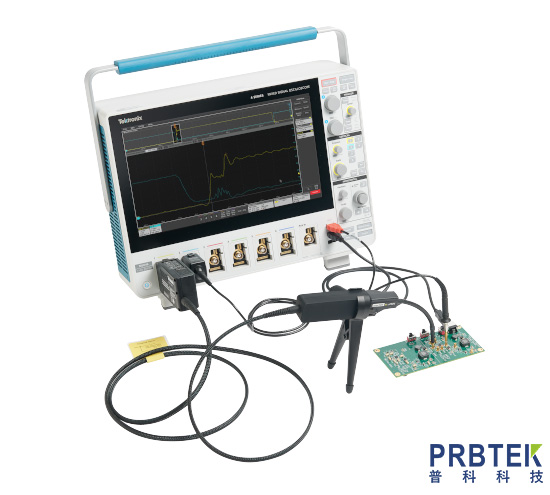

　　IsoVu是泰克隔离差分探头的品牌名称。第一代(TIVHx/TIVMx)于数年前发布，第二代(TIVPx)则于近期推出。IsoVu探头最初是为氮化镓(GaN)、碳化硅(SiC)等宽带隙半导体测试而设计的。它们也适用于更广泛的应用场景，特别是在存在较大共模干扰的情况下进行相对较小的差分电压测量时。

　　二、操作和处理IsoVu探头的最佳方法

　　1.预热探头

　　对于任何有源差分探头而言，都需要预热一段时间。这能使探头系统内的所有组件预热，在示波器上通常表现为捕获波形中的直流偏移。由于IsoVu探头的尺寸以及内部光纤发射器和接收器的复杂性，其预热时间建议稍长一些，约20分钟。预热结束后，用户只需按下探头补偿盒或者示波器通道标记上的“SELF CAL”(自校准)按钮，探头就会执行自校准和自动调零程序，直流偏移也会随之消除。如果探头周围环境温度变化达到±5摄氏度，示波器屏幕会显示警告，此时最好重新校准探头。

　　2.使用MMCX端头时计划外测试部分的接线处理

　　泰克为IsoVu探头提供了多种端头。在共模抑制方面性能最佳的是MMCX(超小型同轴)端头，它提供屏蔽筒式连接，电压略低于250V，主要用于计划内的测试点。但在某些情况下，需要添加计划外的测试点来适配插座。泰克官网提供了详细视频，介绍如何使用MMCX连接器为表面安装和通孔版本创建计划外测试点。需要注意的是，在将MMCX端头添加到表面安装连接时，从MMCX端头引出的电线要尽可能短。

　　3.小心处理探头尖端

　　通常来说，探头在测试和测量设备中是最容易损坏的部件。它们可能会被随意丢进抽屉，承受超出其承受范围的电压和电流，在灵活性方面受到机械应力等。IsoVu探头及其端部旨在实现最高的共模抑制性能，所以正确操作对其性能至关重要。

　　为实现IsoVu探头的高性能共模抑制，我们在探头尖端用导电金属网将整根电缆从头到尾进行屏蔽，这样就能将可能耦合到测量或探头尖端周围的任何电磁干扰(EMI)接地。如果该金属网遭到任何损坏，都可能导致故障。要注意探头尖端电缆的最小弯曲半径为2.0英寸(5.1厘米)。所以，即便这些尖端很灵活，它们也会承受较大的机械应力和应变，因此要小心对待，不能直接扔进抽屉或者过度拉伸。

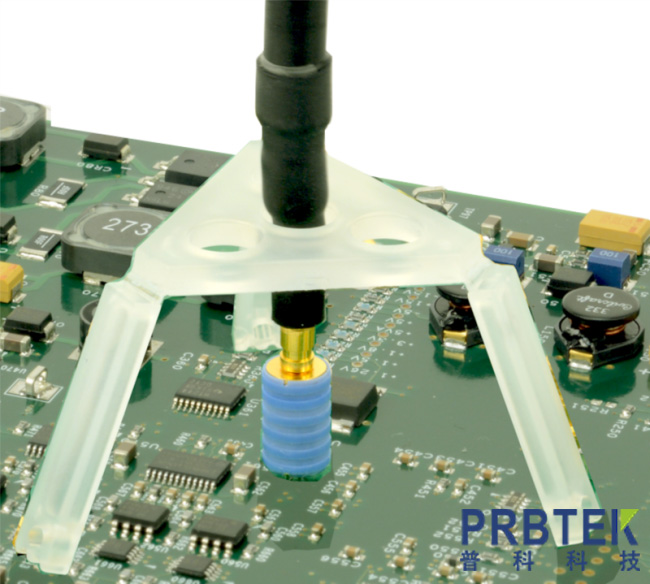

　　此外，不要对板上的MMCX表面安装连接施加任何压力。将探头尖端连接到MMCX圆筒插座时要小心操作，必要时可使用尖端三脚架支撑附件(泰克部件号352 - 1170 - xx)。还可以考虑采用一种将探头尖端垂直悬挂在测试点上方的方法，这样插座几乎不会受到水平方向的应力。

　　4.根据不同应用选择不同的尖端、适配器和连接器

　　就性能而言，像MMCX这样的屏蔽连接通常是首选，但它并非适用于所有应用。因此，我们提供了多种不同的导线和适配器来满足需求。例如，我们提供了一些不同类型的连接器，包括用于2,500V尖端、间距为0.1英寸(2.54毫米)的标准方形引脚和间距为0.2英寸(5.08毫米)的宽方形引脚连接，以及将MMCX转换为方形引脚的适配器、三脚架支撑，以减少探头尖端或者焊接到PCB的连接点上的水平应力。我们还提供了多种其他样式的尖端，可适配MMCX或方针标准，如IC抓取器、香蕉插孔、鳄鱼夹等。详情可参阅我们完整的IsoVu吸头配件选择指南。

　　三、IsoVu探头的应用

　　1.宽带隙材料测试

　　在宽带隙材料测试中，IsoVu探头能够清晰呈现期望看到的准确信号，甚至可能是模拟的准确信号。这是因为它消除了共模电压的影响，而使用传统差分探头进行测量时，共模电压往往会使波形或表征能力失真。由此得到的捕获波形能让开发人员对死区时间测量进行精确调整，从而提高使用GaN和SiC时的效率。

　　2.电源轨测量

　　在电源轨测量应用中，IsoVu探头能够抑制探头周围环境中的部分共模噪声。例如，当您试图确定环境中的共模发射对电源轨的影响时，这个功能就非常有用。使用传统探头时可能会出现振铃现象，但使用IsoVu探头则不会。

　　3.高速串行应用

　　在高共模电压掩盖低压串行总线的情况下，IsoVu探头非常适用。它可以帮助确定任何振铃现象的来源，验证是否来自共模源。

　　4.浮动测量

　　在浮动测量中，通常是使用未接地或者接地探头周围缠有绝缘胶带的示波器来进行的。IsoVu探头通过电流隔离型探测系统使这个过程更加安全，这也包括高浪涌、瞬态EMI合规性或调试应用。

　　5.汽车应用及其他

　　在这些应用中，有时测量距离较远。IsoVu探头很适合这类应用，因为我们为IsoVu探头提供了10米长的光纤电缆选项，这样就可以在远离示波器操作员的地方进行测量。TIVPx探头的小直径还能让用户将探头穿过端口孔和测功机室内部。

　　总之，在使用泰克IsoVu隔离差分探头时，有一些最佳实践需要牢记于心，包括预热探头、小心处理柔性探头尖端，以及根据应用选择不同的尖端而不是只考虑MMCX尖端等。
