0.1V/A电流探头设置方法

　　一、前言

　　0.1V/A电流探头在电气测量中是一种非常重要的工具，它能够将电流信号转换为电压信号以便于测量设备(如示波器等)进行采集和分析。正确的设置对于准确测量电流至关重要。本文将详细介绍0.1V/A电流探头的设置方法。

　　二、设备连接

　　1.与测量仪器连接

　　将电流探头的输出端口通过合适的电缆连接到测量仪器(如示波器的电压输入通道)。确保连接牢固，避免松动导致信号传输不稳定或出现噪声。

　　2.与被测电路连接

　　打开被测电路的电源之前，先将电流探头夹在被测的导线上。对于较小的导线，可以使用电流探头配备的小口径夹具，确保夹具完全闭合，以准确测量电流。如果是较大的导线，可能需要使用辅助的适配装置来保证良好的电气接触。

　　三、示波器设置(以示波器为例说明测量仪器设置)

　　1.通道设置

　　在示波器上选择与电流探头连接的通道。进入通道设置菜单。

　　设置通道的垂直刻度(V/div)。由于电流探头的转换比例是0.1V/A，例如，如果预计测量的电流最大值为10A，那么对应的电压最大值为10A×0.1V/A = 1V。根据这个计算结果，可以设置垂直刻度，如设置为0.2V/div，这样可以确保测量的电流信号在示波器屏幕上能够完整显示。

　　2.探头设置

　　在示波器的探头设置菜单中，选择与电流探头对应的探头类型或手动输入探头的衰减比例。对于0.1V/A的电流探头，衰减比例为1:1(因为它是将电流按比例转换为电压，没有额外的衰减)。

　　进行探头补偿调整。大多数示波器都有探头补偿功能。将探头连接到示波器提供的探头补偿信号输出端，调整电流探头或示波器上的补偿电容，使示波器上显示的方波信号边缘垂直、顶部和底部平坦。这一步骤能够确保测量的准确性，特别是在测量高频电流信号时。

　　四、电流探头自身设置

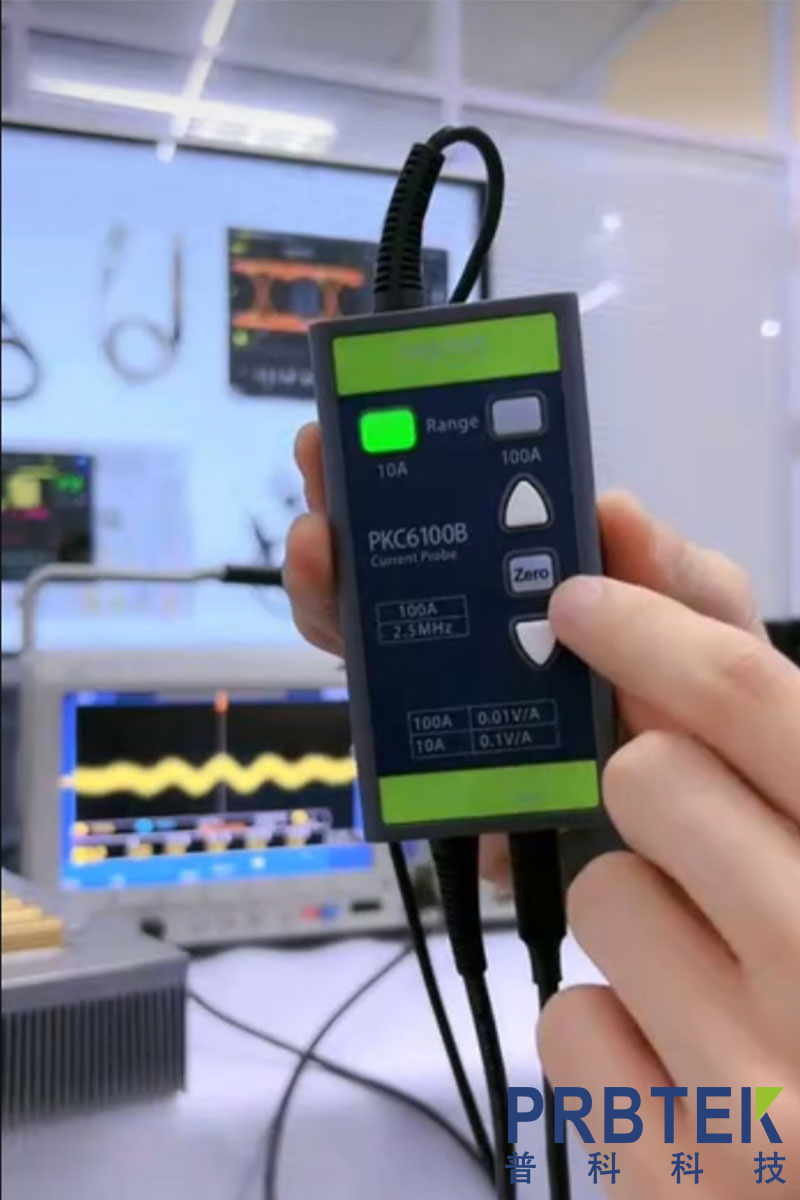

　　1.量程设置

　　根据被测电流的大致范围设置电流探头的量程。如果量程设置过小，当被测电流超过量程时，可能会导致电流探头饱和，测量结果失真;如果量程设置过大，会降低测量的分辨率。例如，已知被测电流在1 - 5A之间，可以选择5A或稍大一点的量程(如10A量程)。

　　2.零点校准

　　在测量之前，进行电流探头的零点校准。许多电流探头都有专门的零点校准按钮或功能。在没有电流通过探头(即探头未夹在任何导线上或被测电路处于关闭状态)时，按下零点校准按钮，使探头输出的电压为0V。这一步骤可以消除探头自身的偏移误差，提高测量的准确性。

　　五、测量验证

　　1.初步测量

　　打开被测电路的电源，观察示波器上显示的电流波形。检查波形是否符合预期，例如，如果是直流电路，应该显示稳定的直流电平;如果是交流电路，应该显示正弦波或其他预期的交流波形。

　　2.准确性验证

　　可以使用已知电流值的标准电流源来验证电流探头和整个测量系统的准确性。将标准电流源连接到被测电路的位置，设置标准电流源输出不同的电流值，比较测量值与标准电流源输出值之间的误差。如果误差在允许范围内(通常根据测量要求确定，如±5%等)，则说明设置正确;如果误差较大，则需要重新检查设置，包括探头连接、示波器设置和电流探头自身设置等。

　　六、注意事项

　　1.避免过载

　　严格按照电流探头的额定电流范围使用，避免被测电流超过探头的量程，以免损坏探头。

　　2.电磁干扰

　　尽量减少周围电磁干扰对电流探头的影响。在测量时，避免将探头靠近大型电机、变压器等强电磁干扰源。如果无法避免，可以使用屏蔽电缆连接探头和测量仪器，并将屏蔽层良好接地。

　　3.定期校准

　　为了保证测量的准确性，需要定期对电流探头进行校准，校准周期根据探头的使用频率和精度要求确定，一般建议每年校准一次。

　　通过以上步骤，可以正确设置0.1V/A电流探头，从而准确地测量电流信号，满足各种电气测量的需求。
