CP9600A罗氏线圈的操作方法及其注意事项

　　CP9000(S/L)A系列柔性电流探头是仅测试AC电流信号的探头，具有高带宽，高精度(典型值2%)等特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，大大解决了电流测试的难题。其主要特点包括：线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接;插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰;标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形;4节5号电池供电或者外部USB DC5V电源供电，使用更加灵活方便;声光过流报警功能，更具人性化设计;探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。

　　CP9000A 系列探头环外径典型值 3.5mm 和 4.5mm，耐压值分别高达 2kVpk 和 5kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。

　　应用测量

　　电流中的谐波组成

　　检测高频正弦电流波形

　　测量 50/60Hz 的微小电流

　　测量正弦波中微小的相移

　　半导体开关的电流

　　电容放电测试，纹波测量

　　分布式电流监控

　　电力母线监测

　　监测谐波、功率以及电能质量

　　大型电动机、泵、风机测试

　　IGBT、MOSFET 管电流测量

　　操作方法

　　1) 探头与示波器或者其它测量仪器连接时，要求示波器或者其它测量仪器有参考地且输入阻抗设置为 1MΩ(或者≥100kΩ);根据探头灵敏度指标设置示波器衰减比例:例如CP9012A灵敏度为 50mV/A，示波器设置 20X;CP9600A 灵敏度为 1mV/A,示波器设置1000X。

　　2) USB 供电电压接入探头或者装上 4 节5 号电池给探头供电，开关打到ON 位置，绿色电源指示灯亮。

　　3) 插入被测电流引线(或者引脚)，确保电流感应环插头插到位(插到底部为止)，且被测导线从探头感应环中间穿过，否则影响测量精度。CP9000LA 系列需要旋钮锁住探头。

　　4) 被测电路通电。

　　5) 测量结束后，先断开电路，再拔下探头环。

　　6) 断开探头电源，保存好探头。

　　测量时注意事项

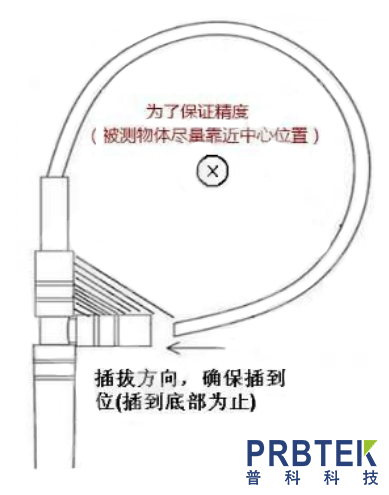

　　1)为保证测量精度，测量时被测导线应穿过探头环中心位置。

　　2) 感应环交界处误差最大，如下图阴影区域，测量误差最大，被测导线应尽量避免该区域。

　　3) 测量时确保探头环插到位(插到底部为止)，否则影响测量精度。

　　4) 测量被测信号时，若附近有强烈磁场干扰源(如多圈线圈组成的磁场辐射源)，应尽可能远离，否则会引起测量误差。

　　5) 测量被测信号时，探头应尽量远离高速变化的高压信号干扰源(如100V/us 以上信号)或者频率达到 MHz 级别以上的干扰源，否则会引起测量误差。

　　6) 判断周围是否有很强干扰源，可以使用如下方法：探头环放在被测导线周围，未夹住导线，测量周围干扰信号强度。

　　注：图中阴影区域误差最大， 被测导线应尽量避免该区域
