一文读懂同轴、双轴、三轴射频电缆的区别

　　在射频电缆或连接器的选购之旅中，电缆类型的确定是首要任务。射频电缆主要有同轴、双轴、三轴这三种类型，此外还有带状双轴电缆这种特殊产品，它们各有特点且尺寸不尽相同。下面就带您深入了解这些电缆的区别。

　　一、同轴电缆

　　同轴电缆在射频信号传输领域发挥着重要作用，其身影遍布多个领域：

　　1. 通信领域

　　在现代通信系统中，无论是长距离的通信干线，还是短距离的局域通信网络，同轴电缆都能承担信号传输的重任。例如，在一些早期的有线电视网络中，同轴电缆将电视信号从信号源传输到千家万户。

　　2. 计算机本地接入网

　　在早期的计算机网络布线中，同轴电缆也曾被广泛应用。比如在以太网的发展初期，10Base - 2和10Base - 5标准就使用了同轴电缆来构建计算机的本地接入网络，实现计算机之间的数据传输。

　　3. 视频传输

　　在视频监控系统中，同轴电缆能够将摄像头采集到的视频信号传输到监控中心。像一些传统的模拟监控系统，同轴电缆稳定地传输着实时的视频画面，确保监控的有效性。

　　4. 无线通信

　　在无线通信的基站建设中，同轴电缆用于连接发射机和天线等设备。它能够有效地传输无线通信中的射频信号，保证信号的稳定发射和接收。

　　5. 低电平射频信号传输

　　在一些对信号电平要求较低的射频设备连接中，同轴电缆可以很好地满足信号传输需求，确保低电平射频信号的准确传输。

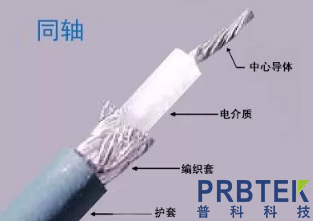

　　从结构上来看，同轴电缆包含两个导体：

　　中心导体：这是信号传输的核心通道，射频信号就沿着这个中心导体进行传输。

　　外屏蔽层：外屏蔽层接地，在某些情况下也可用于信号返回。它的一个重要功能是提供EMI/RFI(电磁干扰/射频干扰)保护。在实际的应用环境中，周围存在着各种各样的电磁干扰源，外屏蔽层就像一道屏障，阻挡这些干扰信号进入电缆内部，从而保证射频信号的纯净性和准确性。

　　二、双轴电缆

　　双轴电缆，也被称为双绞/屏蔽线和双轴线，有着独特的应用场景。

　　1. 差分数据传输

　　在差分数据传输中，双轴电缆传输高/低信号，就像反转图像一样。例如在一些高速数字信号传输系统中，差分信号传输方式能够有效提高信号的抗干扰能力。双轴电缆通过传输差分信号，使得信号在传输过程中即使受到一定的干扰，也能够通过差分运算还原出准确的原始信号。

　　2. 非差分数据传输

　　在非差分数据传输方面，双轴电缆可用于时钟信号传输、信号返回等。其阻抗特性为78 - 124欧姆，其中78欧姆为初级阻抗。在一些电子设备内部的电路板级信号传输中，双轴电缆能够根据不同的信号需求，灵活地进行时钟信号等非差分信号的传输。

　　双轴电缆的结构包括三个导体：

　　中心导体(通常为蓝色)：作为信号传输的重要部分，承担着主要的信号传输任务。

　　中间接头：在电缆结构中起到连接和过渡的作用，确保信号在不同部分之间的稳定传输。

　　外屏蔽层：主要提供EMI/RFI保护。在复杂的电磁环境中，外屏蔽层能够有效地防止外部电磁干扰对电缆内信号的影响，保证信号的完整性。

　　三、三轴电缆

　　三轴电缆，又称为双屏蔽同轴电缆，具有一些特殊的应用特性。

　　1. 军事领域

　　在军用舰载数据总线应用中，三轴电缆发挥着不可替代的作用。在舰艇这样一个复杂的电磁环境中，各种电子设备密集，电磁干扰严重。三轴电缆的双屏蔽结构能够有效地抵御外界的电磁干扰，确保数据在舰载数据总线上的准确传输，保障舰艇上各种军事设备之间的通信和协同工作。

　　2. 视频应用

　　与同轴电缆类似，三轴电缆也可用于视频传输。在一些对视频信号质量要求较高的场合，如高清视频监控系统或者广播电视信号传输中，三轴电缆凭借其更好的屏蔽性能，能够减少信号传输过程中的干扰，提供更清晰、稳定的视频画面。

　　3. 低电流测试和测量

　　在一些需要进行低电流测试和测量的实验室环境或者工业检测场景中，三轴电缆能够准确地传输微弱的电流信号。由于其双屏蔽结构，能够有效避免外界电磁干扰对低电流信号的影响，从而保证测试和测量结果的准确性。

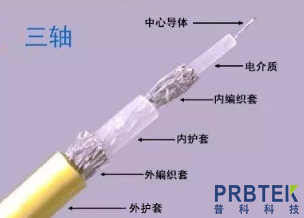

　　三轴电缆的结构包含三个导体：

　　中心导体：是信号传输的核心部分，各种信号沿着中心导体进行传输。

　　内屏蔽层：内屏蔽层为信号提供了额外的屏蔽保护，进一步增强了电缆抵御电磁干扰的能力。

　　外屏蔽层：主要提供EMI/RFI保护，与内屏蔽层共同作用，构建起一个强大的电磁防护体系，确保信号在传输过程中不受外界电磁干扰的影响。

　　四、带状双轴电缆

　　在市场上，还有一种特殊的产品——带状双轴电缆，例如3M的SL8800系列。它的应用与上述电缆存在明显差异。

　　这种电缆适用于各种高速(超过15Ghz)应用，如总线接口和其他高带宽多通道介质。在现代高速数据传输的场景下，像计算机的高速总线接口，需要能够支持高带宽、多通道的数据传输。带状双轴电缆就能够满足这样的需求。它既可以应用于连接器端接版本中，方便与其他设备进行连接，也可以直接焊接到电路板上，提供了灵活的安装方式。而且，它可以被切割成定制长度，以适应不同的应用场景，还可以紧密折叠而不会造成任何明显的信号衰减。这一特性使得它在一些空间有限的设备内部布局中具有很大的优势，能够在不影响信号传输质量的前提下，更好地适应设备内部的空间结构。
