高压探头与隔离探头：原理、特性及应用的差异

　　一、引言

　　在电子测量领域，高压探头和隔离探头都是用于特殊测量需求的重要工具。它们在处理高电压信号时发挥着关键作用，但各自具有独特的原理、特性和适用场景。深入了解它们之间的区别，有助于工程师和技术人员在不同的测量任务中选择合适的探头。

　　二、高压探头

　　1.原理

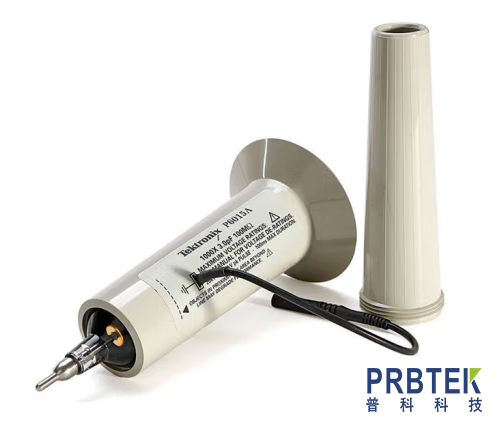

　　高压探头主要基于分压原理来实现对高电压信号的测量。通常由一个高阻值的电阻串联一个低阻值的电阻组成分压电路。当高电压信号施加到这个分压电路上时，根据串联电路电压分配规律，在低阻值电阻两端会得到一个按比例缩小的电压信号，这个信号可以被示波器等测量仪器安全地测量。例如，一个1000:1的分压比的高压探头，当施加1000V的高压时，在测量端会得到1V的电压信号。

　　2.特性

　　高耐压能力：能够承受较高的电压，一般可以达到数千伏甚至更高的电压等级。这使得它可以直接与高电压源连接进行测量。

　　相对简单的结构：主要由分压电阻等基本元件组成，结构相对比较简单，成本也相对较低。

　　有限的隔离能力：虽然可以测量高电压，但在隔离方面的性能相对较弱。在一些对隔离要求较高的场合，可能无法满足需求。

　　3.应用场景

　　适用于对高压电源、电力电子设备中的高电压信号进行常规测量。例如，在高压直流输电系统的电压检测中，可以使用高压探头来测量输电线路的电压，以监测系统的运行状态。在一些简单的高压实验设备中，如高压发生器的输出电压测量，高压探头也是常用的测量工具。

　　三、隔离探头

　　1.原理

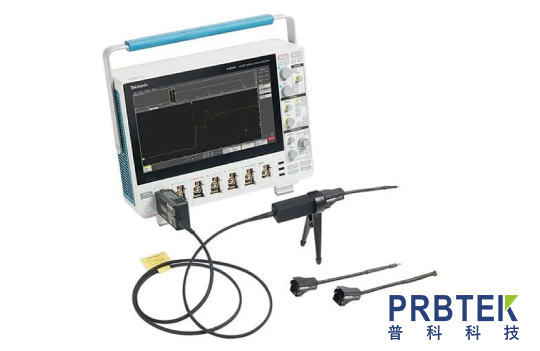

　　隔离探头采用了隔离技术，常见的有光电隔离和变压器隔离等。以光电隔离为例，通过发光二极管(LED)将输入的电信号转换为光信号，然后通过光电探测器再将光信号转换回电信号。这样，输入侧和输出侧在电气上是完全隔离的，有效地防止了高电压对测量设备的损坏以及电气干扰的传播。变压器隔离则是利用电磁感应原理，通过变压器将输入的高电压信号转换为适合测量的低电压信号，同时实现电气隔离。

　　2.特性

　　高隔离度：能够提供非常高的电气隔离性能，通常隔离电压可以达到数千伏甚至更高。这对于保护测量设备和操作人员的安全至关重要。

　　复杂的结构和较高的成本：由于采用了隔离技术，其内部结构相对复杂，包含了如光电转换元件或变压器等特殊部件，导致成本较高。

　　带宽限制：与高压探头相比，部分隔离探头可能存在带宽限制的问题。这是因为隔离元件(如光电二极管的响应速度或变压器的频率特性)会对信号的高频成分产生一定的影响。

　　3.应用场景

　　在医疗设备、工业自动化控制系统等对电气隔离要求极高的场合广泛应用。例如，在医疗电子设备中，如心电图机等，需要对人体信号进行测量，同时要保证设备与市电等高压电源的隔离，以确保患者的安全。在工业自动化中，当测量与控制信号需要在不同的电气系统之间传输时，隔离探头可以有效地防止电气干扰和保护设备免受高电压的影响。

　　四、高压探头与隔离探头的区别总结

　　1.电气隔离性能

　　高压探头的隔离性能有限，主要侧重于对高电压的分压测量;而隔离探头具有高隔离度，能够在电气上有效隔离输入和输出。

　　2.结构与成本

　　高压探头结构相对简单，成本较低;隔离探头结构复杂，包含隔离元件，成本较高。

　　3.带宽特性

　　部分隔离探头可能存在带宽限制，而高压探头在带宽方面相对不受隔离元件的影响。

　　4.适用场景

　　高压探头适用于对高电压进行常规测量的场合，隔离探头则更适用于对电气隔离要求高的特殊场合，如医疗、工业自动化中的关键测量环节。

　　五、结论

　　高压探头和隔离探头在原理、特性和应用方面存在明显的区别。在实际的电子测量工作中，需要根据具体的测量任务要求，如是否需要高隔离度、测量的电压范围、成本限制以及对带宽的要求等因素，来选择合适的探头类型，以确保测量的准确性、安全性和可靠性。
