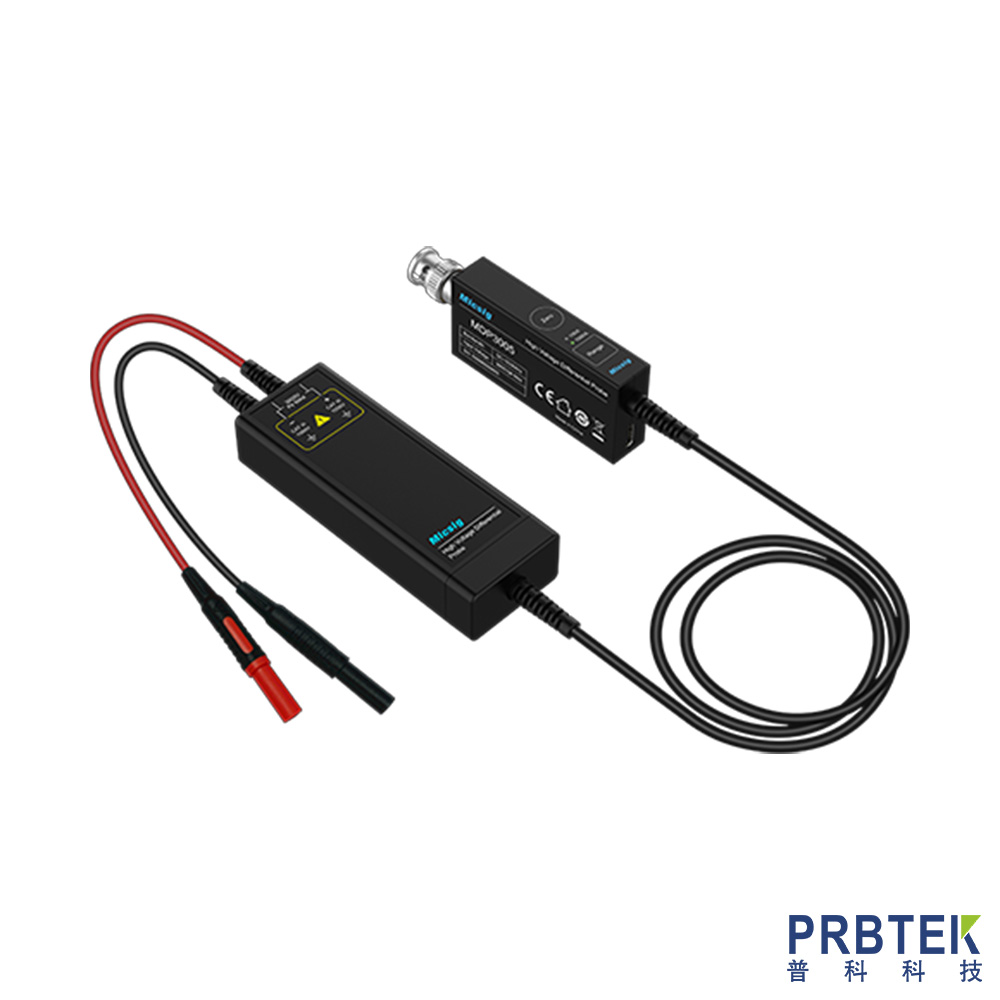

高压差分探头MDP3002的使用操作步骤

发布:西安普科科技
浏览次数:

  基于光隔离探头技术重新定义的 MDP 系列高压差分探头,具有超低底噪,优秀的幅频特性和业界更高的共模抑制比,助力您轻松应对各种高频高压信号测试。

  MDP 系列高压差分探头具有以下特点:5MHz 带宽限制功能(MDP7000 不支持此功能),一键调零功能,过压报警功能,7000V 最大差分输入电压,通用 BNC 接口,支持 USB 供电,超小的体积及精致的外观。


       注意事项

  1) 开始测量前,需要对探头的零点进行校准:

  先将两输入端短路,上电,轻按 “Zero” 按键,档位指示灯交替闪烁,5 M H z 指示灯闪烁后,探头发出“滴”一声,说明校准成功;当探头发出三声短促的“滴”声,说明校准失败,需重新校准。

  2) 差分探头连接示波器时,示波器的带宽应不低于探头的带宽,通道输入阻抗为 1MΩ。

  3) 建议开机预热 10 分钟后使用,以得到更精确的数据。

  4) 当探头的档位指示灯一直闪烁且发出急促的蜂鸣声时,是过压警告的现象,应该切换高档位。

  操作步骤

  1) 探头供电:使用标配 USB Type-C 线将差分探头连接至示波器 USB 接口进行供电;

  2) 连接示波器:将探头 BNC 接口与示波器通道输入相连(注意请确认示波器接地正常);

  3) 选择档位:根据被测电压范围选择合适的电压档位;

  4) 连接被测对象:将信号输入线连接(使用测试夹或者测试钩)至被测对象开始测量;如果产生过压报警,请立即断开电源和输入;

  5) 设置示波器。

  * 注意:在测量时应尽量不要使用输入延长线,否则会引入更多的噪声。如果必须要额外加长输入线,则应保证延长线的长度相同且进行双绞操作,而且输入频率不超过 5MHz,如果超过 5MHz 输出会有一定的误差。
