开关测试信号的最佳探头选择

　　在电子测试和测量领域，开关测试信号因其快速上升和下降时间、高频率成分以及可能的振荡或过冲而具有独特的挑战性。为了准确捕捉和分析这些信号，选择合适的探头至关重要。本文将探讨开关测试信号的最佳探头类型，并分析其背后的原因。

　　开关测试信号的特点

　　开关测试信号通常具有以下特点：

　　1.快速上升和下降时间：通常在纳秒级别。

　　2.高频率成分：可能包含数百兆赫兹甚至更高的频率成分。

　　3.振荡和过冲：由于电路中的寄生效应，信号可能出现振荡或过冲。

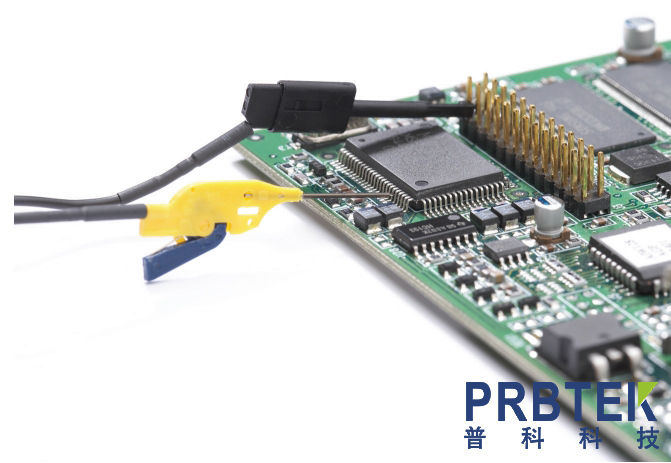

　　最佳探头类型

　　针对开关测试信号的特性，以下几种探头类型被认为是最佳选择：

　　1.高带宽差分探头：

　　特点：高带宽差分探头具有宽广的频率响应范围，能够捕捉快速变化的信号。其设计旨在最小化共模噪声的影响，从而提高测量的准确性。

　　适用性：适用于需要高精度和高频率响应的开关测试信号。

　　示例：Tektronix P5200A差分探头，带宽高达3.5 GHz，适用于高速数字信号的测量。

　　2.有源探头：

　　特点：有源探头内置放大器，能够提供高输入阻抗和低电容负载，从而减少对被测电路的影响。

　　适用性：适用于高频和快速上升时间的开关测试信号。

　　示例：Keysight N2792A有源探头，带宽高达13 GHz，适用于高速数字和射频信号的测量。

　　3.高阻抗探头：

　　特点：高阻抗探头具有极高的输入阻抗(通常在10 MΩ以上)，能够减少对被测电路的负载效应。

　　适用性：适用于高阻抗电路中的开关测试信号。

　　示例：Tektronix TPP1000高阻抗探头，输入阻抗为10 MΩ，适用于低频至1 GHz的信号测量。

　　4. 高压探头：

　　特点：高压探头设计用于测量高电压信号，具有高绝缘性和耐压能力。

　　适用性：适用于需要测量高电压开关信号的场合。

　　示例：Tektronix P5100高压探头，耐压高达10 kV，适用于高压电路的测量。

　　探头选择的考虑因素

　　在选择适合开关测试信号的探头时，应考虑以下因素：

　　1.带宽：

　　探头的带宽应至少是被测信号频率的两倍，以确保信号的完整性和准确性。

　　2.输入阻抗：

　　探头的输入阻抗应与被测电路的阻抗匹配，以减少负载效应。

　　3.电容负载：

　　探头的电容负载应尽可能低，以避免对快速上升和下降时间的信号产生影响。

　　4.共模抑制比(CMRR)：

　　探头的CMRR应足够高，以抑制共模噪声，确保测量结果的准确性。

　　5.接地环路：

　　探头的接地环路应尽可能短且直接，以减少噪声和干扰。

　　实际应用案例

　　1.高速数字电路测试：

　　在测试高速数字电路(如FPGA或ASIC)的开关信号时，使用高带宽差分探头(如Tektronix P5200A)可以捕捉到信号的快速变化，确保设计的正确性。

　　2.射频电路测试：

　　在射频电路中，开关信号可能包含高频成分和振荡。使用有源探头(如Keysight N2792A)可以提供高频率响应和低负载效应，确保测量的准确性。

　　3.高压电路测试：

　　在高压电路中，开关信号可能涉及高电压。使用高压探头(如Tektronix P5100)可以安全地测量这些信号，避免损坏测量设备。

　　结论

　　选择合适的探头对于准确捕捉和分析开关测试信号至关重要。高带宽差分探头、有源探头、高阻抗探头和高压探头是开关测试信号的最佳选择。通过考虑带宽、输入阻抗、电容负载、共模抑制比和接地环路等因素，可以确保测量结果的准确性和可靠性。
