EMC近场探头：原理、应用与选择指南

　　在现代电子设备的设计和开发过程中，电磁兼容性(EMC)是一个至关重要的考虑因素。EMC不仅关系到设备的正常运行，还直接影响其市场准入和用户体验。为了确保设备在复杂电磁环境中能够稳定工作，工程师们需要对设备的电磁辐射和抗扰度进行精确测量。EMC近场探头(Near-Field Probe)作为一种重要的测量工具，在EMC测试中发挥着不可替代的作用。

　　1. EMC近场探头的工作原理

　　EMC近场探头主要用于测量设备在近场区域的电磁场分布。近场区域通常指的是距离辐射源小于一个波长的区域。在这个区域内，电场和磁场的分布与远场区域(大于一个波长的区域)有显著不同。近场探头通过感应这些电磁场，将其转换为可测量的电压信号，从而帮助工程师分析和诊断电磁干扰(EMI)问题。

　　近场探头通常由一个感应线圈或偶极子天线组成，这些天线能够有效地感应电场或磁场。探头的灵敏度和频率响应特性取决于其设计参数，如线圈的匝数、直径和材料等。

　　2. EMC近场探头的类型

　　根据测量对象的不同，EMC近场探头可以分为以下几类：

　　电场探头(E-Field Probe)：用于测量电场强度。电场探头通常由一个小型偶极子天线组成，能够感应电场并将其转换为电压信号。电场探头适用于测量高频电磁干扰，如射频干扰(RFI)。

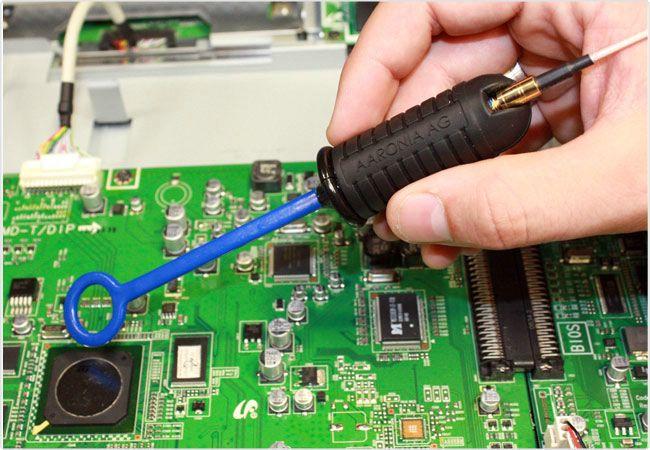

　　磁场探头(H-Field Probe)：用于测量磁场强度。磁场探头通常由一个感应线圈组成，能够感应磁场并将其转换为电压信号。磁场探头适用于测量低频电磁干扰，如电源线和信号线产生的干扰。

　　混合场探头(Combined Field Probe)：用于同时测量电场和磁场。混合场探头结合了电场探头和磁场探头的功能，能够在一个探头中同时感应电场和磁场，适用于需要同时分析电场和磁场的复杂场景。

　　3. EMC近场探头的应用

　　EMC近场探头在多个领域中有着广泛的应用：

　　产品开发与设计：在产品开发阶段，工程师可以使用近场探头对设备的电磁辐射进行初步评估，识别潜在的EMI问题，并进行优化设计。

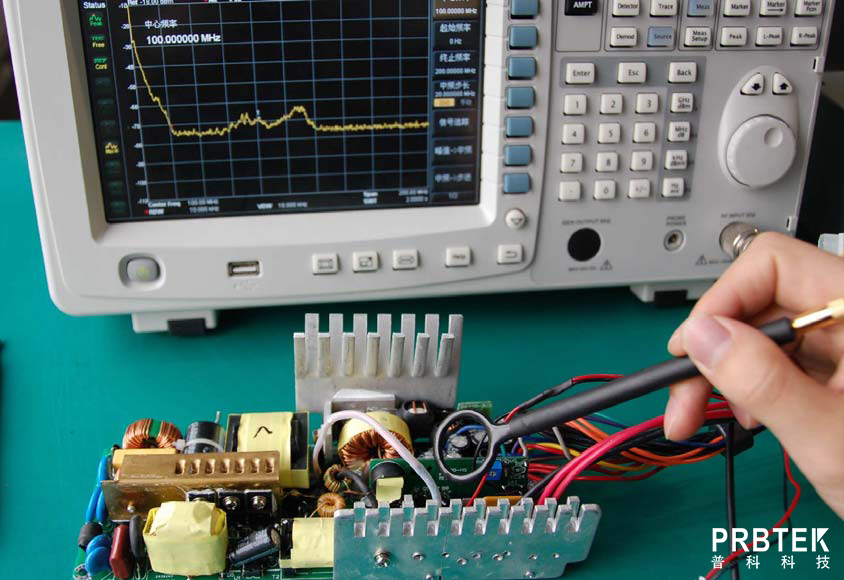

　　故障诊断与调试：在设备出现EMI问题时，近场探头可以帮助工程师快速定位干扰源，分析干扰路径，并采取相应的整改措施。

　　合规性测试：在产品进入市场前，需要进行EMC认证测试。近场探头可以作为辅助工具，帮助工程师在实验室环境中模拟实际使用场景，确保产品符合相关EMC标准。

　　4. 选择EMC近场探头的关键因素

　　选择合适的EMC近场探头需要考虑以下几个关键因素：

　　频率范围：不同的探头适用于不同的频率范围。选择探头时，应确保其频率范围覆盖被测设备的预期工作频率。

　　灵敏度：探头的灵敏度决定了其能够检测到的最小电磁场强度。高灵敏度的探头适用于测量微弱的电磁干扰，而低灵敏度的探头适用于测量较强的电磁干扰。

　　尺寸与形状：探头的尺寸和形状应适合被测设备的物理结构。小型探头适用于测量紧凑空间内的电磁场，而大型探头适用于测量开放空间内的电磁场。

　　校准与精度：探头的校准和精度直接影响测量结果的可靠性。选择经过严格校准的探头，并定期进行校准，以确保测量结果的准确性。

　　5. 实际应用案例

　　以下是几个EMC近场探头的实际应用案例：

　　案例1：智能手机的EMI测试：在智能手机的开发过程中，工程师使用电场探头对手机内部的射频模块进行EMI测试，确保其在不同通信频段下的辐射水平符合相关标准。

　　案例2：汽车电子系统的EMI诊断：在汽车电子系统的调试过程中，工程师使用磁场探头对车辆的电源线和信号线进行EMI诊断，定位并解决由线束引起的电磁干扰问题。

　　案例3：医疗设备的EMC认证：在医疗设备的EMC认证过程中，工程师使用混合场探头对设备的关键部件进行电磁场测量，确保其在医疗环境中不会对其他设备产生干扰。

　　6. 结论

　　EMC近场探头作为电磁兼容性测试中的重要工具，为工程师提供了精确、高效的电磁场测量手段。通过合理选择和使用近场探头，工程师可以有效地识别和解决EMI问题，确保设备在复杂电磁环境中的稳定运行。随着电子设备复杂性的增加和EMC标准的不断提高，近场探头将在未来的EMC测试中发挥越来越重要的作用。
