泰克TEKTRONIX交流电流探头P6021A的使用方法分享

　　主要特性

　　使用P6021A电流探头可进行高达60MHz的精确测量。主要功能包括:

　　带宽>60 MHz，上升时间≤5.8ns

　　15Ap-p连续额定值(随频率降低额定值)

　　250 A峰值脉冲电流(脉冲宽度<10μs)

　　150 VCATI(裸线)300V CAT II(绝缘线)

　　安装

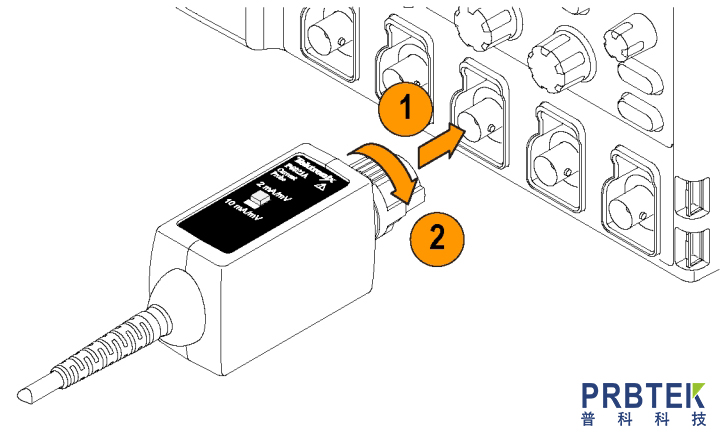

　　1.将探头上的BNC连接器与示波器输入连接器对齐。

　　2.按下探针连接器并将其向右旋转以将其锁定到位。

　　若要断开探头，请将探头连接器转向左侧，并将探头从仪器上拉开。

　　功能检查

　　下列程序检查探头是否正常工作。

　　警告:探针爪开口可容纳直径为5.0毫米或更小的绝缘导线。请勿将直径大于5.0毫米的导线插入探针爪。可能会导致探针损坏。

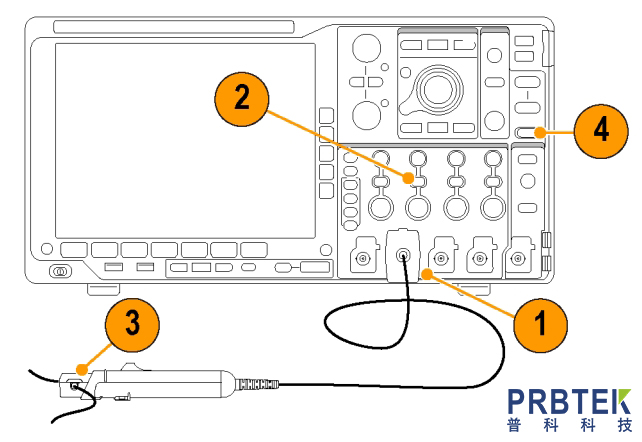

　　要检查探头功能是否正确，请执行以下操作:

　　1.将探头连接到示波器的任意通道。

　　2.将示波器设置为显示探测通道。

　　3.把探头固定在电路上。

　　4.调整示波器或使用自动集频功能来显示稳定的波形。

　　当你看到稳定的波形时，说明探头工作正常。

　　基本操作

　　注意：不要将直径大于5.0毫米(0.20英寸)的导体强行插入探头钳口中，否则可能会损坏探头。探头头变压器的配合面经过精密抛光，应小心处理。探头头变压器配合面上的污垢可能会降低测量精度。请参阅本手册的维护部分，了解如何正确清洁探头头变压器表面。

　　接地探头

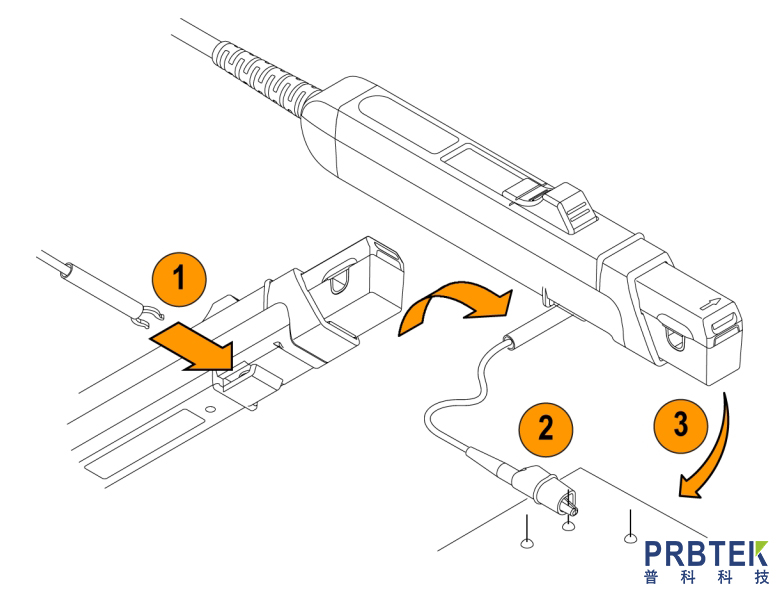

　　6英寸的接地引线将电缆探针端的探针变压器周围的屏蔽层接地。这使得您可以将接地连接更靠近要测量的电路，从而提高高频响应。接地引线夹在探针底部的接地连接器上。

　　当进行高频测量时，请将探头接地线连接到探头的接地连接器，并将鳄鱼夹直接连接到射频接地线，以提高高频(2MHz以上)的EMI抑制能力。这将有助于绕过电容耦合的RF电流，这些电流可能会流入探头电缆。在某些情况下，移动接地线或将探头重新定位到远离测试电路中噪声源的位置可能有所帮助。

　　1.将地线夹紧到探头底部的地柱上。

　　2.将夹子的鳄鱼状端部连接到电路接地。

　　3.将探头夹在电路导体周围。

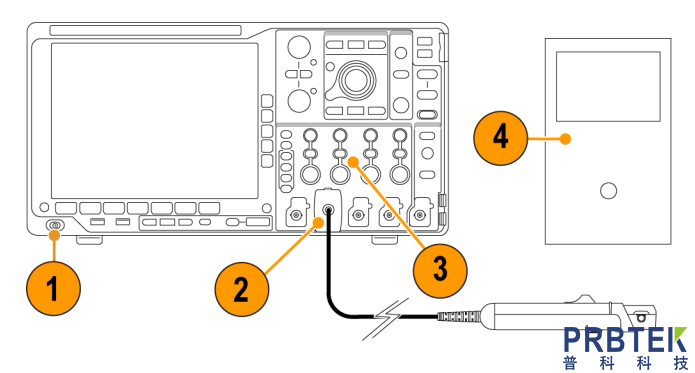

　　设备设置

　　使用下列程序来设置和加热设备以测试探头。

　　1.打开示波器。

　　2.将探头连接到示波器的任意通道。

　　3.将示波器耦合器设置为交流

　　4.为其余测试设备供电。

　　5.给设备留出20分钟的热身时间。

　　6.复印测试记录，用它来记录测试结果
