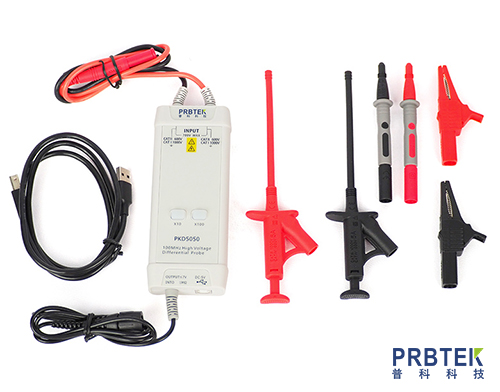

电压差分探头的原理与应用

　　电压差分探头是电子测量领域中的一种重要工具，它能够精确测量两个不同点之间的电压差。与普通的单端探头不同，差分探头在设计上更加复杂，但其优势在于能够有效地消除共模干扰，提供更加准确的测量结果。本文将详细介绍电压差分探头的原理、结构、应用及其在实际操作中的注意事项。

　　原理：

　　电压差分探头的工作原理基于差分放大器的概念。差分放大器能够放大两个输入信号之间的电压差，同时抑制两个输入信号的共模电压。具体来说，差分探头包含两个输入端，分别连接到被测电路的两个不同点。探头的内部电路会将这两个输入端的电压差放大，并输出一个与电压差成正比的信号。由于差分探头的设计能够有效抑制共模电压，因此即使在存在强共模干扰的环境中，也能提供准确的测量结果。

　　结构：

　　电压差分探头的结构通常包括以下几个主要部分：

　　1. 输入端：两个输入端分别连接到被测电路的两个不同点，用于获取电压信号。

　　2. 差分放大器：内部的核心部件，负责放大两个输入端的电压差，并抑制共模电压。

　　3. 屏蔽层：用于减少外部电磁干扰，保护内部电路。

　　4. 接地端：确保探头与地之间的连接，提供一个稳定的参考电位。

　　5. 输出端：将放大后的电压差信号输出到示波器或其他测量设备。

　　应用：

　　电压差分探头在多个领域中有着广泛的应用，主要包括以下几个方面：

　　1. 高速数字电路测量：在高速数字电路中，信号的上升和下降时间非常快，容易受到共模干扰的影响。差分探头能够有效抑制这些干扰，提供清晰的波形显示。

　　2. 电源测量：在电源电路中，电压波动和噪声是常见的问题。差分探头可以帮助工程师准确测量电源的输出电压，确保电路的稳定运行。

　　3. 通信系统测量：在通信系统中，信号传输过程中可能会受到多种干扰。差分探头能够提供准确的信号测量，帮助工程师优化系统性能。

　　4. 医疗设备测量：在医疗设备中，信号的准确性至关重要。差分探头能够提供高精度的测量结果，确保设备的可靠性和安全性。

　　实际操作中的注意事项

　　在使用电压差分探头时，需要注意以下几点：

　　1. 正确连接：确保探头的两个输入端分别连接到被测电路的两个不同点，并且接地端正确连接到地。错误的连接可能导致测量结果不准确或设备损坏。

　　2. 选择合适的探头：根据被测信号的频率和电压范围选择合适的差分探头。不同型号的探头适用于不同的测量场景，选择不当可能会影响测量精度。

　　3. 校准：定期对差分探头进行校准，确保其性能符合要求。校准可以通过专业的校准设备进行，也可以参考探头的使用手册进行自校准。

　　4. 避免过载：在使用过程中，避免将探头连接到超过其额定电压的电路中，以防止探头损坏。

　　5. 注意环境因素：在使用差分探头时，注意周围环境的电磁干扰，尽量在屏蔽良好的环境中进行测量。

　　结论：

　　电压差分探头是电子测量中的一种重要工具，它通过差分放大器的设计，能够有效抑制共模干扰，提供高精度的测量结果。在高速数字电路、电源测量、通信系统和医疗设备等多个领域中，差分探头都有着广泛的应用。在使用过程中，注意正确连接、选择合适的探头、定期校准、避免过载和注意环境因素，可以确保测量结果的准确性和设备的长期稳定运行。
