是德科技KEYSIGHT交直流探头N2782B的使用与消磁步骤

　　N2782B电流探头是一种精确可靠的交流和直流电流测量解决方案。 使用包括霍尔效应传感器和交流电流互感器的混合技术，探头可精确测量长达30臂的直流或交流电流。

　　电流探头具有平坦的频率响应，噪音低，和低插入损耗，使其成为电机驱动的稳态或瞬态电流测量的理想选择，开关电源，逆变器，管制员，磁盘驱动器，LCD显示屏，电子镇流器，和驱动电感负载的电流放大器。

　　进行测量

　　警告使用探头前，检查系统是否安全，以及“安全探测”中所述的准备工作是否已经完成。

　　警告:

　　打开电源之前，请确保所用电源的电压与N2779A后面板上指示的电源电压相匹配。

　　1,在N2779A电源上，关闭电源开关并连接电源线。

　　2,将探头的电源插头连接到N2779A的电源插座上。

　　3,打开N2779A电源开关，检查前面板电源指示灯是否亮起。

　　退磁和调零

　　注意:

　　电流探头的输出在内部终止。对测量仪器使用高阻抗输入。当示波器的输入阻抗设置为50.时，不可能进行精确的测量在进行测量之前，请务必将输入阻抗设置为1M。如果示波器输入阻抗不能设置为1M，则可以购买是德科技E2697A阻抗适配器。

　　4,示波器输入接地时，将轨迹调整到零位。

　　5,将示波器的输入耦合设置为DC。

　　6,将探头的输出连接器连接到示波器的输入连接器。转动套环，直到它发出咔嗒声，并检查它是否锁紧。

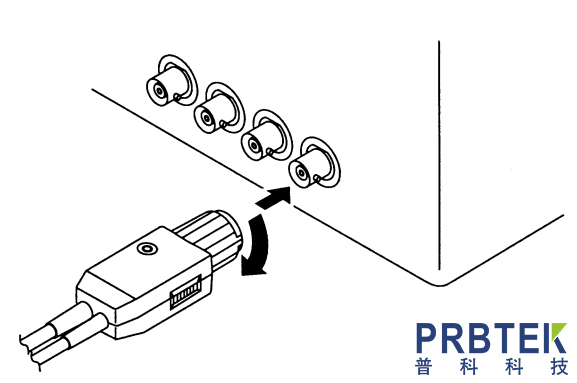

　　图1.将探头连接到示波器

　　警告:

　　断开输出连接器时，请务必松开锁，然后拔出连接器。在没有松开锁的情况下强行拉动连接器或拉动电缆会导致终结器损坏。

　　警告:

　　当被测导体被夹紧时，不要退磁。这可能会损坏被测电路的元件。此外，出于同样的原因，在向电流探头供电时，检查被测导体是否被夹住。打开电源时会产生退磁波形。

　　7确保探头传感器没有火在任何导体周围。

　　8将探头的开启杆滑入锁定位置，如图2所示。确认传感器头已正确关闭。

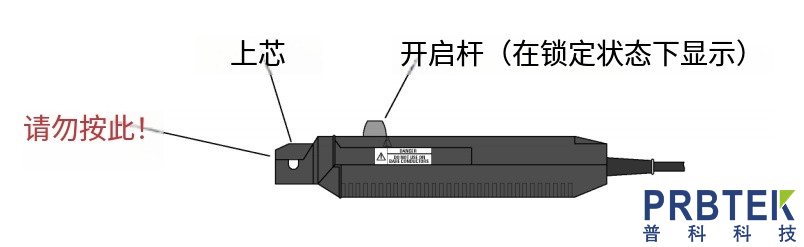

　　图2.开启杆的使用

　　9按下探头的消磁开关(DEMAG)。

　　10转动探头的调零旋钮，将轨迹调整到零位。

　　注意:

　　N2782/3B探头有一个粗调微调器。如果在N2782/3B探头上不可能进行调零，转动粗调微调器，使轨迹处于调零刻度盘的调节范围内。为避免损坏修剪器，调节时不要用力过猛。使用由非导电材料如陶瓷制成的螺丝刀，优选具有0.4mm厚的平头尖端，1.8毫米宽，10毫米或更长。
