知用CYBERTEK交流电流探头CP1000A的各部件说明及使用步骤

　　概述：

　　CP1000A 电流探头用于交流电流测量，被测电流达到 1000A 有效值，2000A 的峰值电流，带宽到 100kHz。钳口直径约 54mm;标准的 BNC 输出接口，可接任何厂家示波器;3 个量程可切换，方便小电流测量;增加可选配件 BNC 转香蕉插座，可实现和数字万用表的连接。广泛应用于电机驱动，逆变器，开关电源，航空电子等测量中。

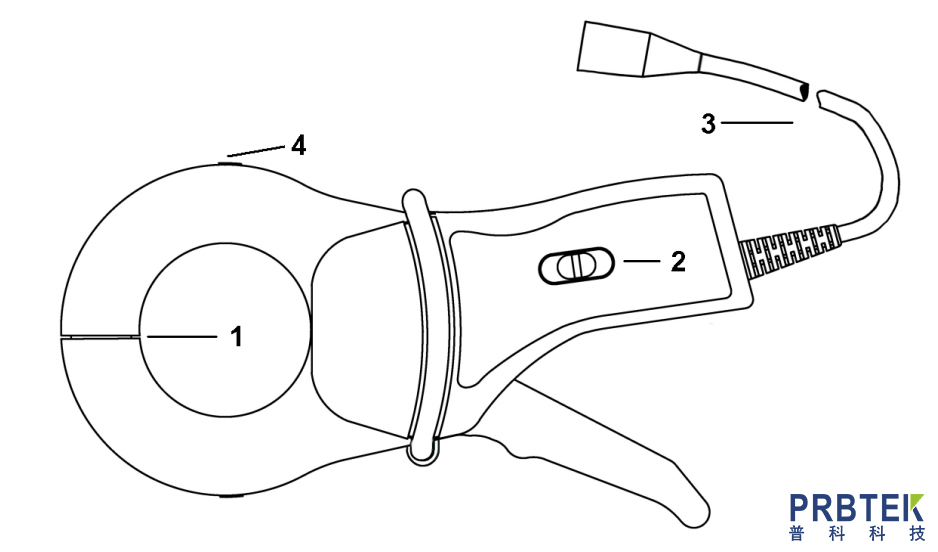

　　主体说明：

　　1. 钳口：夹住被测导线，直径 54mm

　　2. 量程选择：提供 10A(100mV/A),100A(10mV/A),1000A(1mV/A) 3 个量程

　　3. 输出线：约 2 米，标准的 BNC 输出接口

　　4. 电流指示方向：电流方向，按照电流方向流过电流，输出为正，否则为负

　　操作步骤：

　　连接探头到示波器或者其它测量设备，并正确设置相关参数;

　　探头接入到被测电路，确保电路在关机情况下操作;

　　被测电路开机工作，进行正确测量;

　　测量完毕后，先关闭被测电路，再取下探头，并保管好。
