知用CYBERTEK高频交直流电流探头HCP8030C的测量方法

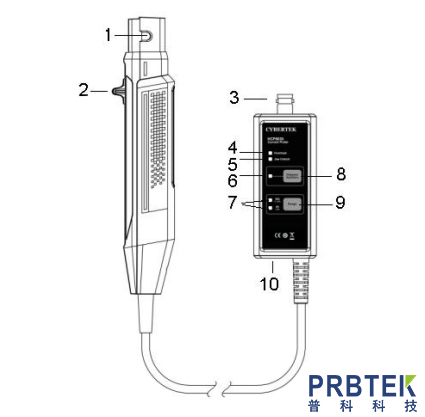

　　HCP8030(C/D/H)体积轻巧，可在拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流，能夹住的导线直径达5mm;可以测量30A的连续电流和50A的峰值电流，HCP8030提供50MHz的带宽,HCP8030C提供70MHz的带宽,HCP8030D提供100MHz带宽;HCP8030H提供120MHz带宽;探头具有30A (10X)和5A (1X)两个量程可选择，5A (1X)量程特别适用于小电流测量，分辨率高达1mA。

　　操作方法

　　测量前准备：

　　准备好高频电流探头 HCP8000 系列产品、适配器(本公司配套适配器)、示波器。

　　HCP8000 探头接上电源，绿色电源指示灯亮。

　　设置示波器：测量模式接地，示波器调零;示波器测量模式更改为DC 模式。

　　根据被测电流大小，选择合适的量程，探头默认量程为大电流量程。

　　消磁、调零：

　　连接好 HCP8000 和示波器(确认示波器的输入阻抗设置为 1MΩ)。

　　锁好探头,“UNLOCK”标志消失代表探头锁好。

　　按一下消磁自动调零按键进行消磁调零，几秒后，会有成功提示音“嘀嘀”两声提示。

　　如果需要手动调整零位偏移，正常上电后，切换到测量的档位，同时按下“Degauss Auto Zero”和“Range”按键，蜂鸣器长鸣一声，“Degauss Auto Zero”灯亮起，表示进入手动调整偏移模式。按“Degauss Auto Zero”零位正向偏移，按“Range”零位反向偏移，调到想要的偏移值后即可进行测试。测试结束后，再同时按下两个按键，蜂鸣器短促响三声，“Degauss Auto Zero”灯灭，退出调整零位偏移模式。

　　测量方法：

　　确认以上步骤无误。

　　拉开传感器的开关控制杆，打开传感器头，使得传感器前端标识的电流方向标记和被测电流流动方向一致，而且把被测导体夹在传感器头中部。

　　把传感器的开关控制杆推至“Unlock”标志消失为止，锁住探头，确认整体部分确实关闭了。观察测试波形，例如 HCP8030 的电流传输比选择的是 0.1V/A(30A 量程)，通过该公式，可以把波形观测器的电压灵敏度换算成电流灵敏度。例如，波形观测器的电压灵敏度是10mV/div 时，那么电流灵敏度是 100mA/div。
