KEYSIGHT是德科技N2780B交直流电流探头的特征及其使用方法

　　特点：

　　N2780B 电流探头为测量交流/直流电流提供了一个准确、可靠的解决方案。 这款探头采用包含霍尔效应传感器和交流电流互感器在内的混合技术，可对最高 500 Arms 的连续直流或交流电流执行准确测量。

　　这款电流探头还具有平坦的频率响应、低噪声和低插入损耗等特性，因此非常适合用于测量电动机、开关电源、逆变器、控制器、磁盘驱动器、LCD 显示器、电子镇流器和驱动电感负载的电流放大器等器件的稳态或瞬态电流。

　　可搭配具有高阻抗 BNC 输入的是德科技示波器一起使用：1000、2000 X、3000 X、4000 X、5000、6000、7000、8000 和 9000 系列(90000A 系列需要使用 E2697A，90000 X 系列需要使用 N5449A)

　　实现直流至 2 MHz 平坦带宽，最大电流为 500 Arms

　　具有出色的准确度(1%)和高信噪比

　　过载保护功能可防止探头因输入电流过大而损坏

　　直接与示波器的高阻抗 BNC 输入端连接

　　使用“退磁”按钮可去除磁芯中积聚的剩余磁性

　　使用外部电源 N2779A 可在一个电源上连接最多三个 N278xB

　　测量方法：

　　警告：使用探头前。请检查系统是否安全，是否已进行第13页“安全探测”中所述的准备工作。

　　警告：在打开电源之前，请确保所使用的电源电压与N2779A后板上指示的电源电压相匹配。

　　1，在N2779A电源上，关闭电源开关并连接电源线。

　　2，将探头的电源插头连接到N2779A的电源插座上。

　　3，开N2779A电源开关，检查前板电源指示灯是否亮。

　　消磁与零点调整

　　注意：电流探头的输出在内部被终止。使用高阻抗输入到测量仪器当示波器的输入阻抗被设置为500.在进行测量之前，请务必将输入阻抗设置为1M。如果示波器的输入阻抗不能设置为1M2，则可以购买Keysight E2697A阻抗适配器。

　　4，将示波器输入地面，将示波线调整到零点位置。

　　5，将示波器的输入耦合设置为直流。

　　6，将探针的输出连接器连接到示波器的输入连接器上。转动环圈直到它咔嗒一声，并检查锁定是否牢固。

　　注意：被测导体被夹紧时，不要消磁。这可能会损坏被测电路的元件。同样，为了同样的原因，在向电流探头供电时，也要检查被测导体是否被夹紧。在接通电源时会产生消磁波形。

　　7，确保探头传感器没有被夹在任何导体周围。

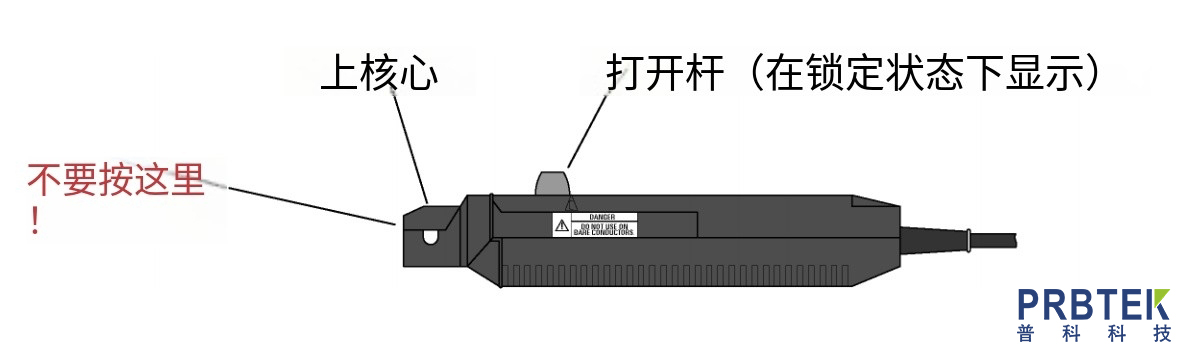

　　8，如下图所示，将探头的打开杆滑动到锁定位置。确认传感器头部合适地关闭。

　　图，开启杠杆的使用

　　9，按下探头的减磁开关(DEMAG)。

　　10，转动探针的零点调整拨盘，将痕迹调整到零点位置。

　　注意：N2782/3B探头有一个粗调电位器。如果N2782/3B探头无法进行零点调整，请将粗调电位器调至零点调整旋钮可调范围内。请参阅第8页的图2，了解粗调电位器的位置。为了避免损坏电位器，请勿在调整时用力过猛。请使用由陶瓷等非导电材料制成的螺丝刀，最好带有扁平头，厚度为0.4毫米，宽度为1.8 毫米，长度为10毫米或更长。
