为什么TPP1000(泰克无源探头1GHz)与我的示波器不兼容？

　　问题：

　　为什么 TPP1000(泰克无源探头 1GHz)与我的示波器不兼容?

　　答案：

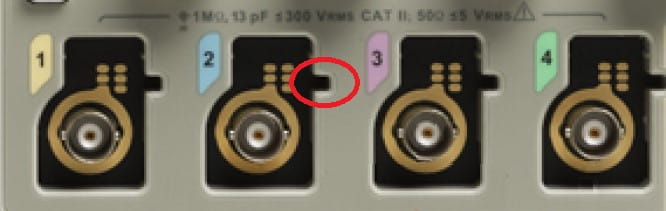

　　简短的回答是，如果您的示波器没有允许探头连接的凹槽键，那么 TPP 探头需要的终端电阻与您的示波器可以提供的终端电阻不同。

　　详细回答是，传统上，无源探头(行业标准)要求示波器具有 1 兆欧姆终端电阻。如果您不熟悉终端电阻是什么;示波器的终端电阻是示波器内部的电阻，ADC(模数转换器)在此对模拟信号进行采样。

　　具有 10MΩ 输入阻抗和 10X 衰减规格的无源探头意味着被探测的设备将看到 10 兆欧姆的负载，并且到达示波器的信号将衰减(幅度缩小) 10 倍。

　　示波器的 ADC 测量连接到示波器接地的 1 兆欧电阻上的信号。探头的头部有 9 兆欧电阻。这形成了一个分压器网络，其中 1 兆欧终端电阻处的电压是探头头部测量电压的 1/10。

　　TPP1000 探头尖端的电阻为 9.75 兆欧。如果总阻抗为 10 兆欧，则意味着示波器必须具有 250k 欧姆的阻抗。示波器中 10 兆欧姆分压器与 250k 欧姆电阻将产生 40 倍衰减，而不是数据表定义的 10 倍。

　　泰克现代示波器使用更复杂的系统。当今示波器前端的输入 ASIC 有一个跨阻放大器 (TIA)，其设计围绕 1 兆欧姆的预期输入阻抗。如果探头和示波器的总电阻为 10 兆欧姆，则流向 ASIC 的电流将比 1 兆欧姆的预期阻抗降低 10 倍;因此衰减为 10:1。同样，探头尖端净输入电阻为 2MΩ 的 TPP0502 是“2X”衰减探头。
