是德科技/KEYSIGHT交直流电流探头N2781B的特点及其使用方法

　　N2781B 电流探头为测量交流/直流电流提供了一个准确、可靠的解决方案。 这款探头采用包含霍尔效应传感器和交流电流互感器在内的混合技术，可对最高 150 Arms 的连续直流或交流电流执行准确测量。

　　这款电流探头还具有平坦的频率响应、低噪声和低插入损耗等特性，因此非常适合用于测量电动机、开关电源、逆变器、控制器、磁盘驱动器、LCD 显示器、电子镇流器和驱动电感负载的电流放大器等器件的稳态或瞬态电流。

　　可搭配具有高阻抗 BNC 输入的是德科技示波器一起使用：1000、2000 X、3000 X、4000 X、5000、6000、7000、8000 和 9000 系列(90000A 系列需要使用 E2697A，90000 X 系列需要使用 N5449A)

　　实现直流至 10 MHz 平坦带宽，最大电流为 150 Arms

　　具有出色的准确度(1%)和高信噪比

　　过载保护功能可防止探头因输入电流过大而损坏

　　直接与示波器的高阻抗 BNC 输入端连接

　　使用“退磁”按钮可去除磁芯中积聚的剩余磁性

　　使用外部电源 N2779A 可在一个电源上连接最多三个 N278xB

　　使用方法：

　　警告：使用探头前，请检查系统是否安全。

　　警告：在打开电源之前，请确保所使用的电源电压与N2779A后板上显示的电源电压相符。

　　1，在N2779A电源上，关闭电源开关并连接电源线

　　2，将探头的电源插头连接到N2779A的电源插座上

　　3，打开N2779A电源开关，并检查前面板电源指示灯亮

　　消磁和调零

　　注意：电流探头的输出在内部终止。使用高阻抗输入到测量仪器。当示波器的输入阻抗设置为500.在进行测量之前，请务必将输入阻抗设置为1Mo。如果示波器输入阻抗不能设置为1MQ，则可以购买Keysight E2697A阻抗适配器。

　　4，将示波器输入接地，将迹线调整到零位

　　5，将示波器的输入耦合设置为直流

　　6，将探头的输出连接器连接到示波器的输入连接器上。转动项圈，直到它咔嗒一声，并检查是否锁紧。

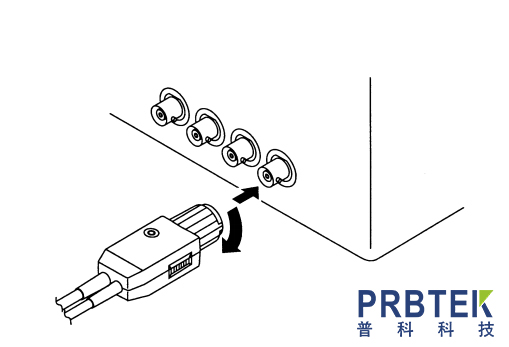

　　图1.将探头连接到示波器

　　警告：断开输出连接器时，请务必松开锁，然后拔出连接器。在不松开锁的情况下强行拉动连接器或拉动电缆将导致终止器损坏。

　　注意:当被测导体被夹住时，不要消磁。这可能会损坏被测电路的元件。此外，在为电流探头供电时，应检查被测导体是否因同样的原因被夹住。在接通电源时产生消磁波形。

　　7，确保探头传感器没有夹在任何导体周围。

　　8，如图2所示，将探头的开启杆滑入锁定位置。确认传感器头正确关闭。

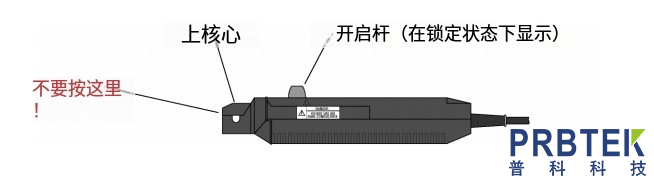

　　图2开启杆的使用

　　9，按下探头的消磁开关(DEMAG)。

　　10，转动测头的调零拨盘，将迹线调整到调零位置。

　　注:N2782/3B探头有一个粗调微调器。如果N2782/3B探头上无法进行零位调整，请转动粗调校准器，使痕迹位于零位调整拨盘的调整范围之内。粗调微调器的位置见第8页的图2。为了避免损坏修剪器，调整时不要用力过猛。使用由陶瓷等非导电材料制成的螺丝刀，最好具有平头尖端，厚0.4毫米，宽1.8毫米，长10毫米或更长。

　　测量方法

　　11，按下开启杆以开启传感器头。

　　12，对准传感器，使探头的电流方向指示与流过待测导体的电流方向相对应。另外，对齐夹具，使导体位于传感器孔的中心。

　　13，按下传感器头上的开启杆，直到解锁指示消失。检查开启杆是否牢固锁定，传感器头是否牢固关闭。

　　14，如果您使用的是N2780/1B电流探头，请将示波器设置为以下设置:

　　输入阻抗:1Ω

　　衰减比:100:1

　　单位: Amperes

　　15，如果您使用的是N2782/3B电流探头，请将示波器设置为以下设置:

　　输入阻抗:1Ω

　　衰减比:10:1

　　单位: Amperes
