是德科技KEYSIGHT示波器电流探头N7026A的使用操作步骤

　　该是德N7026A电流探头是一个宽带，直流150MHz，钳式有源电流探头。它非常适合于获取高瞬态时间信号，例如电机控制器、开关电源和驱动感应负载的电流放大器中的信号。

　　这种高带宽、高灵敏度(1V/A)和低噪声探头使您即使在测量非常低电流的波形时也能达到高精度。

　　操作模式

　　探头可根据示波器自动配置和切换的衰减设置，在以下两种模式下工作。

　　--高灵敏度模式探头的衰减为1V/A用10倍增益放大器，实现更高灵敏度的电流测量。如果信道的安培/分频尺度等于或小于200mA/div，示波器会自动将探头的衰减转换为高灵敏度。

　　-低灵敏度模式-探头的衰减为0.2V/A，无需对信号进行任何修改。如果信道的安培/分频尺度大于200mA/div，示波器会自动将探头的衰减转换为低灵敏度。

　　使用外部直流电源

　　将外接电源插入探头时，自动断开从示波器接收的电源，使用外接电源。如果交流适配器输出电压不正确，探头会自动切换到示波器电源。

       使用方法：

　　1打开示波器电源。

　　2将探头连接到示波器的一个通道上。

　　图：将探头连接到示波器

　　当探头连接到示波器通道时，AutoProbe接口将探头识别为N7026A，并自动在探头连接的通道上配置多个设置。

　　例如，当探头插入Auto Probe接口时，示波器将自动选择1MΩ输入阻抗。(输入阻抗为50Ω，不可能进行精确测量。

　　此外，当探头插入AutoProbe接口时，探头输出灵敏度0.2V/A或1V/A将被自动选择。

　　图：连接时Infiniium示波器上自动识别的N7026A探头

　　注意：启动电源后，由于自热效应，该探头可能立即出现明显的偏移漂移。为了抵消这一点，在进行测量之前，让探头预热约30分钟。

　　3 果要测量更大的电流，请将探头连接到外部电源。将探头随附的外部电源适配器插入探头输出连接器上的外部电源插座中。

　　4 执行“执行退磁和零偏移”中所述的步骤。在进行测量之前，请务必进行退磁。

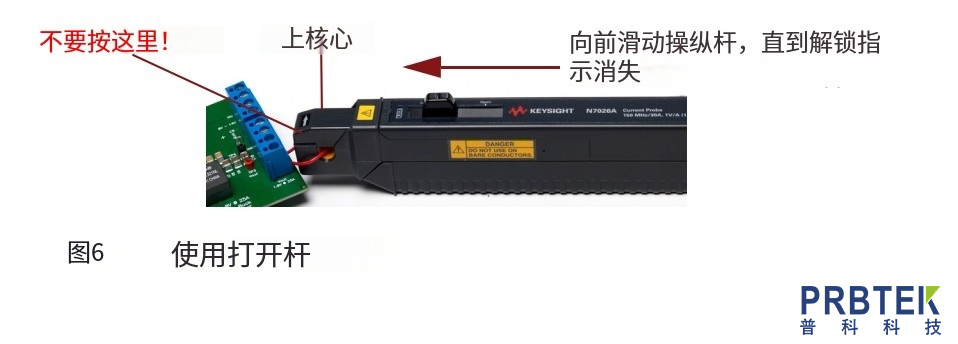

　　5 拉动探头的打开杆以打开传感器头。解锁指示显示在传感器头上。继续向后滑动杠杆进入打开位置。

　　6 当探头的传感器头绕着待测绝缘导体时，将探头的开口杆朝向传感器头前方滑动到锁定位置。同时，确保“UNLOCK”指示消失，这表示传感器头已正确关闭。如果传感器头没有正确关闭，将不可能进行精确测量。

　　警告

　　打开/关闭探头传感器头时，始终使用打开杆。如果传感器头被锁定时，上芯被迫打开，则开关机构可能会损坏。

　　注意：在某些情况下，如果探头在示波器开着时连接到AutoProbe接口，则可能会发生振荡。这并不意味着故障。通过打开和关闭传感器头，可以停止振荡并恢复正常运行。
