知用CYBERTEK电流互感器CTA60的使用说明分享

　　知用电流互感器CTA60是一款能够同时测量直流和交流的超高精度互感器。测量电流范围±60A，精度高达0.03%;带宽高达到 800kHz。利用磁通门技术实现高精度测量，优越的线性特性，极低的直流偏移，低温漂特性，低插入损耗，强抗干扰性能，低噪声等特点，非常适合高精度高稳定性的电流测量，广泛应用于工业，医疗，实验室等场合。

　　使用说明

　　过载保护说明

　　当初级电流(IP)超过过流触发点时，核心磁通门传感器会完全饱和，互感器会从正常工作模式切换到过载模式。

　　过流触发点至少保证设置大于 1.1 倍 IPN DC 。实际过流点和负载电阻和工作温度都有关系。

　　过载发生后，互感器进入休眠模式。当初级电流降到正常被测电流范围内(-IPN DC～IPNDC)，互感器自动恢复到正常工作状态(大概需要几秒钟时间)。

　　在过载模式中，会有如下特点：

　　次级电流输出低频的三角波，CTA60 输出范围为-100mA 到 100mA

　　输出接口 3 脚和 8 脚断开连接

　　工作状态指示灯熄灭

　　注意:为了能够确保从饱和状态恢复到正常工作状态，负载电阻最大值务必不能超过如下值：CTA60:60Ω;

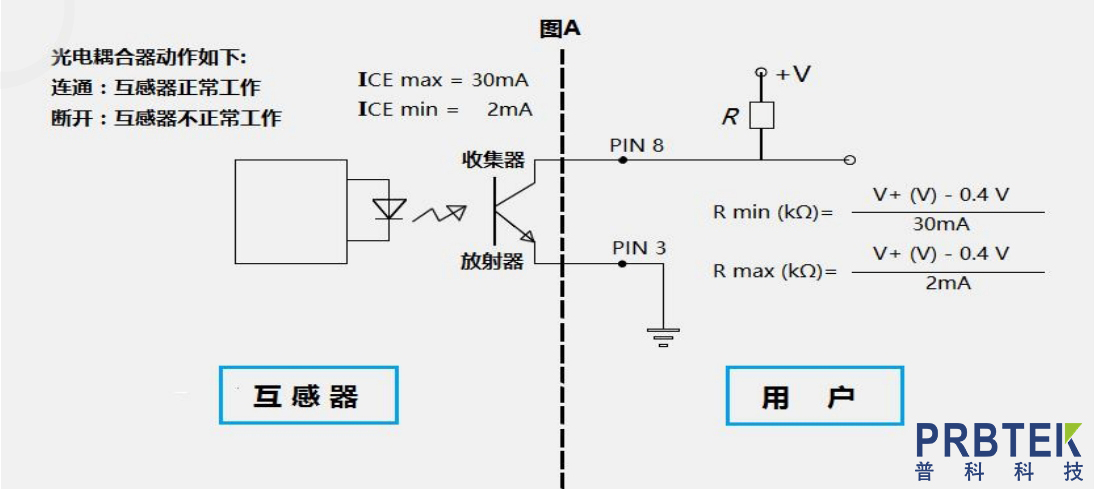

　　Status/Interlock 端口连接说明：

　　操作方法

　　连接互感器和供电电源

　　连接互感器和测量仪器设备(功率分析仪等)

　　打开互感器电源进行供电

　　连接被测导线，进行测量

　　注意:使用时，为了保证正确测量，先打开互感器电源，后接入被测电流进行测量。
