RIGOL普源精电示波器电流探头RP1002C的使用操作步骤

　　普源RP1002C电流探头可与通用示波器配合使用测量AC和DC电流，其显示峰值可达到100A(70A RMS)。RP1002C也可以将BNC转双香蕉插头转接器与万用表连接测量AC和DC电流。

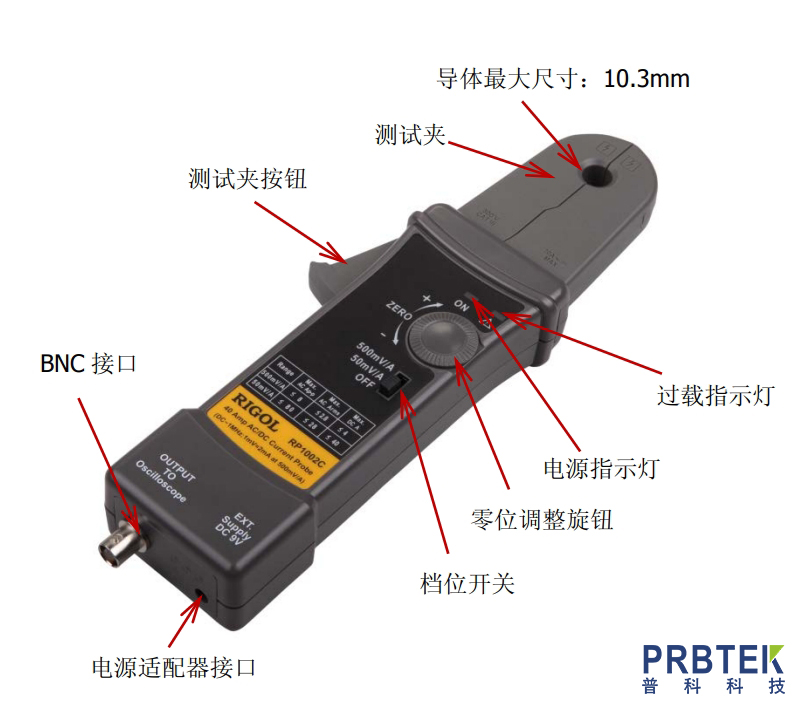

　　图1.RP1002C 电流探头

　　电流探头与示波器的连接

　　1 将示波器的耦合方式设置为直流，通过双端 BNC 同轴线缆将 RP1002C 电流探头的 BNC 接口与示波器的输入端相连。

　　2 将档位开关滑动至 50mV/A 或 500mV/A，启动 RP1002C 电流探头，此时，电池指示灯点亮为绿色。

　　3 利用零位调整旋钮将电流探头输出调至合适的直流偏移。

　　注意：测量直流信号时，只有将电流探头的位置固定才可以测得准确的直流值，否则探头位置的改变会引起直流漂移;测量交流信号时，可以移动电流探头。

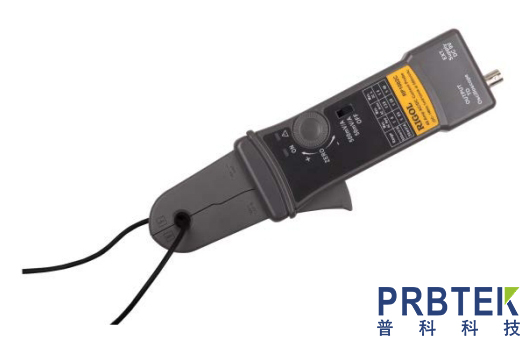

　　4 连接电流探头至电路前，应打开测试夹并夹住导体，如下图所示。

　　图2.测试夹与导体的连接

　　5 适当的调节电流探头和示波器以获得稳定的波形。此时，您可以同时查看到电流的 AC 和 DC 分量。当示波器的耦合方式设置为交流时，您只可以查看电流的 AC 分量。AC 分量的计算方法：示波器测得的电压幅度与当前选择的电流探头档位(50mV/A 或 500mV/A)的比值。

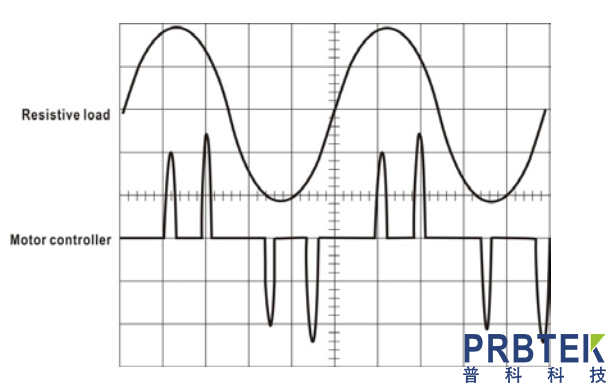

　　注意：连接不同的测量仪器所显示出来的电流会有所不同。虽然 RMS 电流只能适用于低频电流，但是其瞬时峰值可能会很高。下图为用电阻负载所绘制的电流波形与用电机控制器所绘制的区别。

　　图3.典型的电流波形比较

　　电流探头与数字万用表的连接

　　请使用附件提供的 BNC 转双香蕉插头转接器将 RP1002C 电流探头 BNC 接口与数字万用表电流测量输入端连接。

　　测量 AC 电流时，请选择数字万用表的 ACV 功能;测量 DC 电流时，请选择数字万用表的 DCV 功能，并将探头输出调至合适的直流偏移。连接被测电流时，请注意测试夹上的电流箭头以得到正确的读数。

　　注意：若要增加 RP1002C 电流探头的测量灵敏度，只需增加测量的线缆与测试夹缠绕的圈数，电流探头的灵敏度为当前的档位与缠绕圈数的乘积，例如：50mV/A X 4 圈 = 200mV/A。
