如何正确连接和使用泰克电流探棒

　　在电子工程领域，准确测量电流是诊断电路问题和验证设计性能的关键步骤。泰克(Tektronix)电流探棒是一种精密工具，它允许工程师在不中断电路的情况下测量电流。本文将指导您如何正确连接和使用泰克电流探棒。

　　准备工作

　　在开始之前，请确保您已经了解以下几点：

　　1. 探棒型号：确认您手中的电流探棒型号，以便了解其适用的电流范围和特性。

　　2. 安全措施：在操作任何电气设备之前，务必关闭电源，确保安全。

　　3. 示波器设置：熟悉您的示波器，并确保它已准备好接收电流探棒的信号。

　　连接步骤

　　1. 断电操作：在连接电流探棒之前，确保电路处于断电状态，以防止触电或设备损坏。

　　2. 夹持导线：打开电流探棒的夹头，将其环绕在被测导线上。导线应位于夹头的中心位置，以确保测量的准确性。

　　3. 固定夹头：关闭夹头，确保它紧密且稳固地夹在导线上。

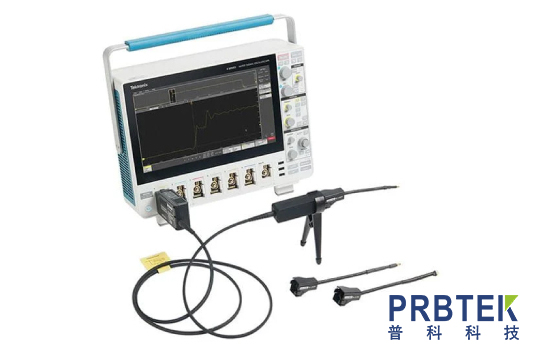

　　4. 连接示波器：将电流探棒的BNC接口连接到示波器的输入通道。如果探棒使用其他类型的接口，如4mm安全香蕉插头，请使用相应的适配器。

　　5. 调整示波器设置：根据电流探棒的说明书，在示波器上设置适当的垂直灵敏度(V/div)和探棒衰减比(例如，10X或100X)。

　　6. 通电测量：在确保安全的情况下，打开电源，让电路通电。

　　7. 观察波形：在示波器上观察电流波形。根据需要调整示波器的水平和垂直位置，以及时间基准(秒/格)，以获得清晰的波形显示。

　　8. 读取电流值：记录示波器上的电流读数。请注意，示波器上的读数可能需要根据探棒的衰减比进行调整。

　　注意事项

　　始终遵循电流探棒和示波器的用户手册中的安全指南和操作说明。

　　如果您对如何正确连接和使用电流探棒有任何疑问，请咨询专业人士的帮助。

　　定期校准电流探棒，以确保测量结果的准确性。

　　通过遵循以上步骤，您可以有效地使用泰克电流探棒进行电流测量，从而在电子工程项目中获得准确的数据和洞察。记住，正确的操作不仅能够保护您的安全，还能确保设备的长期可靠性和性能。
