N2820A微安级是德电流探头的产品特点及其应用

　　主要特点和规格：

　　测量低至100 nA的电流

　　测量高达120 A的电流

　　测量交流和直流

　　带宽

　　3MHz-放大输出通道

　　500 kHz-放大通道

　　2通道垂直变焦模式可实现精确的峰值和空闲电流测量

　　新示波器测量随时间变化的电流消耗(充电)

　　AutoProbe接口驱动示波器的1个MQ输入

　　宽动态范围->20.000:1或86dB

　　探头附件包括探头附件或可供选择的附件:可插入Rsense头(20mQ、100mΩ和用户定义)、MBB插座、接头和连接线

　　使用用户白定义的N2825A头

　　业界最高灵敏度、最高动态范围的交流/直流电流探头

　　随着现代电池供电设备和集成电路变得更加“绿色”和节能，越来越需要制造低水平、宽动态范围电流测量，以确保这些设备的电流消耗是在可接受的范围内。

　　新型N2820A系列高灵敏度电流探头可满足具有宽动态范围的高灵敏度电流测量需求。这些探头还具有与被测器件的小型物理连接的优势，因为当今的应用环境需要非常小的外形尺寸。N2820A系列探头具有更高的灵敏度，比现有的钳式电流探头高出200倍，具有亚毫安级的低灵敏度。

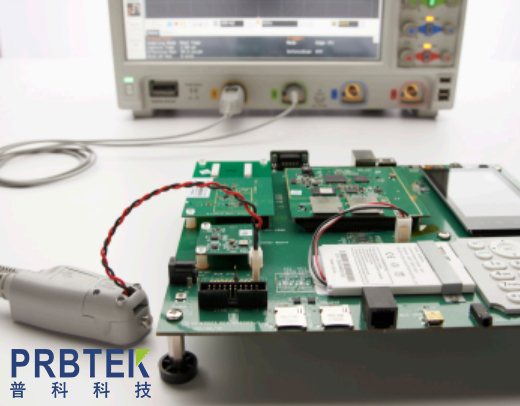

　　图一是德科技的超灵敏N2820A/N2821A电流探头在测量电池供电设备中常见的小电流水平方面表现出色。

　　看细枝末节而不忘大局

　　这N2820A电流探头带有两个并行放大器具有不同的增益设置。低增益侧允许您查看整个波形(或"缩小"视图)，而高增益放大器提供"放大"视图。

　　精密感测电阻位于插入探头主体的可互换Rsense头中。探头体可位于与差分放大器相同的位置。在"用户定义"的传感头上，没有电阻，这允许探头与目标上的用户传感电阻一起使用。用户将需要输入感测电阻值到范围内。

　　随附的断前制作(MBB)连接器允许您快速探测被测器件上的多个位置，而无需焊接或拆卸引线。MBB头可以安装在用户的目标板上。它适用于标准的0.1"间距0.025"方针。用户应该根据自己的PCB布局规划。MBB可与所有感测电阻探头一起使用，包括用户自定义探头。MBB是轻松连接和断开目标板上多个位置的绝佳方式，无需中断被测电路。

　　图2所示,使用MBB连接器进行探测。
