知用CYBERTEK柔性电流探头CP9300A的测量注意事项

发布:西安普科科技
浏览次数:

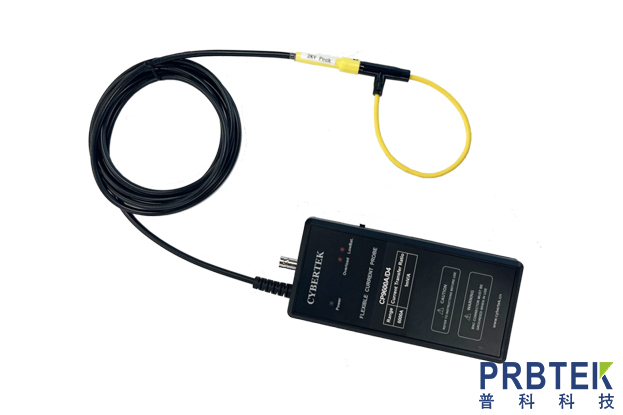

  普通的电流探头,只能测低频小电流或者瞬间大电流,对于高频持续大电流,需要用到柔性电流探头即罗氏线圈。特别是高压环境,柔性电流探头可以定制隔离绝缘层,即使2kV-5kV的高压环境,也可以正常测试。CP9000A系列柔性电流探头是仅测试AC电流信号的探头,具有高带宽,高精度(典型值2%)等特点。可以实现宽广的电流测量范围,频率可从1Hz到15MHz,电流范围从数安培级别到数百千安培级别,大大解决了电流测试的难题。其主要特点包括:线圈轻巧柔软且可以自由插拔,可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接;插入损耗几乎为零,仅为几个皮亨,对被测对象近乎为零的干扰;标准的BNC输出接口,很方便实现与示波器,数据采集器,数字电压表等连接,观测电流波形;4节5号电池供电或者外部USB DC5V电源供电,使用更加灵活方便;声光过流报警功能,更具人性化设计;探头环和连接线长度可以根据客户要求定制,满足特殊场合测试要求。




  CP9000A系列探头环外径典型值3.5mm和4.5mm,耐压值分别高达2kVpk和5kVpk,感应环在狭小空间可以自由穿梭,适合大电流测量场合。

  知用柔性电流探头CP9300A应用领域:

  1、电网巡检;

  2、脉冲/浪涌大电流测试;

  3、高压大电流环境测试;

  4、监测系统电流变化。

  测量时注意事项

  1) 为保证测量精度,测量时被测导线应穿过探头环中心位置。

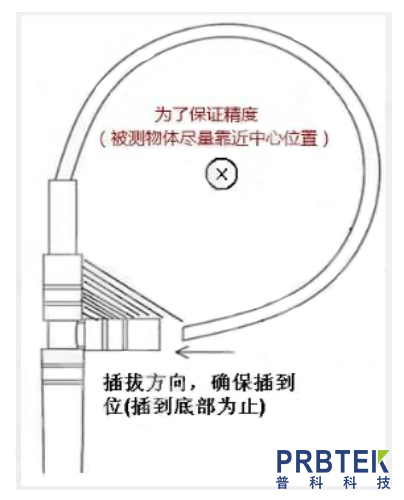

  2) 感应环交界处误差最大,如下图阴影区域,测量误差最大,被测导线应尽量避免该区域。

  3) 测量时确保探头环插到位(插到底部为止),否则影响测量精度。

  4) 测量被测信号时,若附近有强烈磁场干扰源(如多圈线圈组成的磁场辐射源),应尽可能远离,否则会引起测量误差。

  5) 测量被测信号时,探头应尽量远离高速变化的高压信号干扰源(如100V/us 以上信号)或者频率达到 MHz 级别以上的干扰源,否则会引起测量误差。

  6) 判断周围是否有很强干扰源,可以使用如下方法:探头环放在被测导线周围,未夹住导线,测量周围干扰信号强度。

  注:图中阴影区域误差最大, 被测导线应尽量避免该区域




  以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:http://www.prbtek.cn
