泰克TEKTRONIX低压差分探头TDP3500的连接与校准步骤

　　主要功能

　　通过具有 Tektronix TekVPI 示波器接口的示波器，泰克TEKTRONIX低压差分探头TDP3500可以在直流到 3.5 GHz 范围进行精确的差分测量。

　　主要功能包括：

　　直流到 3.5 GHz 的带宽

　　100 kΩ 差分输入电阻

　　<0.3 pF 差分输入电容

　　>25 dB CMRR @ 1 GHz

　　示波器显示上自动单位缩放

　　连接到主仪器

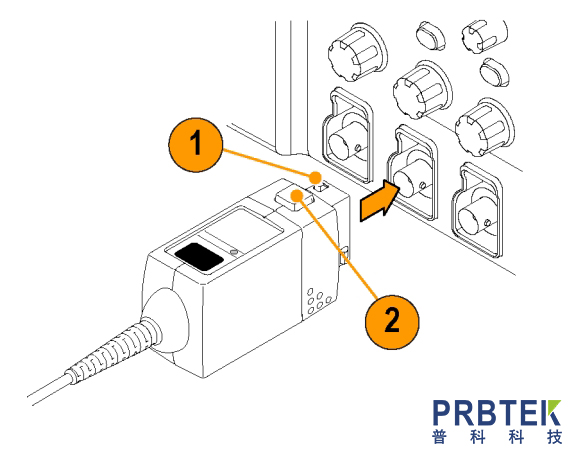

　　1. 将探头推入 TekVPI 插座。完全啮合时探头会被卡住。连接探头后，主机仪器将从探头读取信息并识别探头类型。

　　2. 要断开连接，请先按下闭锁释放按钮，然后从仪器中拉出。

　　信号

　　1. 将探头连接到示波器的任一通道，并设置示波器显示该通道。

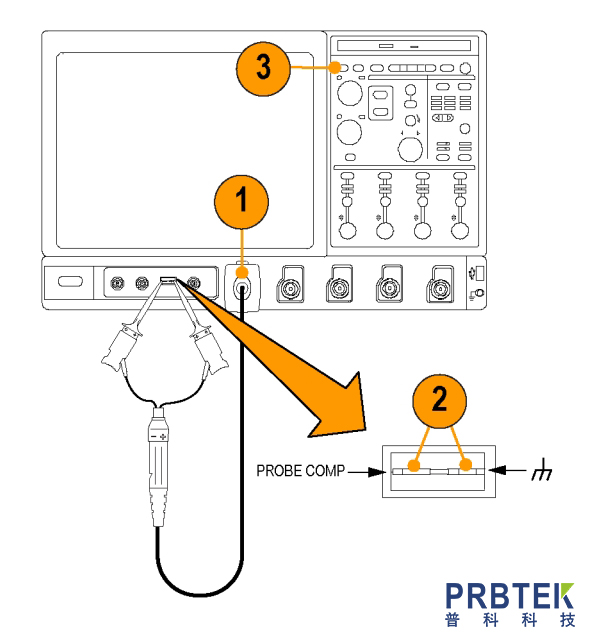

　　2. 使用方针适配器、Y 型导线适配器和两个 MicroCKT 测试端部，将探头端部连接到示波器上的 PROBE COMP(探头补偿)终端。

　　3. 按 AUTOSET(自动设置)(或调整示波器)以显示补偿波形。稳定的波形表示探头工作正常。

　　测试方法

　　检查仪器校准状态：

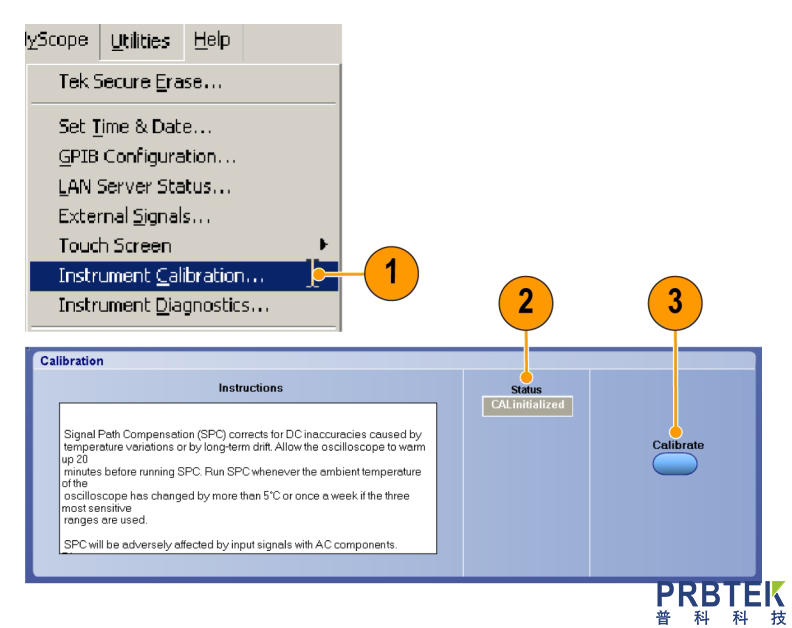

　　1. 从 Utilities(辅助功能)菜单中选择 Instrument Calibration (仪器校准)。

　　2. 在 Status(状态)框中，检查是否出现 Pass(通过)。

　　3. 如果仪器的校准状态并非通过，请运行 Signal Path Compensation (信号路径补偿)例程：从示波器上断开所有探头和信号源的连接，然后选择 Calibrate(校准)。当状态框内显示 Pass(通过)时，继续进行下一步。

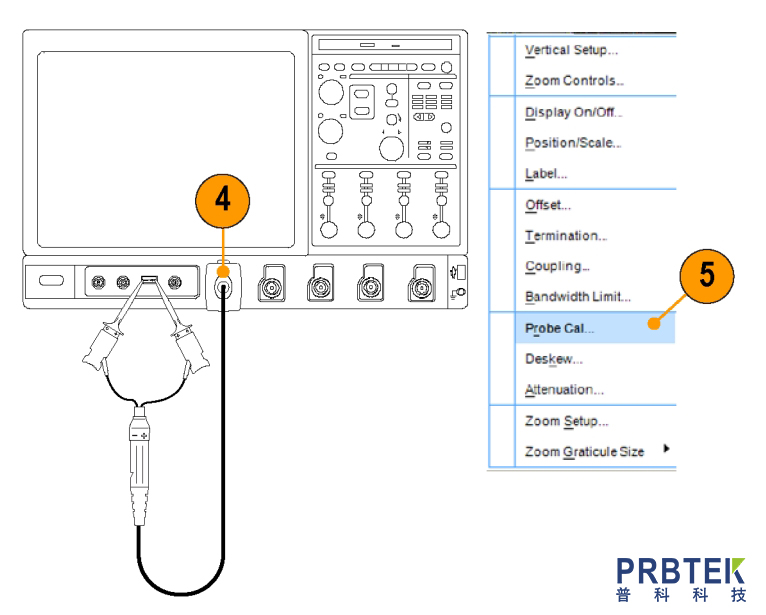

　　4. 将探头连接到示波器的 PROBE COMP(探头补偿)连接器。

　　5. 在 Vertical(垂直)菜单中，选择 Probe Cal(探头校准)。

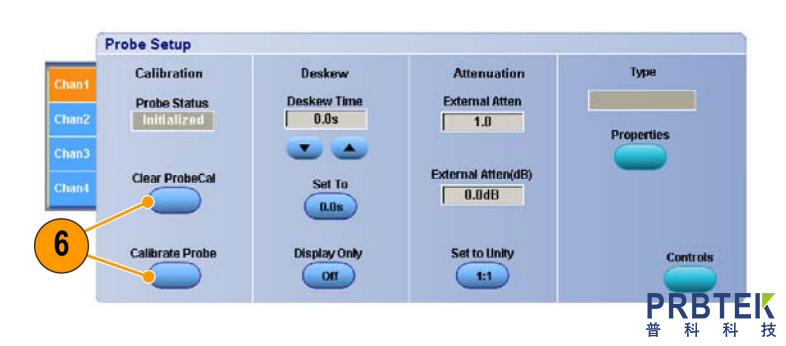

　　6. 出现 Probe Setup(探头设置)屏幕后，选择 Clear ProbeCal (清除探头校准)，然后选择 Calibrate Probe(校准探头)。探头校准例程即会开始。例程完成后，Probe Status(探头状态)从 Running(正在运行)变成 Pass (通过)。关闭通知程序并开始使用探头。

　　如果 Probe Status(探头状态)变成 Fail(失败)：

　　检查适配器是否可靠地连接到探头端部，并连接到示波器的 PROBE COMP(探头补偿)连接器

　　在 Probe Setup(探头设置)菜单的左侧检查所选通道是否为探头插入的通道
