是德科技KEYSIGHT高压差分探头N2791A的使用方法

　　KEYSIGHT是德科技N2791A/N2891A高压差分探头允许使用传统接地示波器进行浮地信号测量(N2791A的差分或共模电压高达700V,N2891A的差压或共模电压高达7000V)。N2791A提供用户可选择的衰减设置(10:1和100:1)，而N2891A提供100:1和1000:1的衰减设置，这使得这两个探头都具有很高的通用性，可用于广泛的应用，包括电源测量和电机控制。这两个探头与任何1MQBNC输入的示波器兼容。探头可以使用示波器或计算机上的任何USB端口供电，也可以使用内部电池(探头附带4个AA)供电。

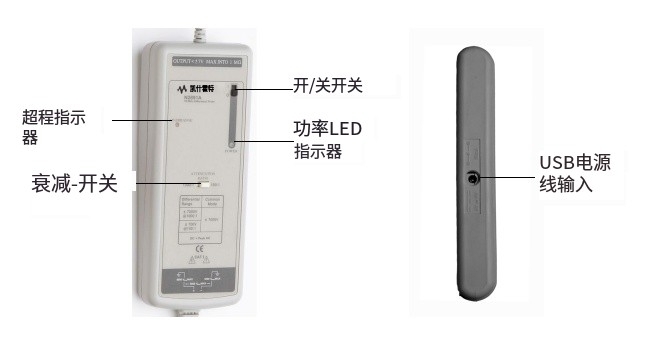

　　下面的图片显示了N2891A探头主体的一些关键部分。N2791A具有类似的开关/LED,但它们的排列方式不同。

　　使用N2791A高压差分探头：

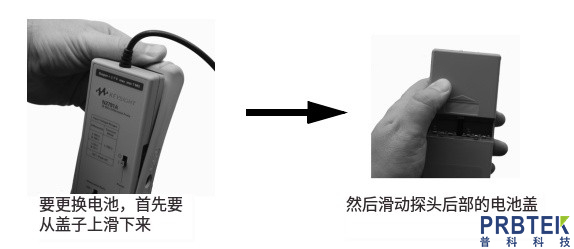

　　1使用本探头时，首先将四节AA电池插入探头，或将USB电源线连接到探头和USB端口(首先要了解USB电源线输入在探头上的位置)。

　　2然后将BNC输出接头连接到示波器的通道输入端。示波器必须有一个接地参考。

　　3通过衰减开关在探头上选择合适的衰减比(10:1或100:1)，并在示波器上指定衰减和探头配置。

　　注意:

　　TIP:当测量信号低于70V时，请将衰减比切换到10:1，以获得具有更低噪声的更高分辨率信号。否则将衰减比设置为100:1。

　　4使用适当的探头附件，将输入连接到被测电路。

　　警告

　　为防止触电，请仅使用该探头附带的附件或附件套件中的附件。
