泰克TEKTRONIX低压单端探头P6243的产品特点及补偿校准方法

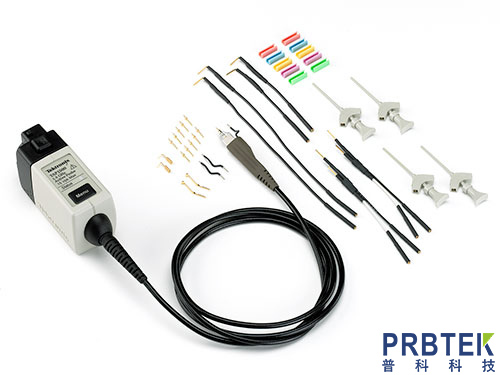

　　泰克TEKTRONIX低压单端探头P6243有源FET探头是500MHz示波器的高性能探测解决方案。P6243只有1GHz的探头带宽，与泰克全系列500MHz示波器一起使用时，可提供500 MHz的系统带宽。此外，P6243由TEKPROBE BNC接口供电，在与TEKPROBE bNC示波器一起使用时，无需额外的电源和电缆.

　　与高得多的无源探头电容负载相比，P6243在表面贴装器件上提供了卓越的信号采集。P6243具有s1pF电容负载，使其能够测量高速信号，而不会影响被测信号或器件。此外，附带的附件和适配器可以方便地连接到SMD。

　　P6243产品特点：

　　1GHz带宽(仅探测器)

　　1pF输入电容

　　1MQ输入电阻

　　可直接访问小至0.5mm间距的SMD

　　测量CMOS、BiCMOS、ECL、GaAs和TTL逻辑

　　低质量探头/电缆

　　TEKPROBET BNC接口不需要额外的电源或电缆

　　应用程序

　　高速数字系统设计

　　元器件设计/表征

　　制造工程与测试

　　教育研究

　　配置

　　P6243有源探头为示波器提供探头型号、序列号和衰减因子。当连接到TEKPROBE示波器时，显示读数会根据探头衰减因子进行校正，仪器输入设置为50Q，耦合设置为DC。

　　注意不要试图将P6243有源探头安装在非TEK PROBE连接器上可能会损坏探头和连接器。如果您的示波器不支持TEKPROBE接口，请使用可选的泰克1103探头电源。

　　如果P6243主动探头与泰克1103探头一起使用，请确保在示波器上有50Ω的终端。另外，将示波器通道耦合设置为直流。

　　功能检查或探头补偿

　　将探头安装到示波器上后，使用示波器前面板上的PROBECOMPENSA-TION连接执行功能检查或补偿探头。见图1。(功能检查不需要接地。)

　　注意：只有当您的示波器支持TEKPROBE接口并具有用于该目的的校准例程时，才可以对探头进行补偿。有关说明，请参阅示波器的用户手册。

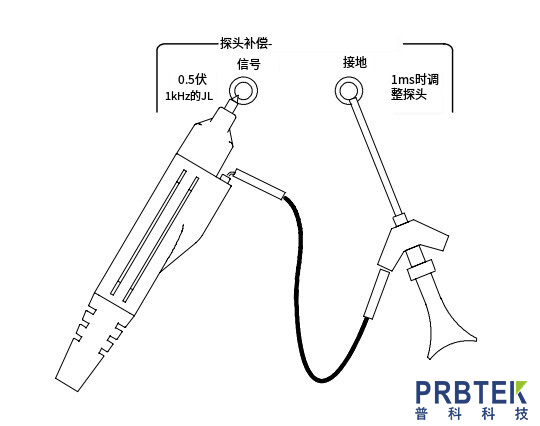

　　图1:探头补偿连接

　　1.将探头连接到示波器上

　　2.设置示波器显示探头通道

　　3.如果要补偿探头，请将接地引线和SMT KlipChip芯片连接到GND端子。

　　4.使用标准探头，将探头固定到SIGNAL端子

　　5.按AUTOSET(或调整示波器)以显示补偿输出指定的波形

　　6.如果您打算补偿探头，请参阅示波器的用户手册并立即执行校准程序。

　　7.从SIGNAL端子上断开探头尖端，并将其连接到GND端子上。示波器的显示屏应在地面参考点。
